Проект одноэтажного дома с угловым крыльцом и боковой террасой

Номер: 253-127-1

< Предыдущий проект | Следующий проект >

Избранное

Статус: Проект готов

Проект одноэтажного дома с угловым крыльцом и боковой террасой - 253-127-1

Комплектация:

АР + КР 38.100 р.

Архитектурный раздел 15.200 р. АР + Конструктивный раздел 38.100 р.

Дополнительно:

Привязка дома к границам участка 7.000 р. Дополнительная копия проекта 4.000 р. 3D модель дома 20.000 р. Паспорт проекта 4.000 р. Скан проекта в формате PDF 4.000 р.

Стоимость проекта

38.100 руб.

Задать вопрос

Состав проекта

Доставка СДЭК в ПВЗ или курьером на дом

Стоимость строительства не просчитана

Состав проекта

Архитектурные решения (АР)

Общие данные по архитектурному разделу.
Схема привязки здания к границам участка.
Маркировочные планы этажей с экспликацией помещений.
План кровли.
Фасады с высотными отметками.
Разрезы по зданию.
План заполнения оконных и дверных проёмов.
Необходимые архитектурные узлы и детали.
Спецификация оконных и дверных изделий.
Разрез по отмостке.

Конструктивные решения (КР)

Общие данные по конструктивному разделу.
Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Кладочные планы этажей со спецификацией материалов.
Ведомость перемычек.
Чертежи межэтажных лестниц.
Чертежи стропильный системы с объемами всех материалов.
Кирпичные шахты.

Более подробно о составе проекта читайте по ссылке

127.0м2

Площадь
строения

163.36м2

Площадь
застройки

199.45 м2

Площадь
кровли

Этажность

Количество
спален

Количество
санузлов

Характеристики

Размеры

13.21 м

Ширина

15.46 м

Глубина

5 м

Высота в коньке

199.45 м2

Площадь крыши

15 °

Уклон крыши

0.35 м

Высота цоколя

3.1 м

Высота 1-го этажа

Материалы

Фундамент монолитная фундаментная плита

Наружные стены газобетонные/ керамические блоки

Материал кровли металлочерепица

Наружная отделка облицовочный кирпич

Внутренние
несущие стены газобетонные блоки/ кирпич керамический

Перегородки силикатные блоки

Чердачные
перекрытия деревянное перекрытие

Перемычки монолитные

Архитектурные элементы

Гараж

Без гаража

Терраса

С террасой

Эркер

Без эркера

Форма крыши

Двухскатная

Дом содержит

Постирочная

Бойлерная

Сауна

Особенности

Кухня совмещенная с гостиной

Хотите изменить проект?

Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

Отправить изменения

Комплектация:

АР + КР 38.100 р.

Архитектурный раздел 15.200 р. АР + Конструктивный раздел 38.100 р.

Дополнительно:

Стоимость проекта

38.100 руб.

Задать вопрос

Состав проекта

Доставка СДЭК в ПВЗ или курьером на дом

Стоимость строительства не просчитана

Состав проекта

Архитектурные решения (АР)

Общие данные по архитектурному разделу.
Схема привязки здания к границам участка.
Маркировочные планы этажей с экспликацией помещений.
План кровли.
Фасады с высотными отметками.
Разрезы по зданию.
План заполнения оконных и дверных проёмов.
Необходимые архитектурные узлы и детали.
Спецификация оконных и дверных изделий.
Разрез по отмостке.

Конструктивные решения (КР)

Общие данные по конструктивному разделу.
Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Кладочные планы этажей со спецификацией материалов.
Ведомость перемычек.
Чертежи межэтажных лестниц.
Чертежи стропильный системы с объемами всех материалов.
Кирпичные шахты.

Более подробно о составе проекта читайте по ссылке

127.0м2

Площадь
строения

163.36м2

Площадь
застройки

199.45 м2

Площадь
кровли

Этажность

Количество
спален

Количество
санузлов

Размеры

13.21 м

Ширина

15.46 м

Глубина

5 м

Высота в коньке

199.45 м2

Площадь крыши

15 °

Уклон крыши

0.35 м

Высота цоколя

3.1 м

Высота 1-го этажа

Фундамент монолитная фундаментная плита

Наружные стены газобетонные/ керамические блоки

Материал кровли металлочерепица

Наружная отделка облицовочный кирпич

Внутренние
несущие стены газобетонные блоки/ кирпич керамический

Перегородки силикатные блоки

Чердачные
перекрытия деревянное перекрытие

Перемычки монолитные

Гараж

Без гаража

Терраса

С террасой

Эркер

Без эркера

Форма крыши

Двухскатная

Дом содержит

Постирочная

Бойлерная

Сауна

Особенности

Кухня совмещенная с гостиной

Хотите изменить проект?

Отправить изменения

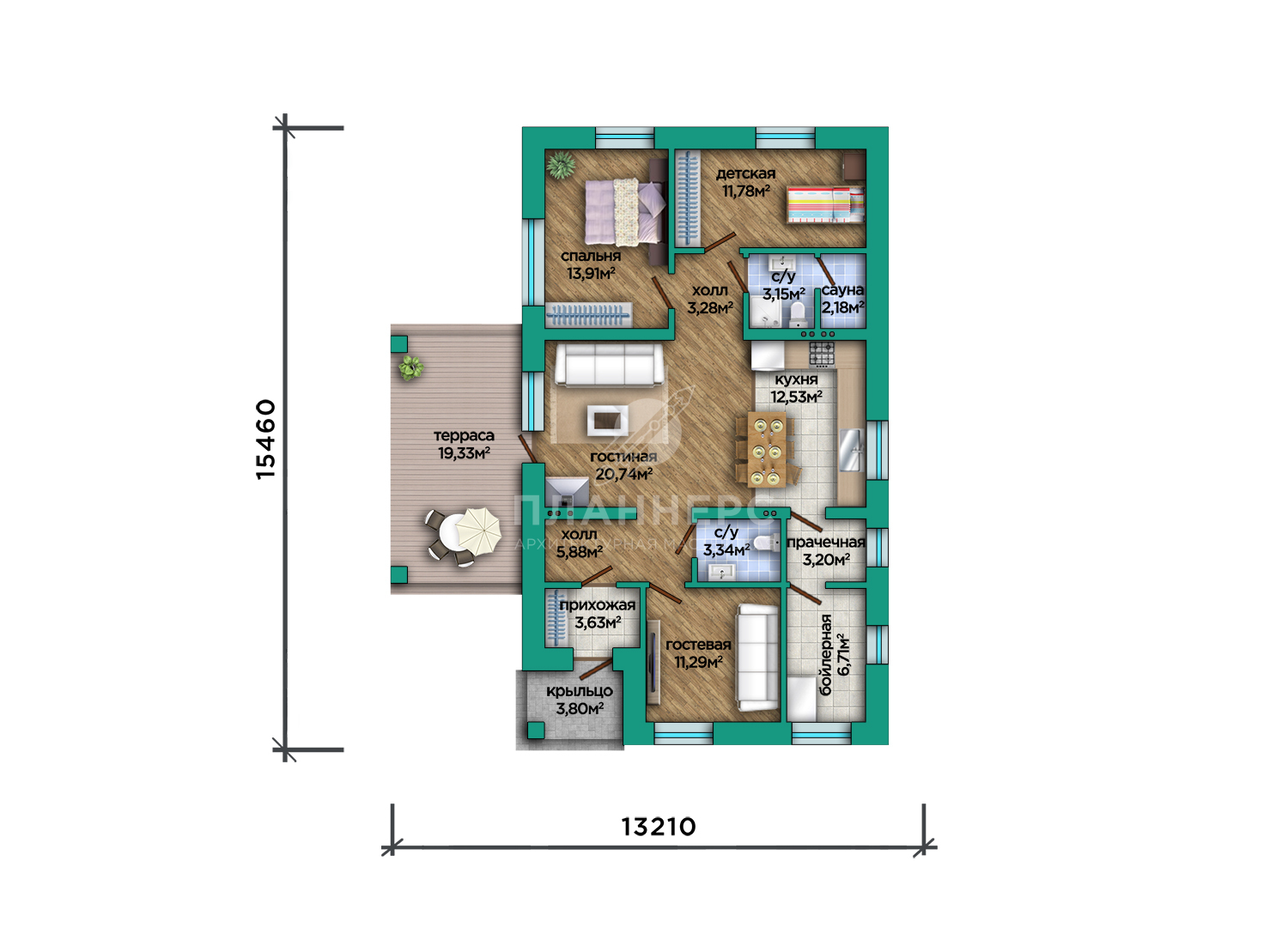

Первый этаж

Зеркальный вариант

Площадь этажа 126.55 м²
Крыльцо 3.80 м²
Прихожая 3.63 м²
Холл 5.88 м²
Санузел 3.34 м²
Гостевая 11.29 м²
Крыльцо 1.80 м²
Бойлерная 6.71 м²
Постирочная 3.20 м²
Кухня 12.53 м²
Гостиная 20.74 м²
Терраса 19.33 м²
Спальня 13.91 м²
Детская 11.78 м²
Холл 3.28 м²
Санузел 3.15 м²
Сауна 2.18 м²

Нужны размеры каждого помещения?
Запросите PDF презентацию проекта!

Запросить планы

Партнерская программа: комплектация стройматериалами проекта под ключ.

Подробности

Описание проекта 253-127-1

Классический прямоугольный одноэтажный жилой дом с выступающей террасой. В состав помещений входят три спальные комнаты, кухня, совмещенная с гостиной, из которой имеется выход на крытую террасу, прачечная, бойлерная и 2 санузла. Несмотря на свои скромные показатели площади, в этом доме сможет с комфортом разместиться большая семья.

Проектом реализована монолитная фундаментная плита, но фундамент может быть адаптирован под Ваши геологические условия. Материал стен и перегородок: газобетонные блоки. Утепление стен по расчету, отталкиваясь от конкретного климатического района. Чердачное перекрытие: по деревянным балкам. Кровля скатная, покрытие кровли: металлочерепица. Все указанные материалы могут быть заменены на необходимые.

Расшифровка названия проекта: 253-127-1: порядковый номер проекта 253, общая площадь 127 квадратных метров, 1 полноценный этаж.
