Проект дома 430 м² с фасадом из серого кирпича, витражными окнами и мансардным этажом
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.

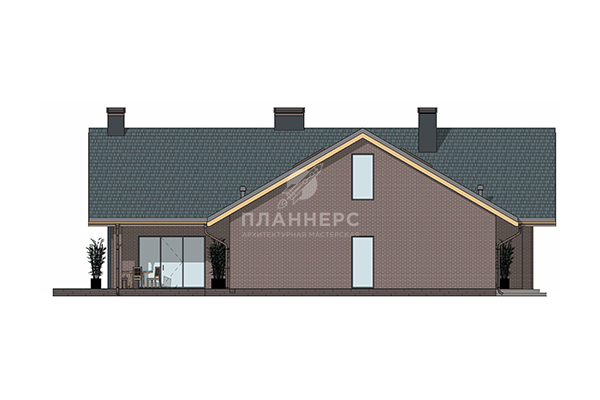

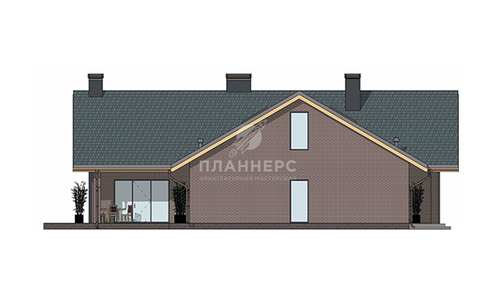

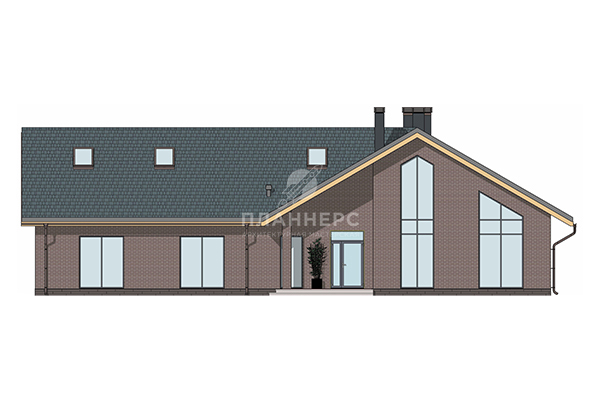

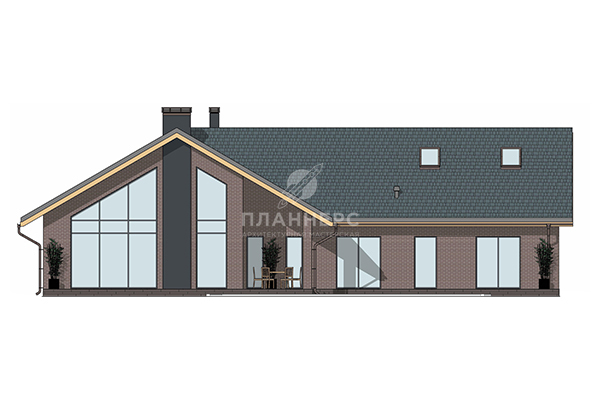

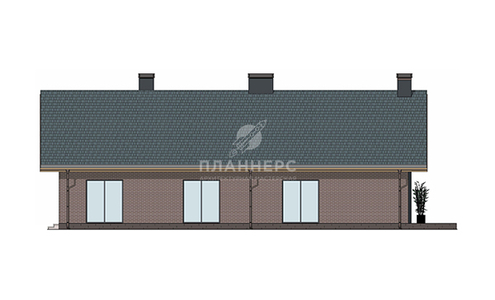

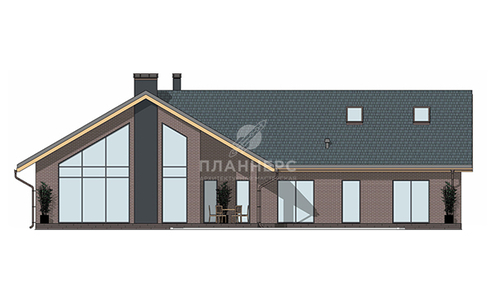

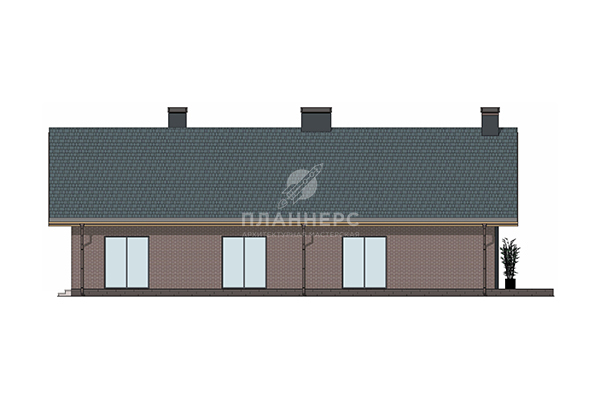

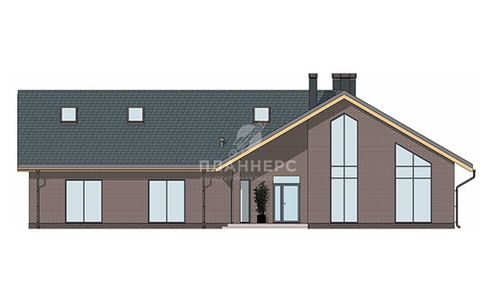

- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены кирпич керамический
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены кирпич керамический
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

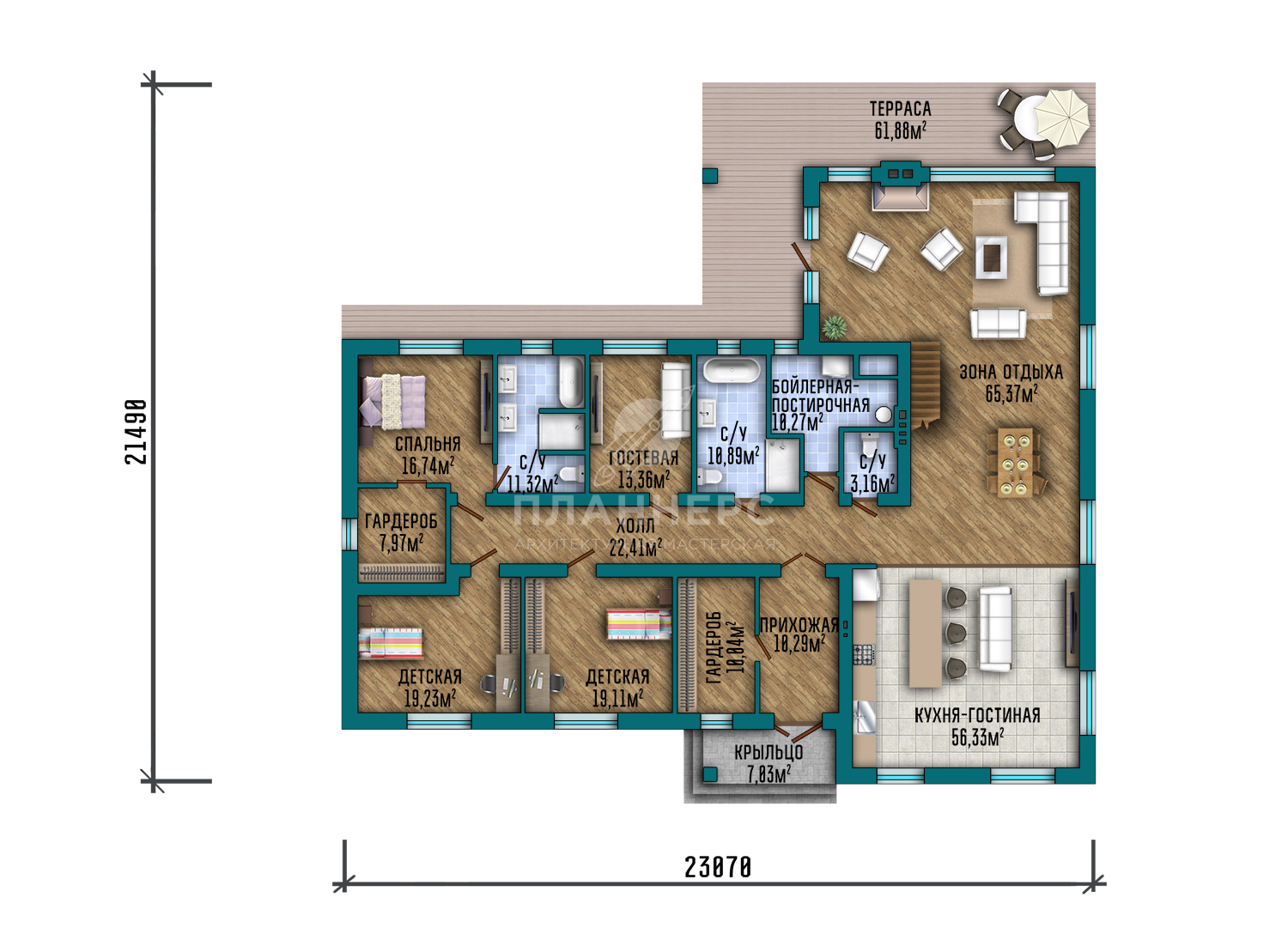

- Площадь этажа 345.4 м2
- Крыльцо 7.03 м2
- Прихожая 10.29 м2
- Гардероб 10.04 м2
- Кухня-гостиная 56.33 м2
- Детская 19.11 м2
- Комната отдыха 65.37 м2
- Терраса 61.88 м2
- Санузел 3.16 м2
- Бойлерная 10.27 м2
- Санузел 10.89 м2
- Гостевая 13.36 м2
- Холл 22.41 м2
- Санузел 11.32 м2
- Детская 19.23 м2
- Спальня 16.74 м2
- Гардероб 7.97 м2
Запросите PDF презентацию проекта!
Этот проект — крупноформатный загородный дом площадью 430 м², выполненный в сдержанной современной архитектуре с использованием серого облицовочного кирпича. Такой фасад подчёркивает масштаб здания, придаёт ему строгий, благородный облик и отлично сочетается с большими плоскостями остекления.
Габариты дома 23,07 × 24,49 м позволяют сформировать продуманную и комфортную планировку. В доме предусмотрены четыре спальни, три санузла, просторные общественные зоны и терраса, логично связанная с внутренним пространством. Архитектурной доминантой проекта выступают крупные витражные окна, которые обеспечивают высокий уровень естественного освещения и визуально объединяют интерьер с участком.

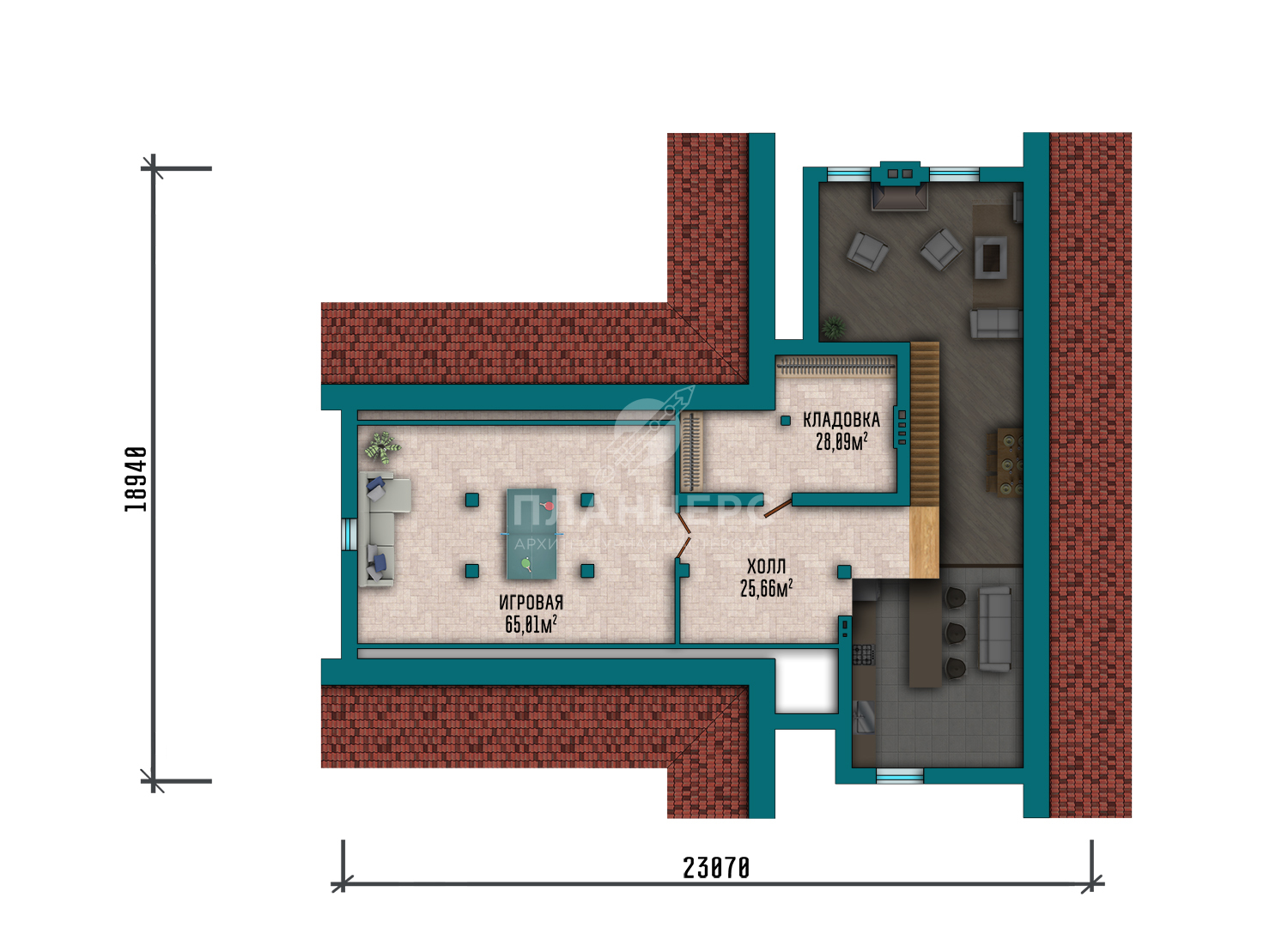

Дом имеет один полноценный этаж и мансардный уровень. Высота потолков первого этажа составляет 3,05 м, на мансарде — от 1,5 до 2,75 м, что позволяет комфортно использовать верхний уровень под жилые или приватные помещения. Общая высота здания — 8,19 м, цоколь приподнят на 0,35 м.
Конструктивную основу формирует монолитная фундаментная плита, рассчитанная на значительные нагрузки. Наружные стены выполнены из керамических блоков с облицовкой серым кирпичом, внутренние несущие стены и перегородки — из керамического кирпича. Цоколь облицован клинкерным кирпичом, устойчивым к влаге и перепадам температур. Межэтажные перекрытия и лестница — монолитные, обеспечивающие жёсткость и долговечность конструкции.
Архитектурный образ дома дополняет комбинированная крыша с уклоном 30°, покрытая гибкой черепицей. Карнизы отделаны профлистом с полимерным покрытием, а ограждения террасы и остеклённых зон выполнены из металла и стекла, подчёркивая современный характер проекта.
Проект подойдёт тем, кто ищет:
• премиальный дом с фасадом из серого кирпича;
• проект с витражным остеклением;
• просторный дом 400+ м² для большой семьи;
• современную архитектуру без избыточного декора;
• статусный и долговечный дом для постоянного проживания.
Дом сочетает монументальность кирпичного фасада, светлые интерьеры за счёт панорамных окон и продуманную планировку, создавая комфортное и визуально сильное пространство.
