Проект дома 119 м² со штукатурным фасадом и мансардным этажом
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.

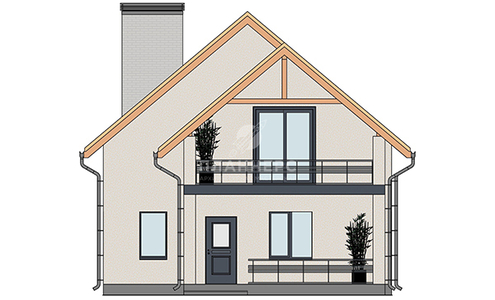

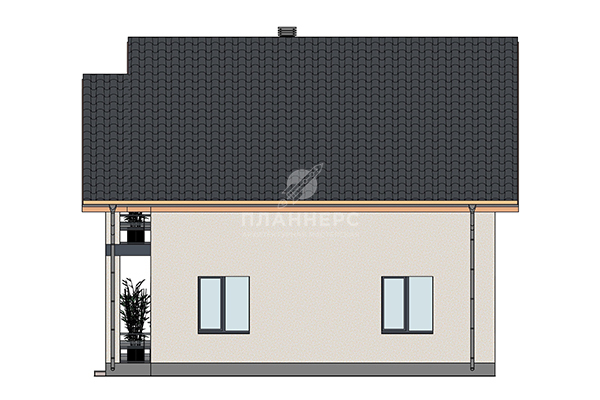

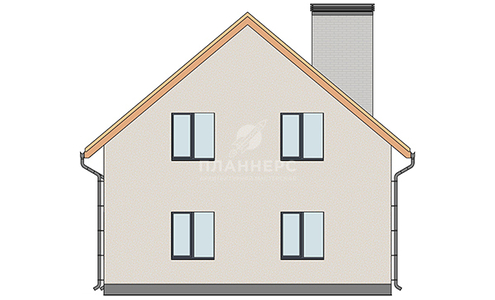

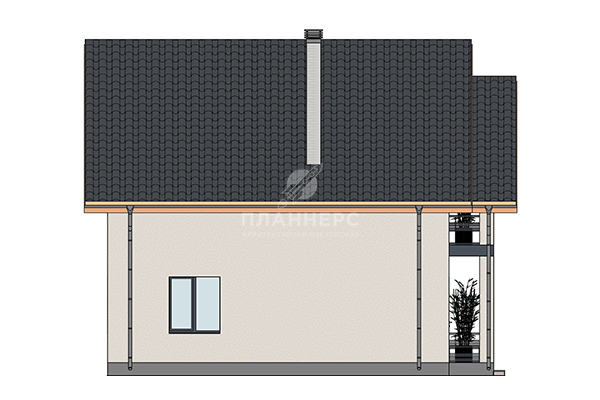

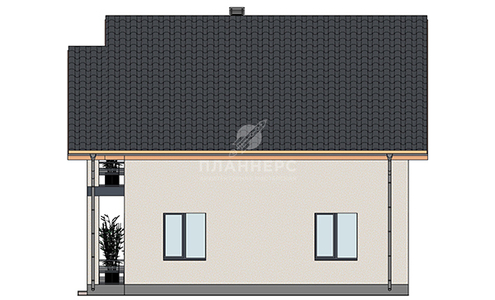

- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!

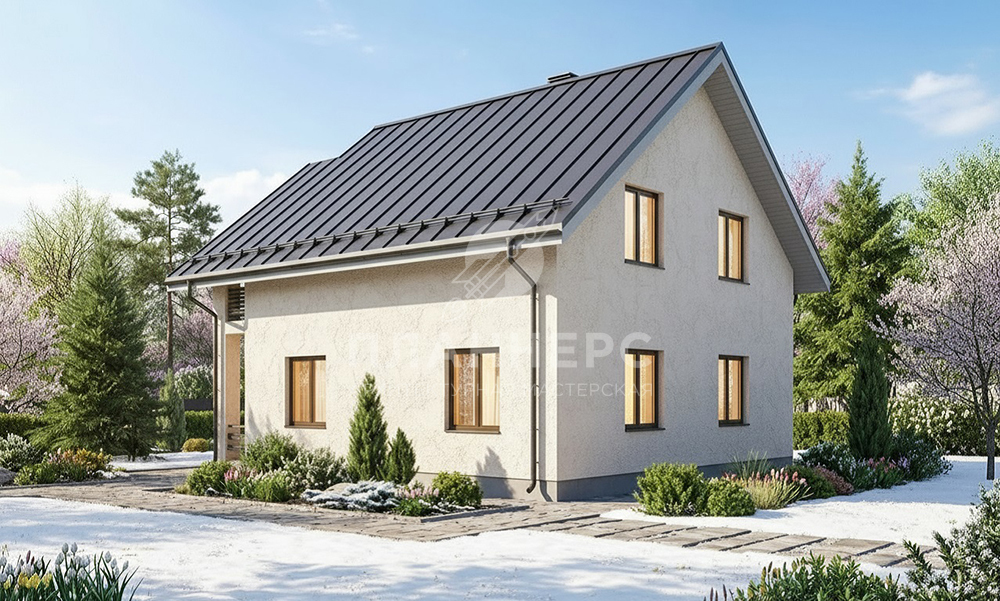

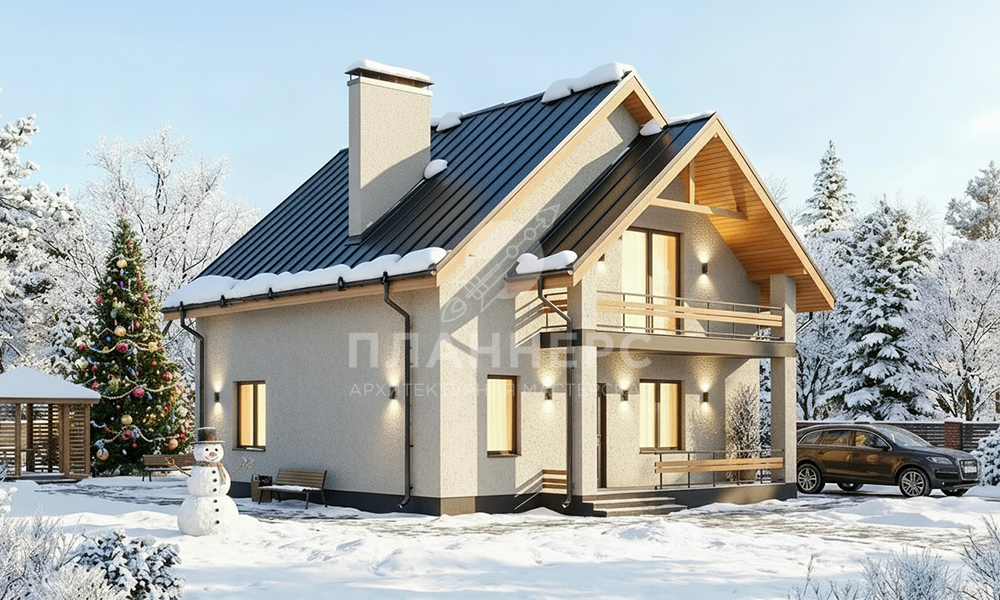

Проект дома площадью 119 м² выполнен в современном и лаконичном стиле, где основной акцент сделан на штукатурный фасад. Такое решение придаёт дому лёгкий, аккуратный внешний вид и позволяет гибко работать с цветовой палитрой — от светлых скандинавских оттенков до более контрастных современных решений.

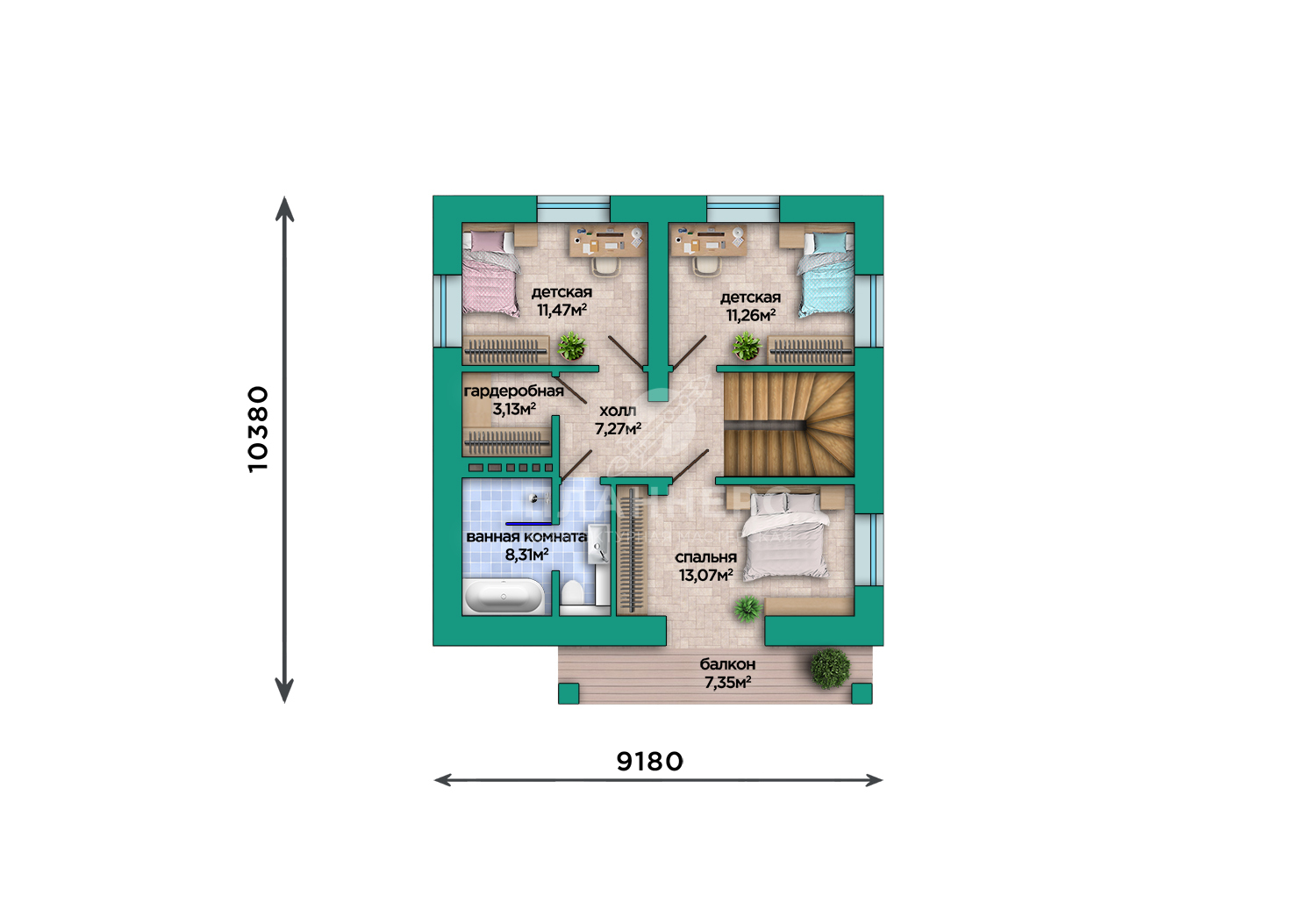

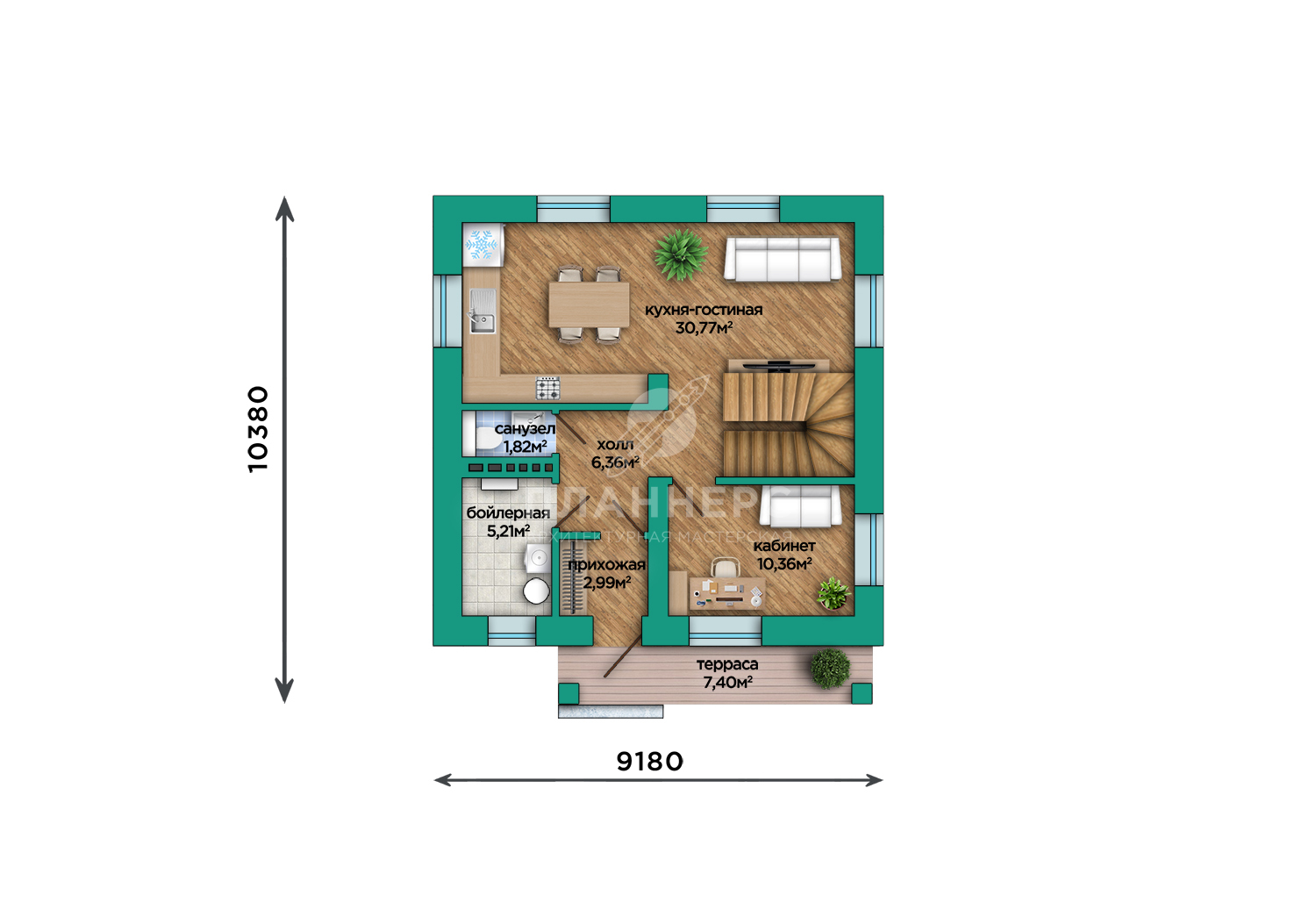

Дом имеет габариты 9,18 × 10,68 м и включает один полноценный этаж с мансардным уровнем, что позволяет эффективно использовать полезную площадь без увеличения застройки участка. Планировка предусматривает три спальни, два санузла, общую дневную зону и террасу, которая органично дополняет жилое пространство. Высота потолков первого этажа составляет 2,86 м, на мансарде — от 1,69 до 2,85 м, что делает верхний уровень комфортным для постоянного проживания.
В основе дома — монолитная фундаментная плита, обеспечивающая прочность и устойчивость. Наружные стены выполнены из керамических блоков с отделкой декоративной штукатуркой, внутренние несущие стены и перегородки — из керамического кирпича. Цоколь облицован клинкерным кирпичом, защищающим фасад от влаги и механических воздействий. Межэтажное перекрытие и лестница выполнены в монолитном исполнении.
Архитектурный образ дополняет двускатная крыша с уклоном 40°, покрытая металлочерепицей, которая гармонично сочетается с гладкими поверхностями фасада. Карнизы отделаны профлистом с полимерным покрытием, ограждения террасы и входной группы выполнены из металла и стекла, добавляя современный характер проекту.
Проект подойдёт тем, кто ищет:
• дом со штукатурным фасадом;
• компактный дом 100–120 м² с мансардой;
• функциональную планировку с тремя спальнями;
• современную архитектуру без избыточного декора;
• надёжный дом для постоянного проживания.
Проект сочетает универсальную архитектуру, практичные конструктивные решения и гибкость в оформлении фасада, позволяя адаптировать дом под индивидуальные предпочтения владельца.
