Проект одноэтажного дома 193 м² с фасадом из красного кирпича и террасой
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.

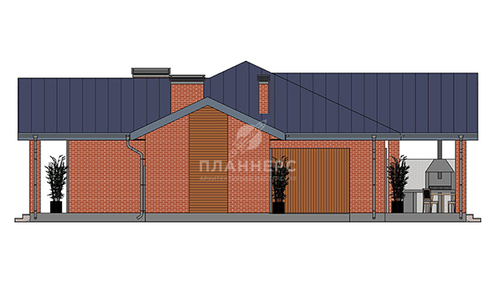

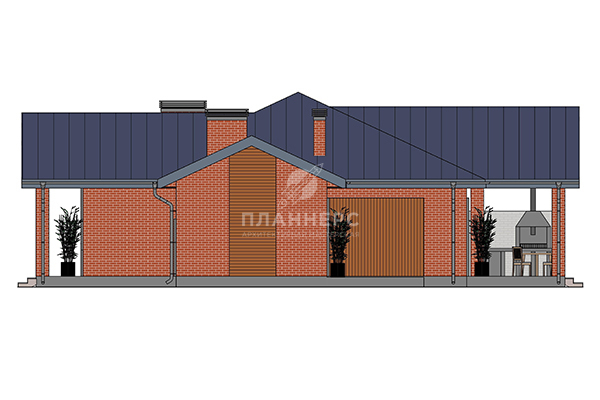

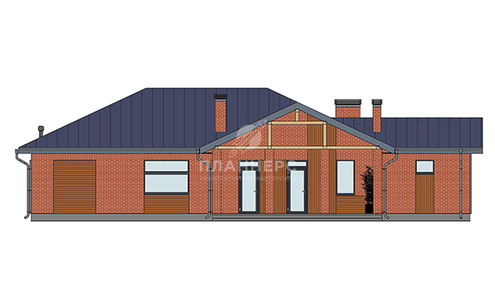

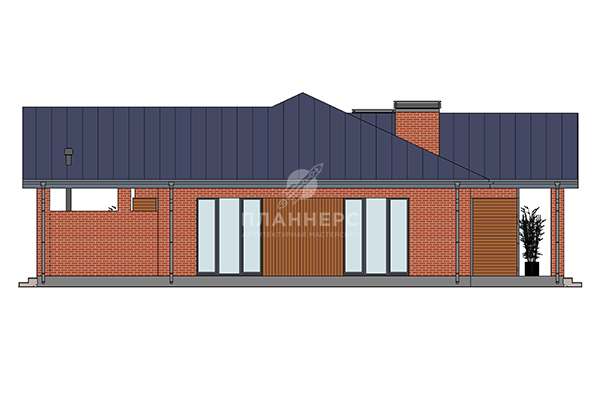

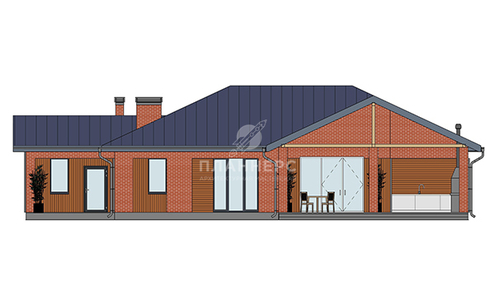

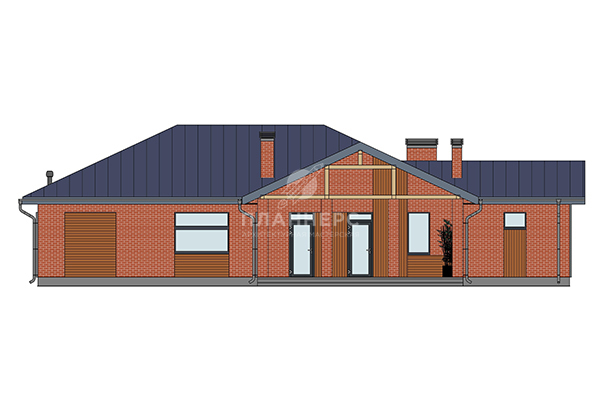

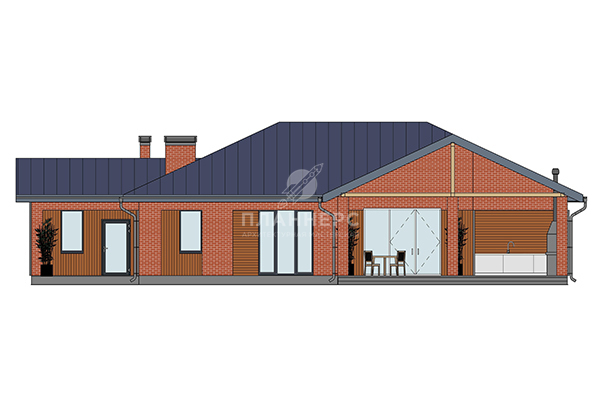

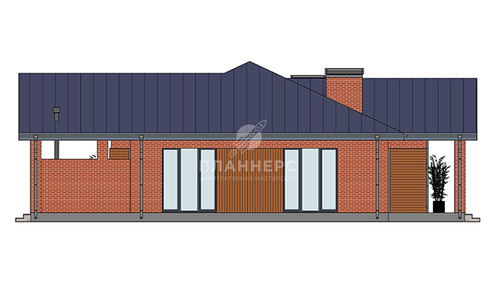

- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

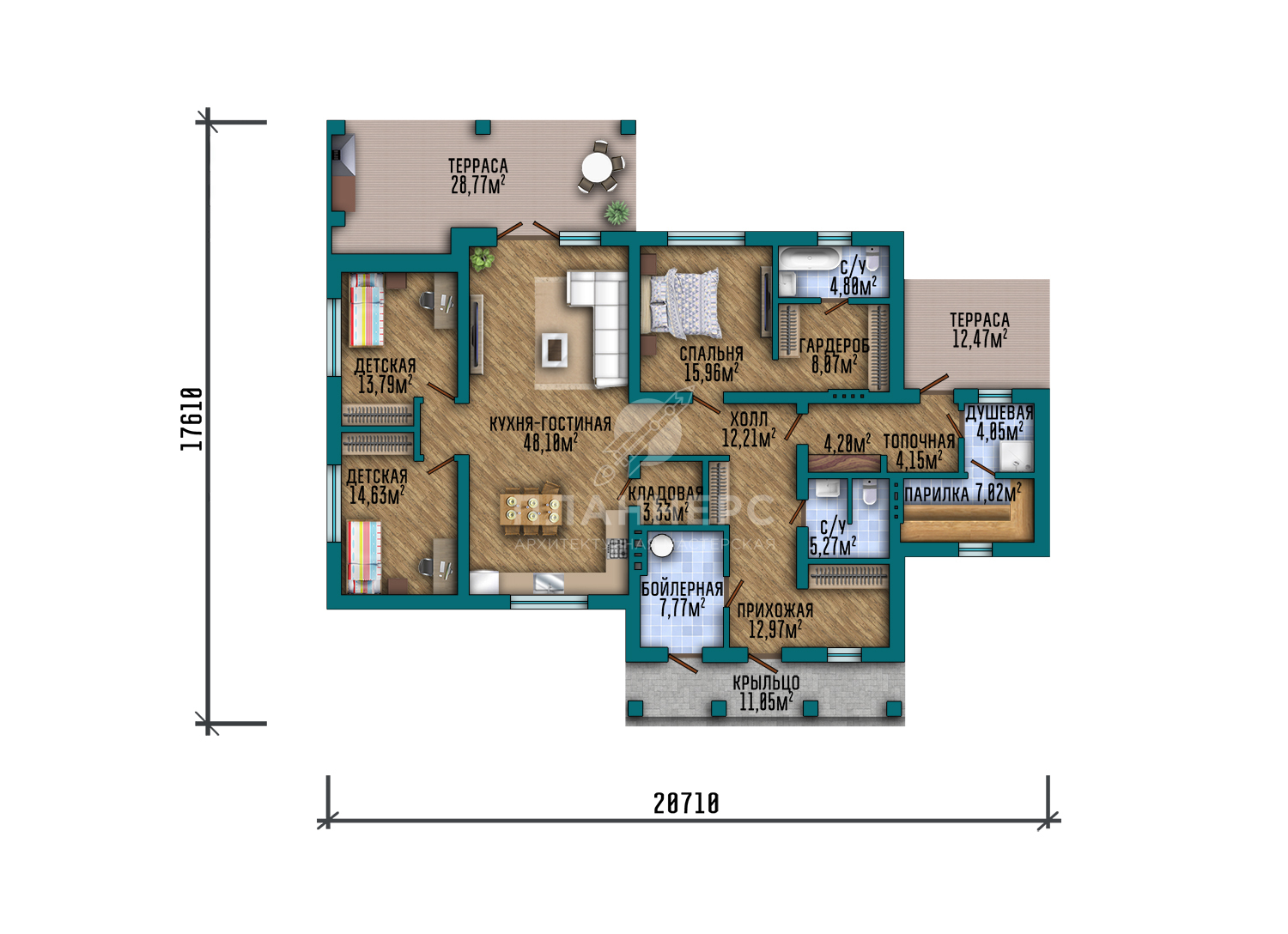

- Площадь этажа 218.61 м2
- Кухня-гостиная 48.10 м2
- Детская 13.79 м2
- Детская 14.63 м2
- Спальня 15.96 м2
- Гардероб 8.07 м2
- Санузел 4.80 м2
- Санузел 5.27 м2
- Бойлерная 7.77 м2
- Кладовая 3.33 м2
- Душевая 4.05 м2
- Парная 7.02 м2
- Прихожая 4.20 м2
- Топочная 4.15 м2
- Холл 12.21 м2
- Прихожая 12.97 м2
- Терраса 12.47 м2
- Терраса 28.77 м2
- Крыльцо 11.05 м2
Запросите PDF презентацию проекта!

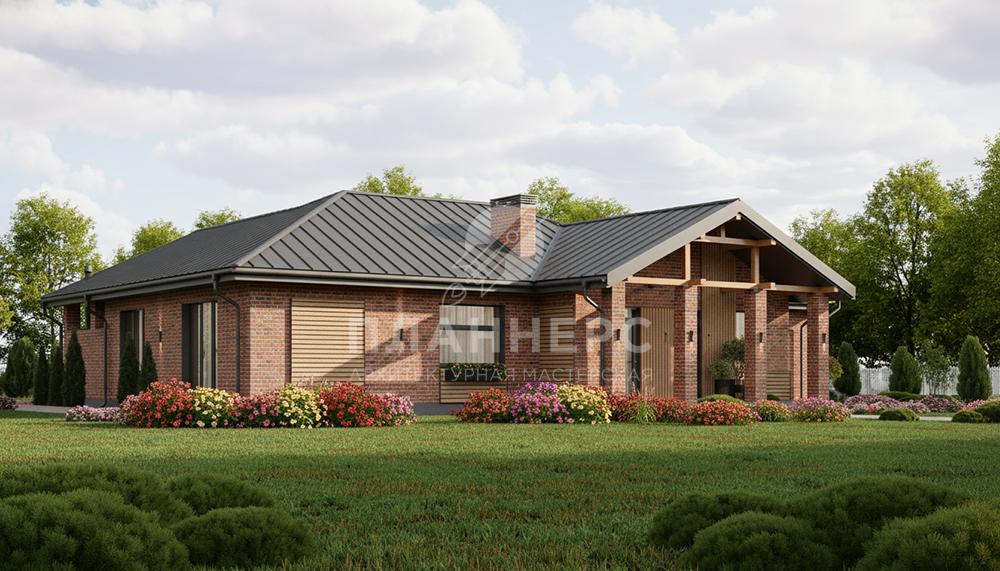

Этот проект одноэтажного дома площадью 192,5 м² сочетает в себе основательность классических материалов и современную архитектурную подачу. Фасад дома выполнен с использованием красного облицовочного кирпича, который придаёт зданию выразительный, тёплый характер и подчёркивает его статусность. В сочетании с лаконичными формами и современной кровлей дом выглядит актуально и солидно.
Габариты здания 20,85 × 17,61 м позволяют реализовать удобную и функциональную планировку с тремя спальнями, просторной дневной зоной и двумя санузлами. Наличие террасы расширяет жилое пространство и делает дом комфортным для отдыха на свежем воздухе. Высота потолков первого этажа составляет 3,06 м, обеспечивая ощущение воздуха и света. Общая высота дома — 6,3 м, цоколь приподнят на 0,35 м.
В основе конструкции — монолитная фундаментная плита, обеспечивающая надёжность и долговечность здания. Наружные стены выполнены из газобетонных блоков с декоративной отделкой красным облицовочным кирпичом, дополнительно возможно использование планкена в отдельных зонах фасада для визуального акцента. Внутренние несущие стены и перегородки — из газобетона. Цоколь облицован клинкерным кирпичом, устойчивым к влаге и механическим нагрузкам.
Чердачные перекрытия выполнены по деревянным балкам, перемычки — монолитные. Архитектурный образ дома завершает комбинированная крыша с уклоном 25°, выполненная из фальцевых панелей, что придаёт проекту современную графичность. Карнизы облицованы профлистом с полимерным покрытием, ограждения террасы выполнены из металла и стекла, подчёркивая современный стиль.
Проект подойдёт тем, кто ищет:
• одноэтажный дом с фасадом из красного кирпича;
• просторный дом 180–200 м² для семьи;
• проект с террасой и двумя санузлами;
• современное сочетание кирпича и фальцевой кровли;
• надёжный дом из газобетона с долговечными материалами.
Этот проект объединяет практичность одноэтажной планировки, выразительный кирпичный фасад и современные архитектурные решения, создавая комфортный и визуально сильный дом для постоянного проживания.
