Проект дома с мансардным этажом 364,12 м² с подвалом, гаражом и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены силикатный кирпич
перекрытия по деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены силикатный кирпич
перекрытия по деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

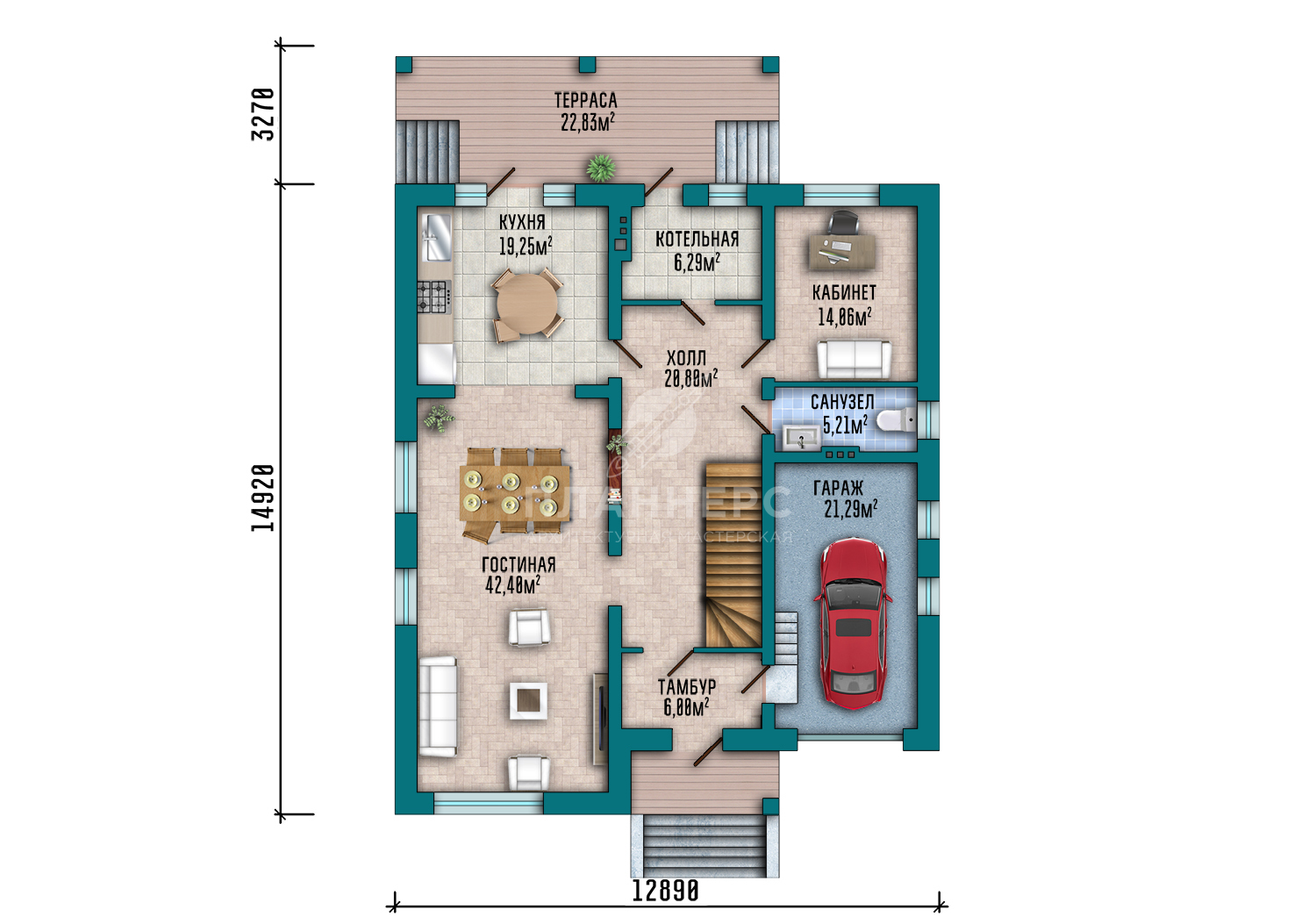

- Площадь этажа 158.13 м2
- Тамбур 6.00 м2
- Холл 20.80 м2
- Котельная 6.29 м2
- Кабинет 14.06 м2
- Санузел 5.21 м2
- Гараж 21.29 м2
- Гостиная 42.40 м2
- Кухня 19.25 м2
- Терраса 22.83 м2

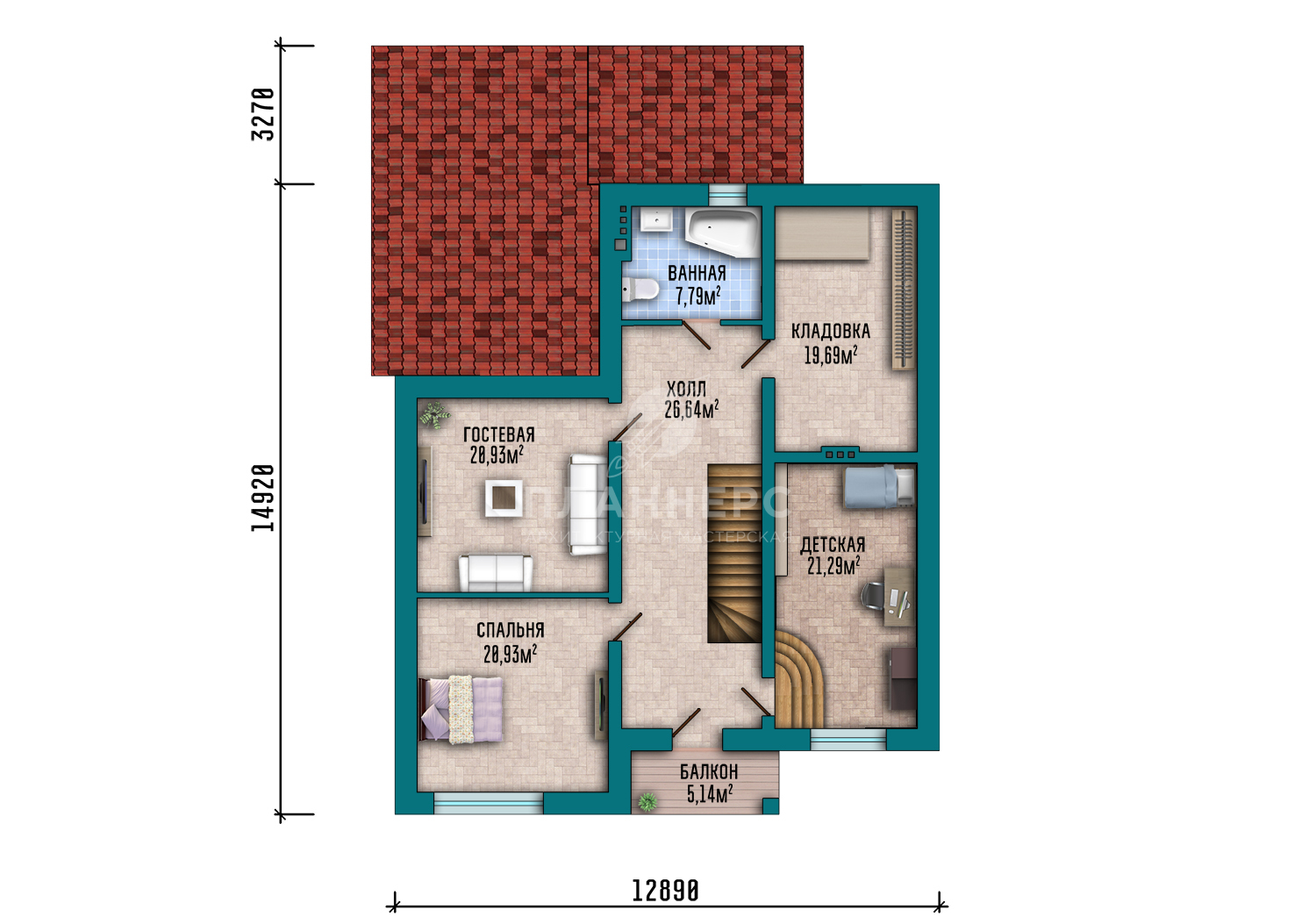

- Площадь этажа 122.41 м2
- Холл 26.64 м2
- Детская 21.29 м2
- Спальня 20.93 м2
- Гостевая 20.93 м2
- Кладовая 19.69 м2
- Ванная 7.79 м2
- Балкон 5.14 м2

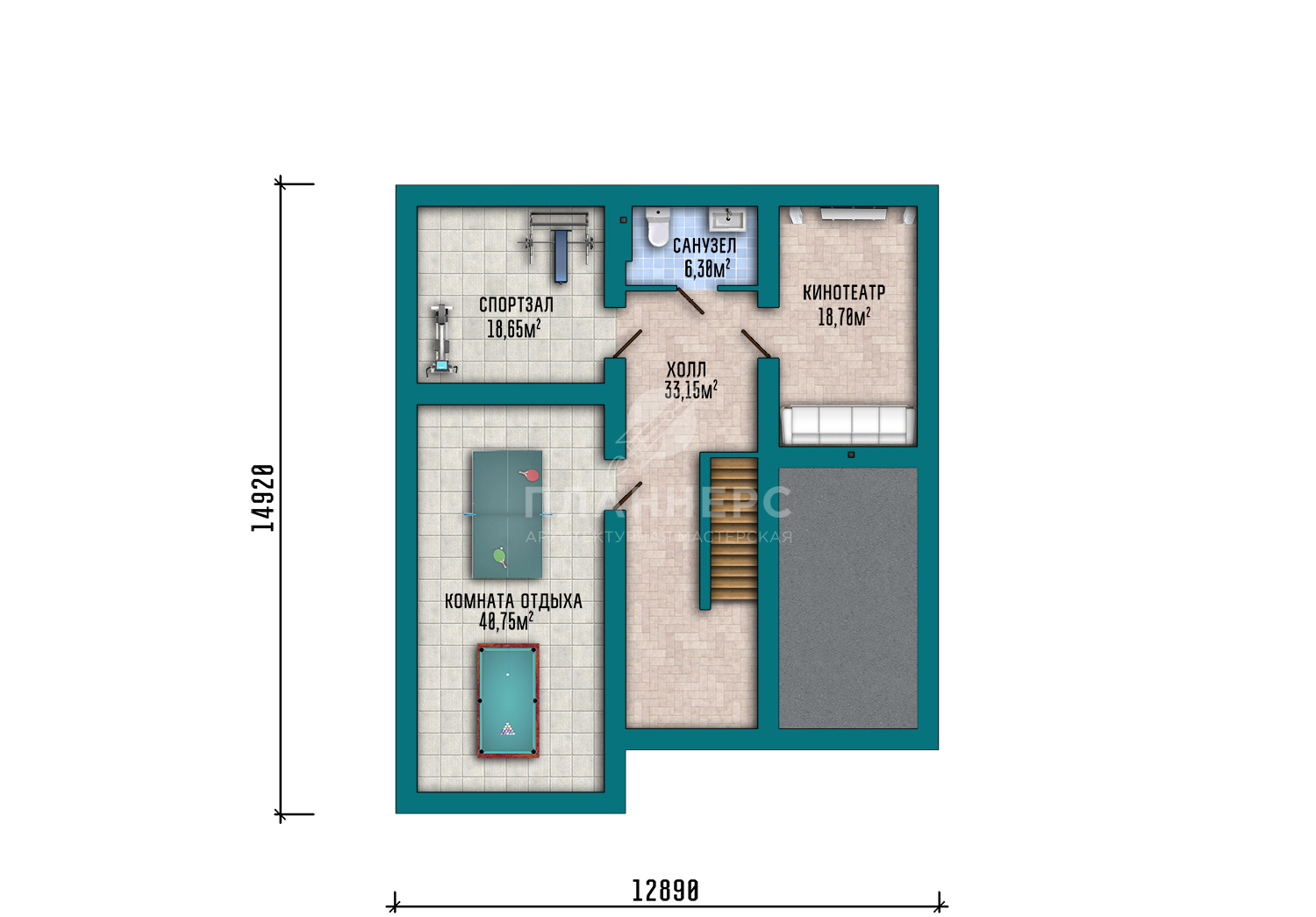

- Площадь этажа 117.55 м2
- Кинотеатр 18.70 м2
- Санузел 6.30 м2
- Холл 33.15 м2
- Спортзал 18.65 м2
- Комната отдыха 40.75 м2
Запросите PDF презентацию проекта!

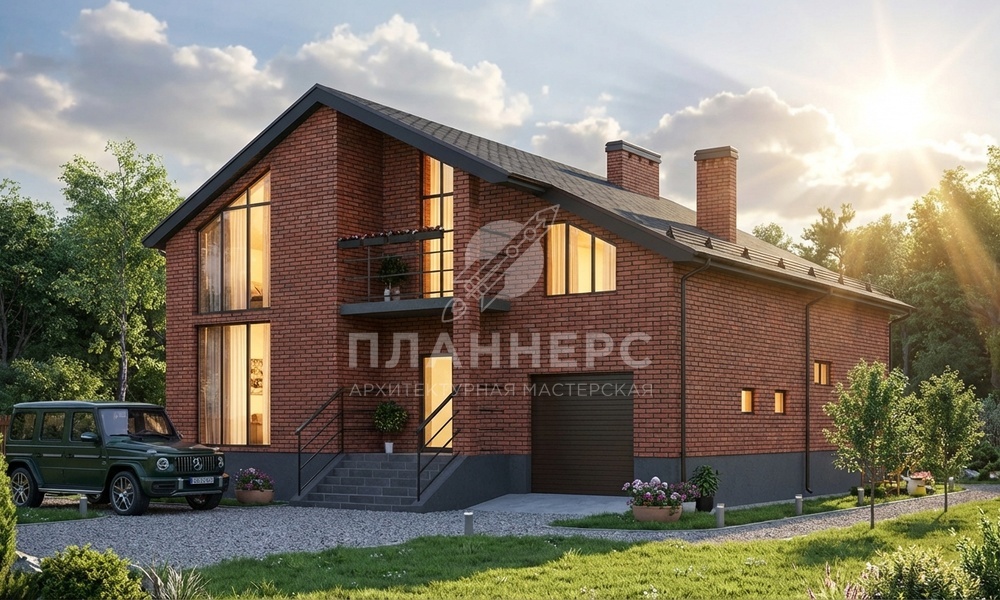

Проект дома с мансардным этажом площадью 364,12 м² представляет собой просторный загородный дом с выразительной архитектурой и удобной функциональной планировкой. Здание сочетает классические пропорции и современные строительные решения, благодаря чему дом выглядит солидно и гармонично вписывается в участок. Фасад из красного облицовочного кирпича формирует надёжный и долговечный внешний облик здания, подчёркивая архитектуру современного дома из кирпича.
Габариты дома составляют 12,89 × 19,44 м. Такое планировочное решение позволяет разместить просторные жилые помещения и организовать удобное зонирование пространства. В доме предусмотрены три спальни, что делает проект удобным для семьи с детьми или для владельцев, которым требуется дополнительное пространство для кабинета или гостевой комнаты. В проекте также предусмотрен гараж на один автомобиль.
Дом включает три уровня: подвал, основной этаж и мансардный этаж. Подвальное помещение высотой 2,3 м может использоваться для размещения технических помещений, кладовых или хозяйственных зон. Высокий цоколь высотой 1,22 м подчёркивает архитектурный облик здания и дополнительно защищает нижнюю часть фасада.
Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, а также вспомогательные помещения. Высота потолков составляет 3 м, что создаёт комфортное пространство для повседневной жизни.
Мансардный этаж предназначен для приватной части дома. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений мансарды варьируется от 1,8 до 3,5 м, что создаёт уютное и выразительное пространство под скатами крыши.

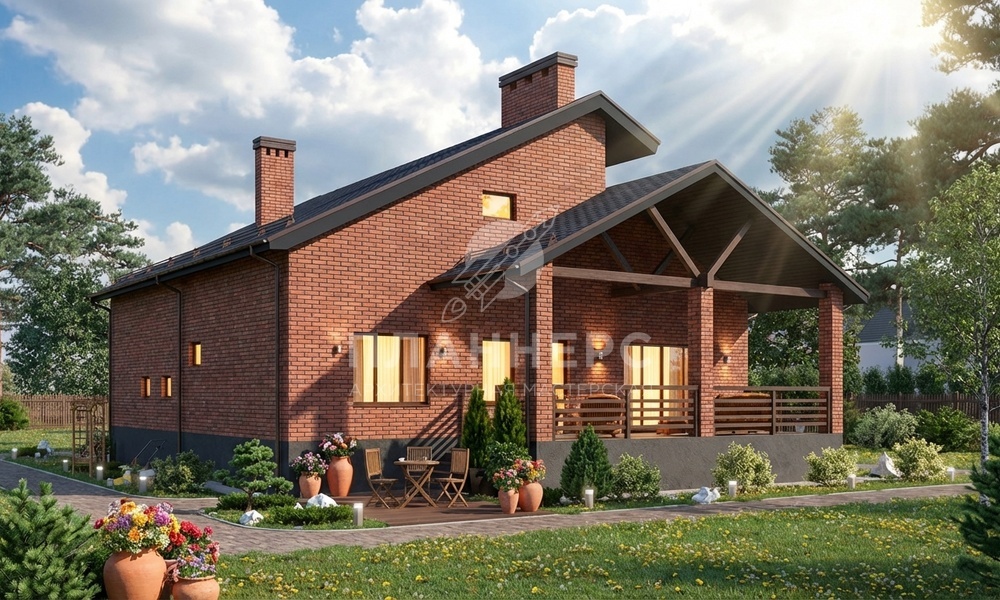

Из жилой зоны предусмотрен выход на террасу или веранду. Дом с террасой позволяет расширить жилое пространство и создать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитный ленточный фундамент. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом. Внутренние несущие стены и перегородки выполнены из силикатного кирпича.
Междуэтажные перекрытия выполнены из сборных пустотных железобетонных плит, а чердачные перекрытия — по деревянным балкам. Связь между этажами осуществляется по монолитной лестнице, а проёмы усилены монолитными перемычками.
Цоколь отделан декоративной штукатуркой. Дом перекрыт крышей с уклоном 27°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и возможных балконов выполнены из деревянных элементов.
Проект подойдёт тем, кто ищет просторный дом с мансардой площадью более 360 м² с подвалом, гаражом и террасой. Такой дом из красного кирпича станет надёжным и комфортным решением для большой семьи.
