Проект дома с мансардным этажом 364,22 м² с подвалом, террасой и фасадом из светлой декоративной штукатурки
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
перекрытия Монолитная плита перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
перекрытия Монолитная плита перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

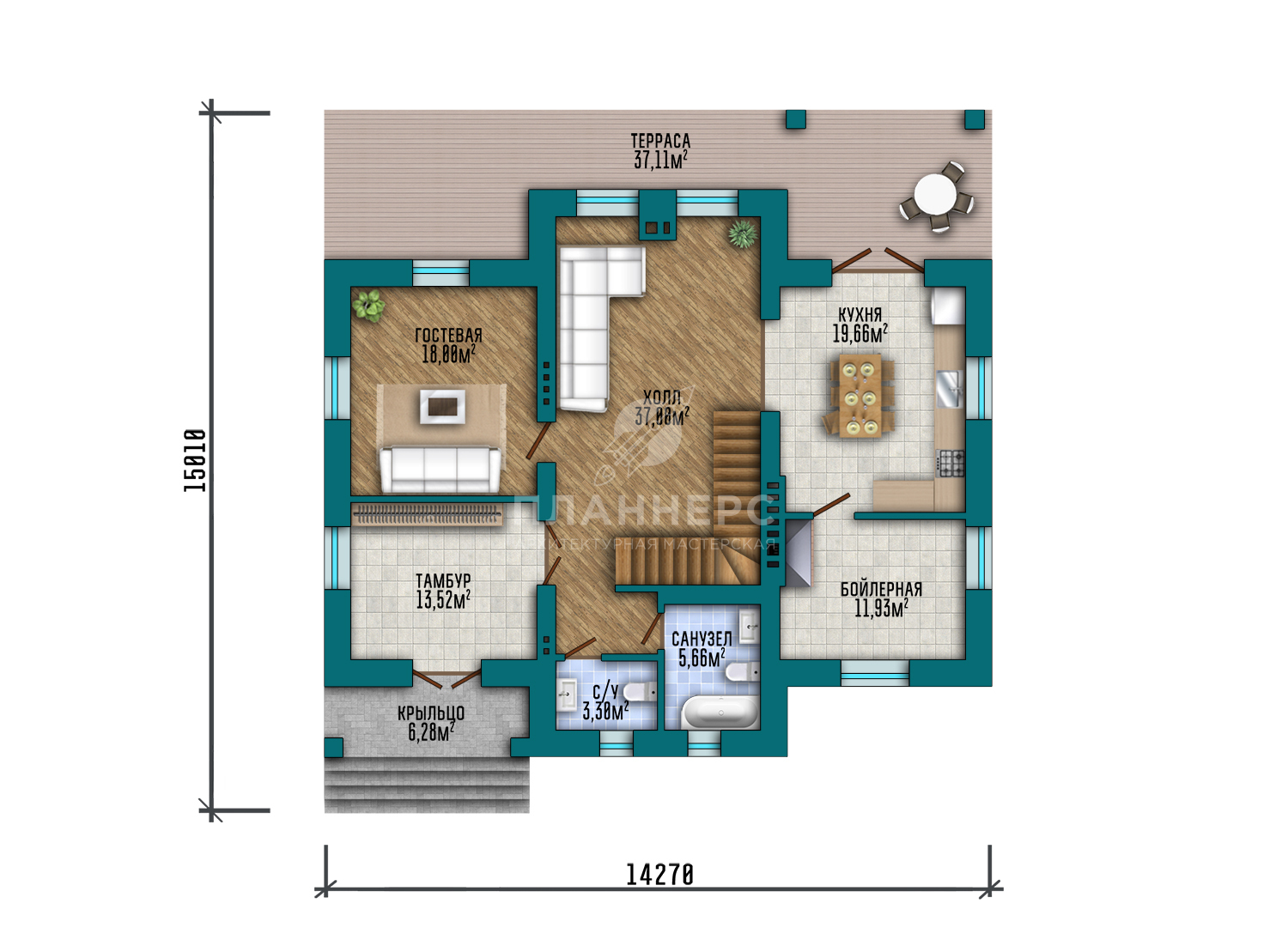

- Площадь этажа 152.46 м2
- Крыльцо 6.28 м2
- Тамбур 13.52 м2
- Гостевая 18.00 м2
- Холл 37.00 м2
- Санузел 3.30 м2
- Санузел 5.66 м2
- Кухня 19.66 м2
- Бойлерная 11.93 м2
- Терраса 37.11 м2

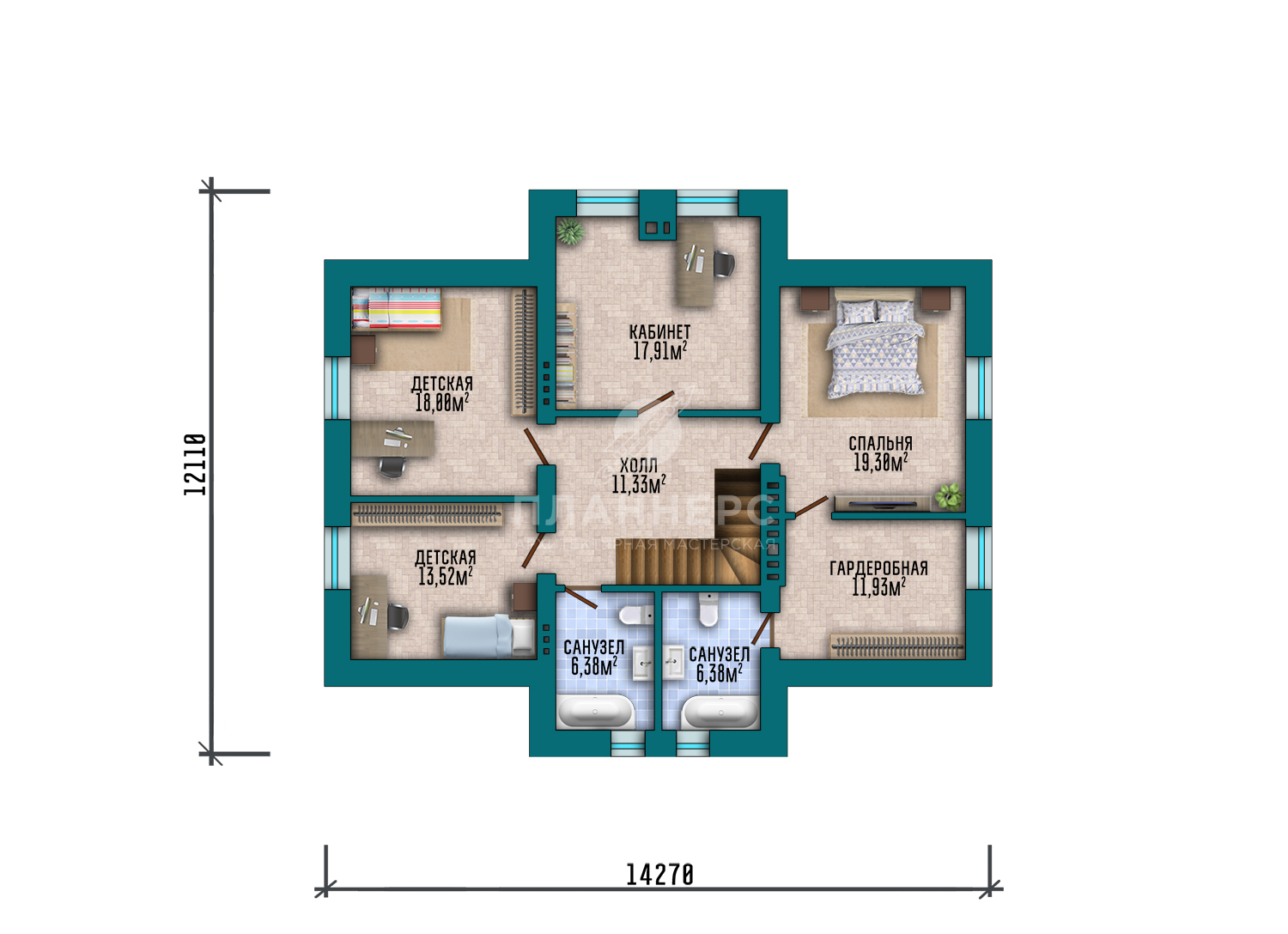

- Площадь этажа 104.75 м2
- Холл 11.33 м2
- Кабинет 17.91 м2
- Спальня 19.30 м2
- Гардероб 11.93 м2
- Санузел 6.38 м2
- Санузел 6.38 м2
- Детская 13.52 м2
- Детская 18.00 м2

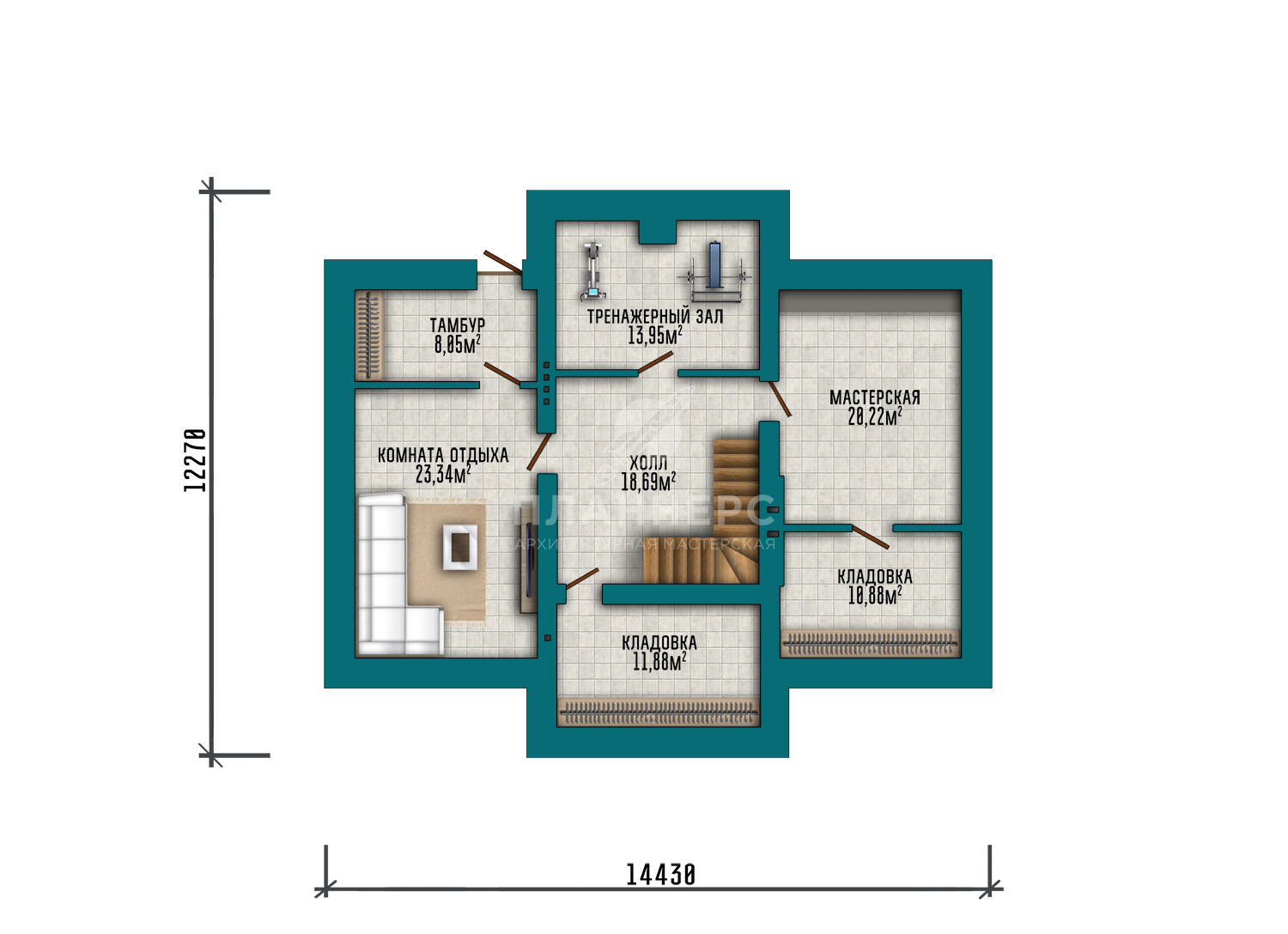

- Площадь этажа 107.01 м2
- Тамбур 8.05 м2
- Комната отдыха 23.34 м2
- Холл 18.69 м2
- Кладовая 11.88 м2
- Тренажерный зал 13.95 м2
- Мастерская 20.22 м2
- Кладовая 10.88 м2
Запросите PDF презентацию проекта!
Проект дома с мансардным этажом площадью 364,22 м² разработан как просторный современный дом для комфортного проживания большой семьи. Архитектура здания отличается выразительными пропорциями и гармоничной композицией объёмов, благодаря чему дом выглядит солидно и современно на участке. Фасад, выполненный из светлой декоративной штукатурки, формирует аккуратный и элегантный внешний облик здания, подчёркивая архитектурные линии и создавая образ современного семейного дома.
Габариты здания составляют 14,3 × 15 м, что позволяет удобно организовать внутреннюю планировку и эффективно использовать площадь участка. Проект дома предусматривает пять спален, благодаря чему дом с мансардой подходит для большой семьи или для тех, кому требуется дополнительное пространство для гостей, кабинетов или зон отдыха.
Первый этаж формирует основную жилую часть дома. Здесь располагается просторная гостиная, объединённая с кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 3,07 м, благодаря чему пространство выглядит светлым и комфортным.
Мансардный этаж предназначен для приватной зоны. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений второго уровня достигает 3,2 м, что создаёт удобное и функциональное пространство под скатами крыши.
В проекте также предусмотрен подвал высотой 2,3 м, который может использоваться для технических помещений, хранения или дополнительных функциональных зон. Из жилой части дома предусмотрен выход на открытую террасу. Дом с террасой расширяет жилое пространство и позволяет создать комфортное место для отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность строения. Наружные стены выполнены из керамических блоков с отделкой светлой декоративной штукатуркой. Внутренние несущие стены и перегородки выполнены из полнотелого керамического кирпича.
Междуэтажные и чердачные перекрытия выполнены из монолитных железобетонных плит. Связь между уровнями осуществляется по монолитной лестнице, а все проёмы усилены монолитными перемычками.
Цоколь высотой 0,5 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт крышей с уклоном 30°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет просторный современный дом с мансардным этажом площадью более 360 м², пятью спальнями, подвалом и террасой. Такой дом с фасадом из декоративной штукатурки станет надёжным и комфортным решением для постоянного проживания большой семьи.
