Проект одноэтажного дома 164,25 м² с верандой, гаражом и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

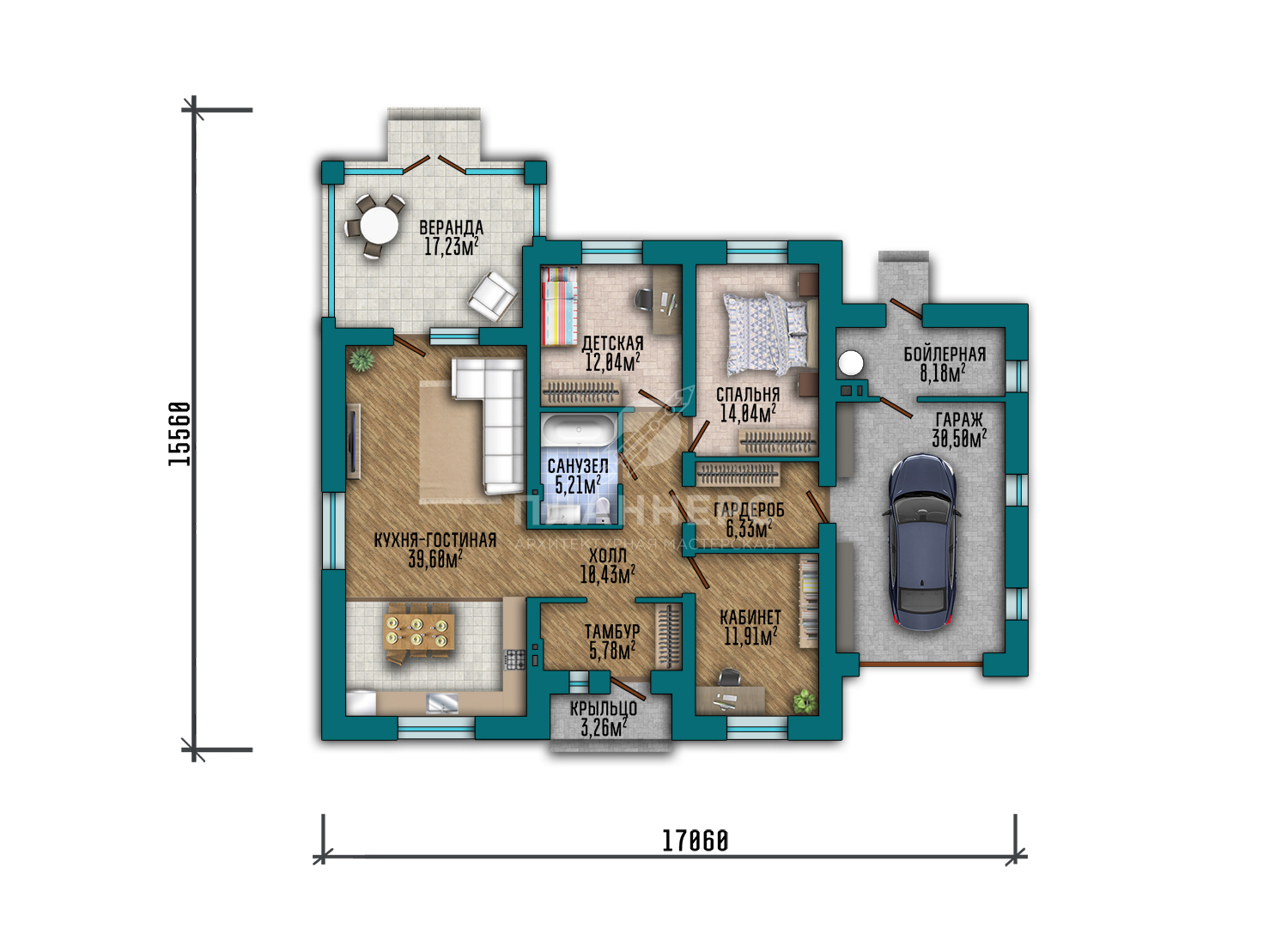

- Площадь этажа 164.51 м2
- Крыльцо 3.26 м2
- Тамбур 5.78 м2
- Кабинет 11.91 м2
- Холл 10.43 м2
- Кухня-гостиная 39.60 м2
- Веранда 17.23 м2
- Санузел 5.21 м2
- Гардероб 6.33 м2
- Детская 12.04 м2
- Спальня 14.04 м2
- Гараж 30.50 м2
- Бойлерная 8.18 м2
Запросите PDF презентацию проекта!
Проект одноэтажного дома площадью 164,25 м² выполнен в современной архитектуре и сочетает удобную планировку, выразительный внешний облик и надёжные строительные решения. Такой современный одноэтажный дом подойдёт для комфортного проживания семьи и отличается продуманной организацией пространства. Фасад из красного облицовочного кирпича формирует солидный и долговечный внешний вид здания, благодаря чему дом из кирпича выглядит выразительно и гармонично вписывается в загородную застройку.
Габариты здания составляют 17,96 × 15,56 м, что позволяет удобно разместить дом на участке и создать просторную внутреннюю планировку. Проект дома предусматривает три спальни, благодаря чему одноэтажный дом подходит для семьи с детьми, а также для тех, кому требуется дополнительная комната для гостей или рабочего кабинета.
Планировка проекта одноэтажного дома организована на одном уровне и ориентирована на комфортную повседневную жизнь. Центральную часть дома занимает общая жилая зона с гостиной, кухней и столовой. Высота потолков составляет 3,35 м, что делает помещения визуально более просторными и обеспечивает хорошее естественное освещение.
Дом запроектирован без мансарды и подвала, благодаря чему пространство остаётся максимально удобным для ежедневного использования. В проекте предусмотрен один санузел, который обеспечивает необходимый уровень комфорта для семьи.
Из жилой зоны предусмотрен выход на просторную веранду. Дом с верандой позволяет расширить жилое пространство и создать удобную зону отдыха на свежем воздухе. Также проект предусматривает встроенный гараж, что делает одноэтажный дом с гаражом особенно удобным для загородного проживания.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность дома. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом, благодаря чему проект дома из кирпича сочетает прочность, энергоэффективность и долговечность. Внутренние несущие стены и перегородки также выполнены из газобетона.
Чердачное перекрытие выполнено по деревянным балкам, что соответствует конструктивной схеме одноэтажного дома. Оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада и повышает долговечность отделки.
Дом перекрыт комбинированной кровлей с уклоном 25°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы выполнены из металла и стекла, что дополняет архитектуру современного дома.
Проект подойдёт тем, кто ищет проект одноэтажного дома с тремя спальнями, гаражом и верандой. Такой современный дом из кирпича площадью около 160 м² станет удобным и надёжным решением для постоянного проживания семьи.
