Проект одноэтажного дома 146,08 м² с фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!

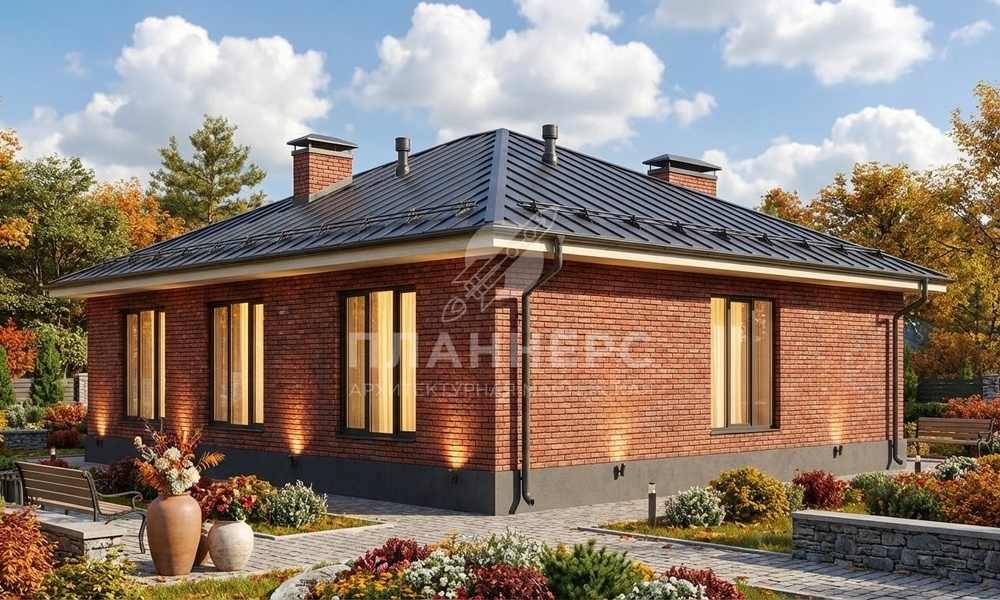

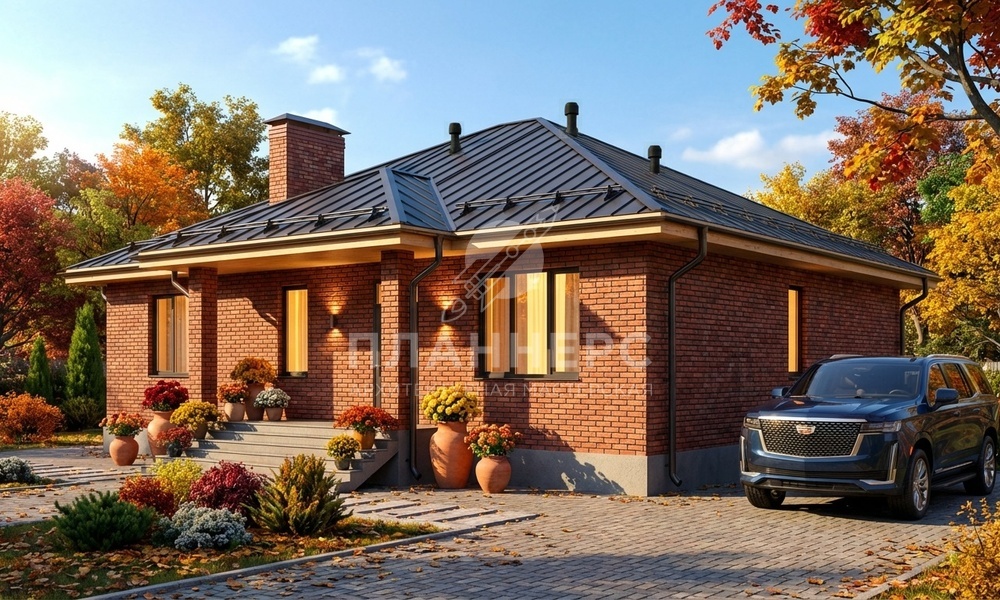

Проект одноэтажного дома площадью 146,08 м² разработан для комфортного проживания семьи и сочетает удобную планировку с выразительной архитектурой. Компактная форма здания и гармоничные пропорции делают дом удобным для размещения на участке и позволяют рационально использовать внутреннее пространство. Фасад из красного облицовочного кирпича придаёт дому классический и солидный внешний вид, а также обеспечивает долговечность и устойчивость фасадных конструкций.

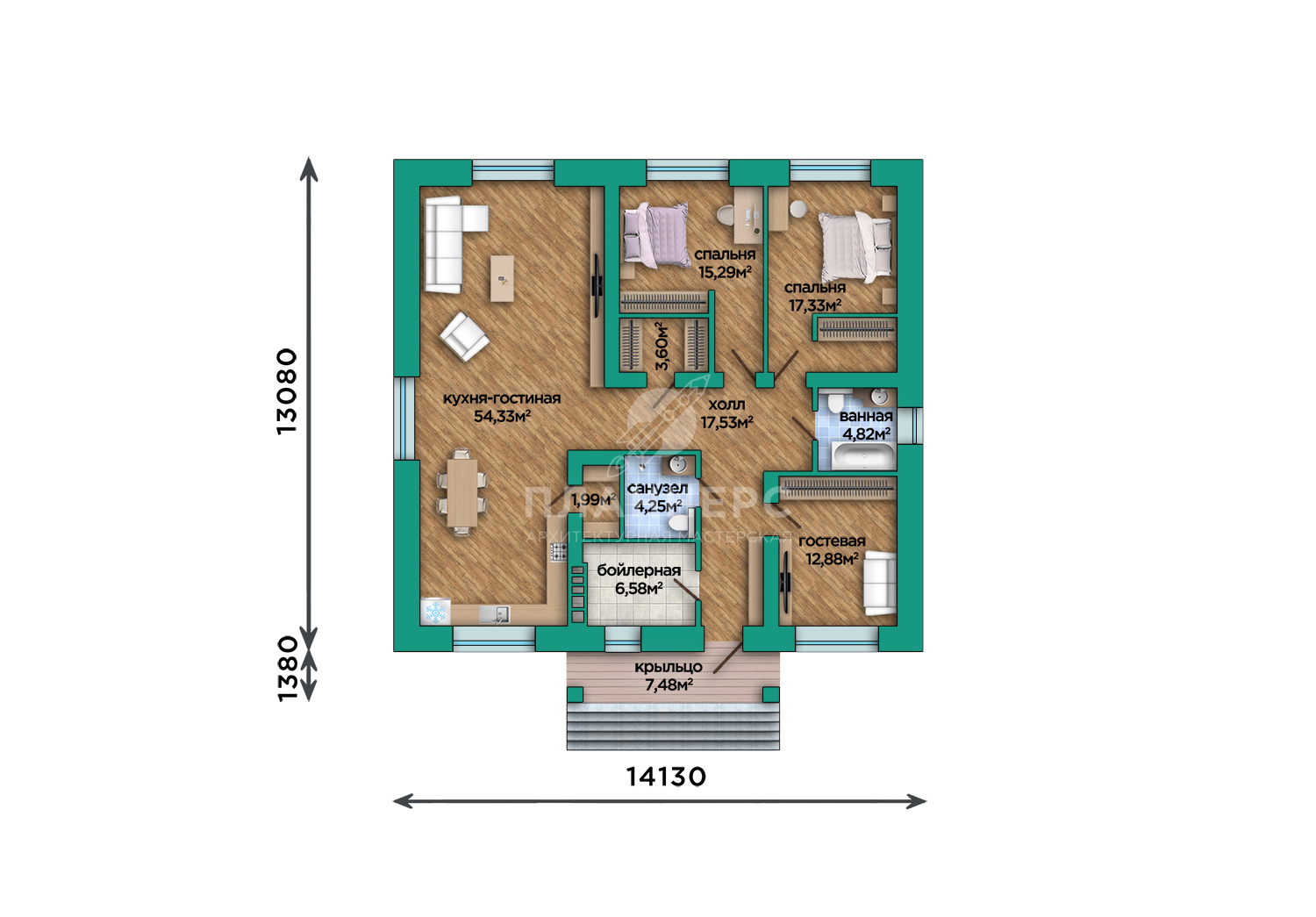

Габариты дома составляют 14,13 × 13,08 м. Такая конфигурация позволяет организовать удобную внутреннюю планировку без лишних переходов и коридоров. В проекте предусмотрены три спальни, поэтому дом подойдёт для семьи с детьми или для владельцев, которым необходима дополнительная комната для кабинета или гостевой спальни.
Дом выполнен в одном уровне без мансардного этажа, что делает перемещение между помещениями максимально удобным. Высота потолков составляет 3,1 м, благодаря чему помещения выглядят просторными и светлыми. В проекте предусмотрены два санузла, что повышает комфорт проживания.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом. Такое решение обеспечивает прочность конструкции, хорошие теплоизоляционные характеристики и долговечность фасада. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Цоколь здания отделан камешковой штукатуркой, которая защищает нижнюю часть фасада от влаги и механических воздействий. Чердачное перекрытие выполнено по деревянным балкам, а проёмы усилены монолитными перемычками.
Дом перекрыт вальмовой крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения входной группы выполнены из металла и стекла.
Проект подойдёт тем, кто ищет удобный одноэтажный дом площадью около 146 м² с тремя спальнями и продуманной планировкой. Дом из красного кирпича станет надёжным и практичным решением для постоянного проживания за городом.
