Проект компактного одноэтажного дома с продуманной планировкой, вальмовой крышей, стенами из газобетона и облицовочным кирпичом на фасаде

Номер: 437-81-1

< Предыдущий проект | Следующий проект >

Избранное

Статус: Проект готов

Проект компактного одноэтажного дома с продуманной планировкой, вальмовой крышей, стенами из газобетона и облицовочным кирпичом на фасаде - 437-81-1

Комплектация:

АР + КР 42.000 р.

Архитектурный раздел 14.200 р. АР + Конструктивный раздел 42.000 р.

Дополнительно:

Привязка дома к границам участка 7.000 р. Дополнительная копия проекта 4.000 р. 3D модель дома 20.000 р. Паспорт проекта 4.000 р. Скан проекта в формате PDF 4.000 р.

Стоимость проекта

42.000 руб.

Состав проекта

Задать вопрос

Доставка СДЭК в ПВЗ или курьером на дом

Стоимость строительства не просчитана

Состав проекта

Архитектурные решения (АР)

Общие данные по архитектурному разделу.
Схема привязки здания к границам участка.
Маркировочные планы этажей с экспликацией помещений.
План кровли.
Фасады с высотными отметками.
Разрезы по зданию.
План заполнения оконных и дверных проёмов.
Необходимые архитектурные узлы и детали.
Спецификация оконных и дверных изделий.
Разрез по отмостке.

Конструктивные решения (КР)

Общие данные по конструктивному разделу.
Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Кладочные планы этажей со спецификацией материалов.
Ведомость перемычек.
Чертежи межэтажных лестниц.
Чертежи стропильный системы с объемами всех материалов.
Кирпичные шахты.

Более подробно о составе проекта читайте по ссылке

Автор проекта

Инженер Планнерс

Пухов Александр

81.0м2

Площадь
строения

108.80м2

Площадь
застройки

131.25 м2

Площадь
кровли

Этажность

Количество
спален

Количество
санузлов

Характеристики

Размеры

9 м

Ширина

12.5 м

Глубина

5.3 м

Высота в коньке

131.25 м2

Площадь крыши

20 °

Уклон крыши

0,35 м

Высота цоколя

2,95 м

Высота 1-го этажа

Материалы

Фундамент Монолитная фундаментная плита

Наружные стены газобетонные блоки

Перекрытия По деревянным балкам

Материал кровли Металлочерепица

Наружная отделка декоартивная штукатурка/планкен

Внутренние
несущие стены газобетонные блоки

Перегородки газобетонные блоки

Перемычки Сборные газобетонные

Архитектурные элементы

Гараж

Без гаража

Терраса

Без террасы

Эркер

Без эркера

Форма крыши

Вальмовая

Дом содержит

Бойлерная

Особенности

Большая кухня (от 15 кв м)

Хотите изменить проект?

Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

Отправить изменения

Комплектация:

АР + КР 42.000 р.

Архитектурный раздел 14.200 р. АР + Конструктивный раздел 42.000 р.

Дополнительно:

Стоимость проекта

42.000 руб.

Состав проекта

Задать вопрос

Доставка СДЭК в ПВЗ или курьером на дом

Стоимость строительства не просчитана

Состав проекта

Архитектурные решения (АР)

Общие данные по архитектурному разделу.
Схема привязки здания к границам участка.
Маркировочные планы этажей с экспликацией помещений.
План кровли.
Фасады с высотными отметками.
Разрезы по зданию.
План заполнения оконных и дверных проёмов.
Необходимые архитектурные узлы и детали.
Спецификация оконных и дверных изделий.
Разрез по отмостке.

Конструктивные решения (КР)

Общие данные по конструктивному разделу.
Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
Кладочные планы этажей со спецификацией материалов.
Ведомость перемычек.
Чертежи межэтажных лестниц.
Чертежи стропильный системы с объемами всех материалов.
Кирпичные шахты.

Более подробно о составе проекта читайте по ссылке

81.0м2

Площадь
строения

108.80м2

Площадь
застройки

131.25 м2

Площадь
кровли

Этажность

Количество
спален

Количество
санузлов

Размеры

9 м

Ширина

12.5 м

Глубина

5.3 м

Высота в коньке

131.25 м2

Площадь крыши

20 °

Уклон крыши

0,35 м

Высота цоколя

2,95 м

Высота 1-го этажа

Материалы

Фундамент Монолитная фундаментная плита

Наружные стены газобетонные блоки

Перекрытия По деревянным балкам

Материал кровли Металлочерепица

Наружная отделка декоартивная штукатурка/планкен

Внутренние
несущие стены газобетонные блоки

Перегородки газобетонные блоки

Перемычки Сборные газобетонные

Архитектурные элементы

Гараж

Без гаража

Терраса

Без террасы

Эркер

Без эркера

Форма крыши

Вальмовая

Дом содержит

Бойлерная

Особенности

Большая кухня (от 15 кв м)

Хотите изменить проект?

Отправить изменения

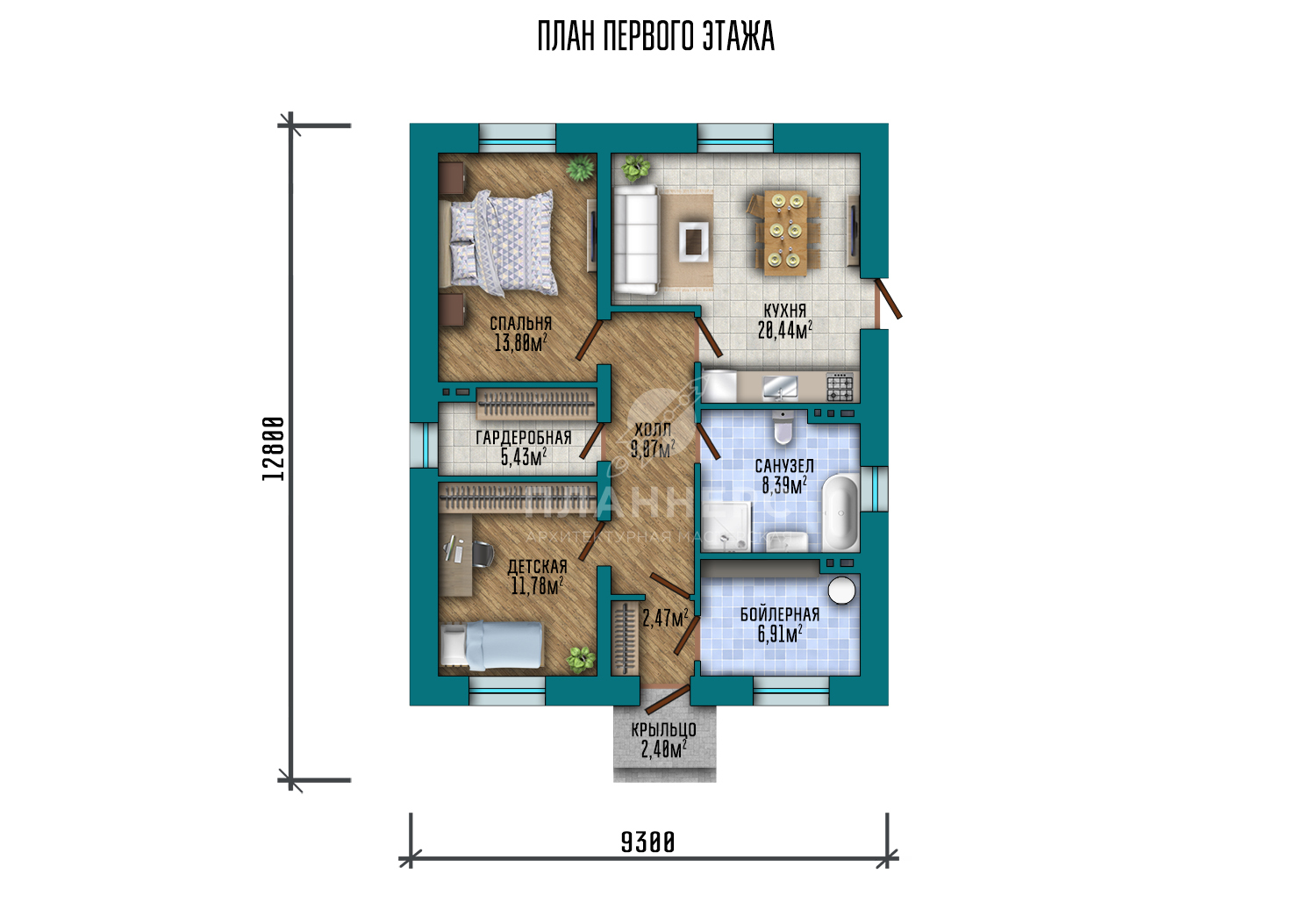

Первый этаж

Зеркальный вариант

Площадь этажа 80.69 м²
Кухня 20.44 м²
Спальня 13.80 м²
Детская 11.78 м²
Котельная 5.43 м²
Холл 9.07 м²
Санузел 8.39 м²
Бойлерная 6.91 м²
Прихожая 2.47 м²
Крыльцо 2.40 м²

Нужны размеры каждого помещения?
Запросите PDF презентацию проекта!

Запросить планы

Партнерская программа: комплектация стройматериалами проекта под ключ.

Подробности

Описание проекта 437-81-1

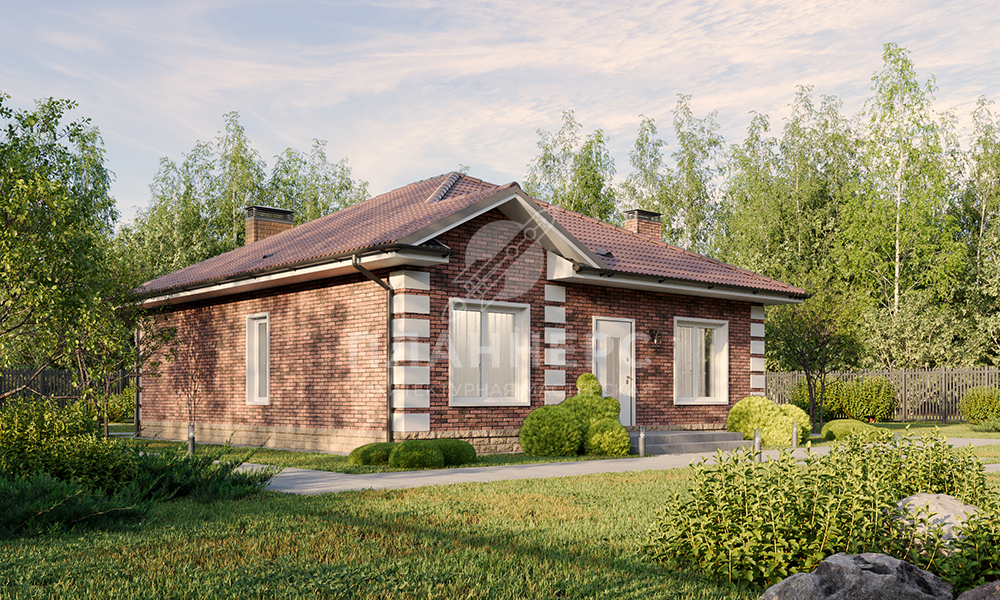

Проект 437-81-1 — компактный и функциональный одноэтажный дом без мансарды, предназначенный для комфортного проживания семьи. Дом сочетает компактные габариты, рациональную планировку и надежные материалы, что делает его отличным выбором для небольшого загородного участка.

Конструктивные решения и материалы

Фундамент дома — монолитная фундаментная плита, обеспечивающая надежность и долговечность всей конструкции.

Наружные стены выполнены из газобетонных блоков с облицовочным кирпичом, что придает дому современный и аккуратный фасад, обеспечивает хорошую теплоизоляцию и долговечность. Внутренние несущие стены и перегородки выполнены из газобетонных блоков, обеспечивая прочность и надежность конструкции.

Цоколь облицован клинкерным кирпичом, устойчивым к влаге и механическим воздействиям. Междуэтажные перекрытия выполнены по деревянным балкам, а перемычки — сборные из газобетона, повышающие жесткость дома.

Кровля и архитектура

Дом имеет вальмовую крышу с уклоном 20°, покрытую металлочерепицей, что обеспечивает долговечность и надежную защиту от атмосферных воздействий. Карнизы выполнены из профлиста с полимерным покрытием, а ограждения крылец и балконов — из металла и стекла, создавая современный и легкий архитектурный акцент.

Для кого подходит проект дома 437-81-1

Проект станет отличным выбором для тех, кто ищет:— компактный одноэтажный дом с вальмовой крышей;— современный дом из газобетона с облицовочным кирпичом;— энергоэффективное и долговечное жильё для семьи;— уютный загородный дом с тремя спальнями и одним санузлом;— проект с надежной конструкцией и качественными материалами отделки.

Проект 437-81-1 сочетает стильный фасад, функциональную планировку и качественные материалы, создавая удобное и долговечное пространство для жизни.

Получить актуальную смету на строительство дома по этому проекту

Запросить смету

Модификации проекта

Проект 427-81-1

Ширина9.3 м

Глубина14.3 м

Высота5.3 м

Спальни3

Санузлы1

81 м2

Площадь

Этажность

Цена (АР) 14.200 руб.

Цена (АР+КР) 42.000 руб.
