Проект одноэтажного дома 123 м² с террасой и фасадом из светлой декоративной штукатурки
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!

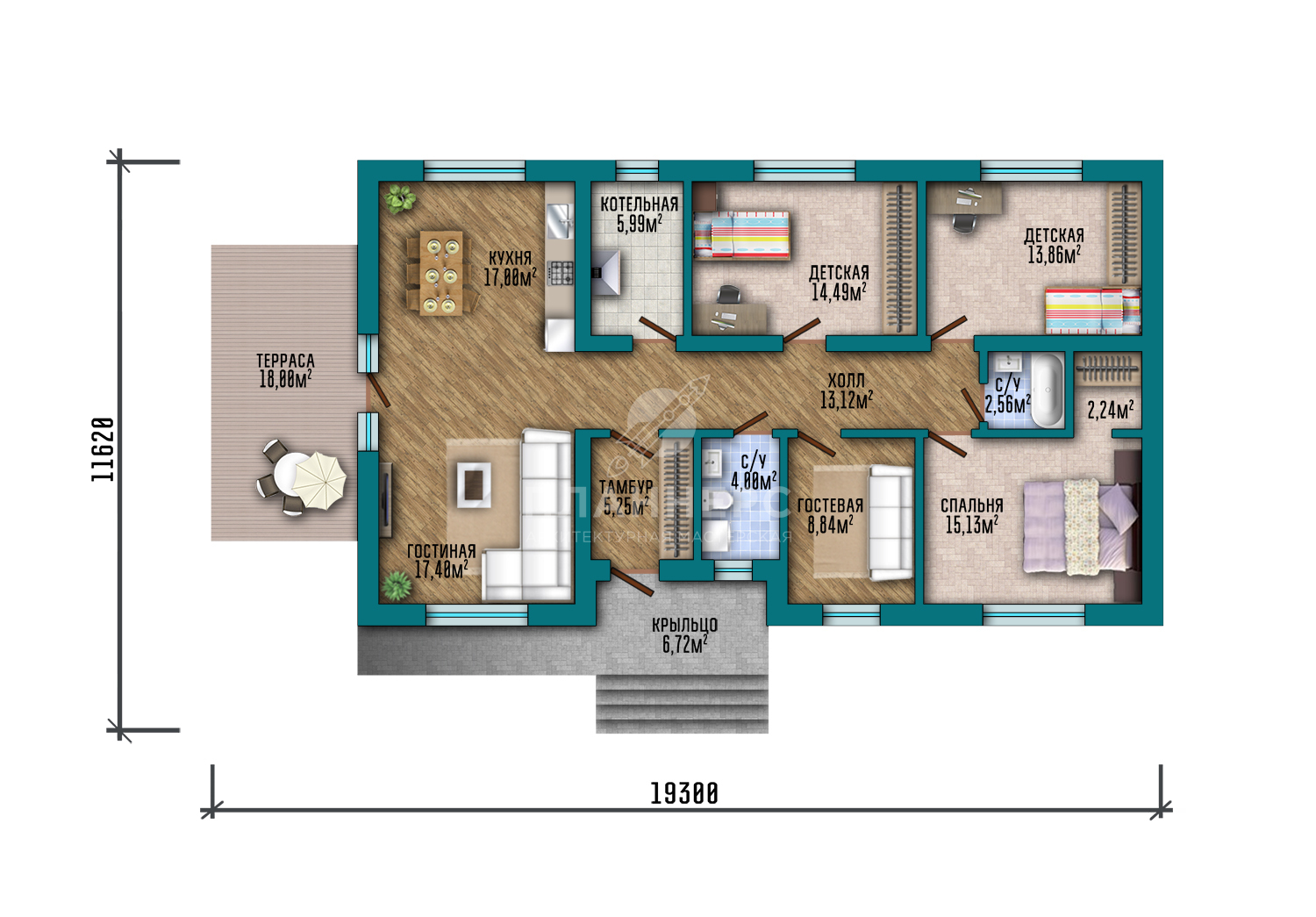

Проект одноэтажного дома площадью 123 м² разработан как современный и удобный жилой дом для семьи, где все помещения расположены на одном уровне. Здание имеет габариты 16,3 × 11,6 м и отличается рациональной архитектурой с простыми пропорциями и спокойной геометрией. Фасад, выполненный из светлой декоративной штукатурки, формирует аккуратный и современный внешний облик дома, визуально делая объём более лёгким и гармоничным.
Этот одноэтажный дом запроектирован без мансарды и подвала, что делает внутреннюю планировку максимально практичной и удобной для ежедневного использования. Высота помещений составляет 3,1 м, благодаря чему комнаты выглядят просторными и хорошо освещёнными. В проекте дома предусмотрены четыре спальни и два санузла, что позволяет комфортно разместить семью и организовать приватные пространства для каждого из жильцов.
Центральная жилая зона дома имеет удобную связь с участком и выходит на открытую террасу. Дом с террасой создаёт дополнительное пространство для отдыха на свежем воздухе и может использоваться как летняя столовая или место для семейных встреч. Такое решение делает проект дома особенно удобным для загородного проживания.
Конструктивная часть здания основана на монолитной фундаментной плите, обеспечивающей устойчивость и долговечность строения. Наружные стены выполнены из газобетонных блоков и отделаны светлой декоративной штукатуркой. Внутренние несущие стены и перегородки также выполнены из газобетона. Перекрытие предусмотрено по деревянным балкам, а оконные и дверные проёмы усилены сборными газобетонными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом. Дом перекрыт двускатной крышей с уклоном 25°, покрытой гибкой черепицей. Карнизы подшиты профлистом с полимерным покрытием, а ограждения крылец выполнены из металла и стекла, что дополняет архитектуру современного дома.
