Проект двухэтажного дома 144 м² с террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитные плиты
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитные плиты
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

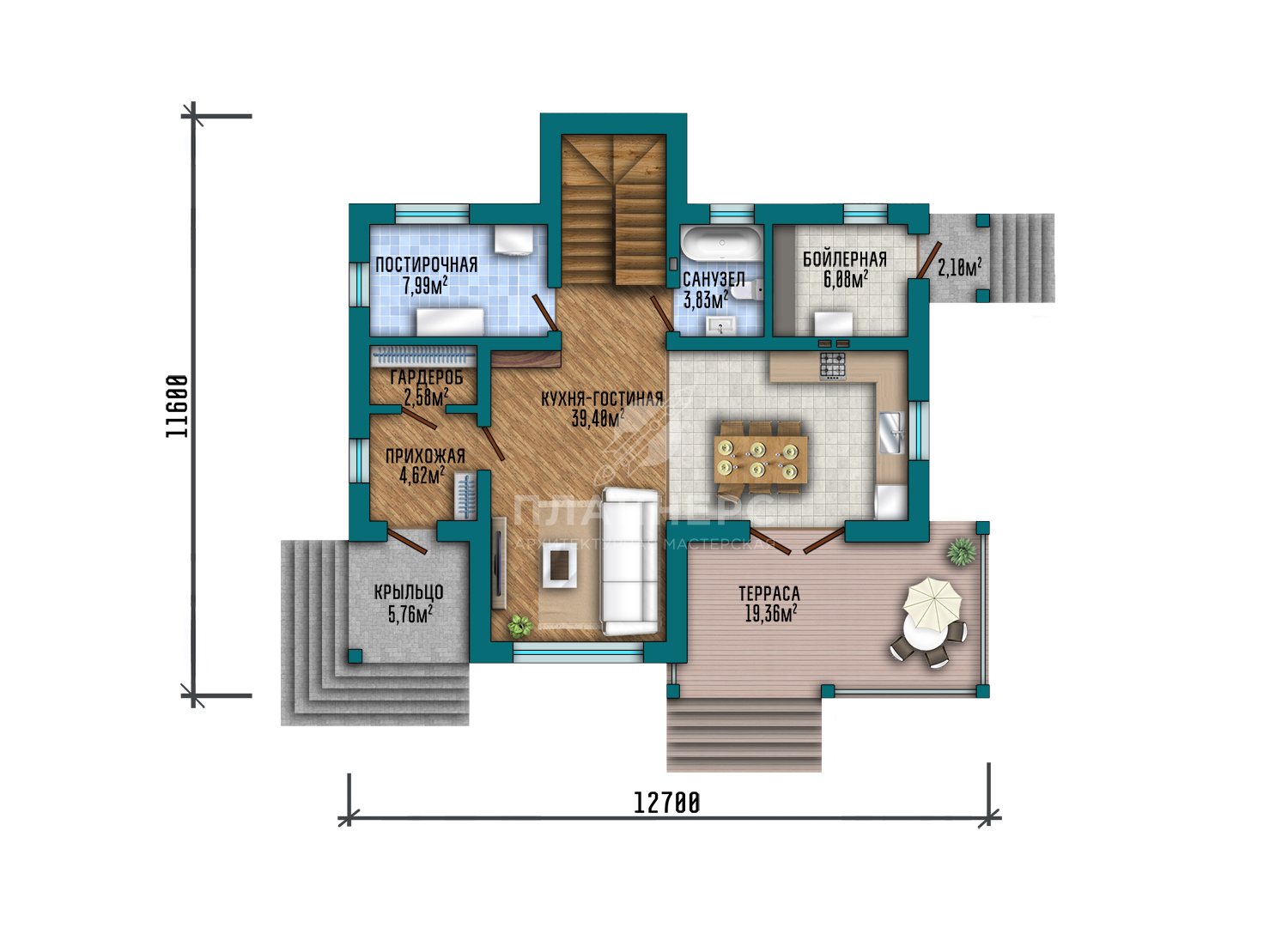

- Площадь этажа 91.72 м2
- Крыльцо 5.76 м2
- Прихожая 4.62 м2
- Гардероб 2.58 м2
- Кухня-гостиная 39.40 м2
- Постирочная 7.99 м2
- Терраса 19.36 м2
- Бойлерная 6.08 м2
- Санузел 3.83 м2
- Крыльцо 2.10 м2

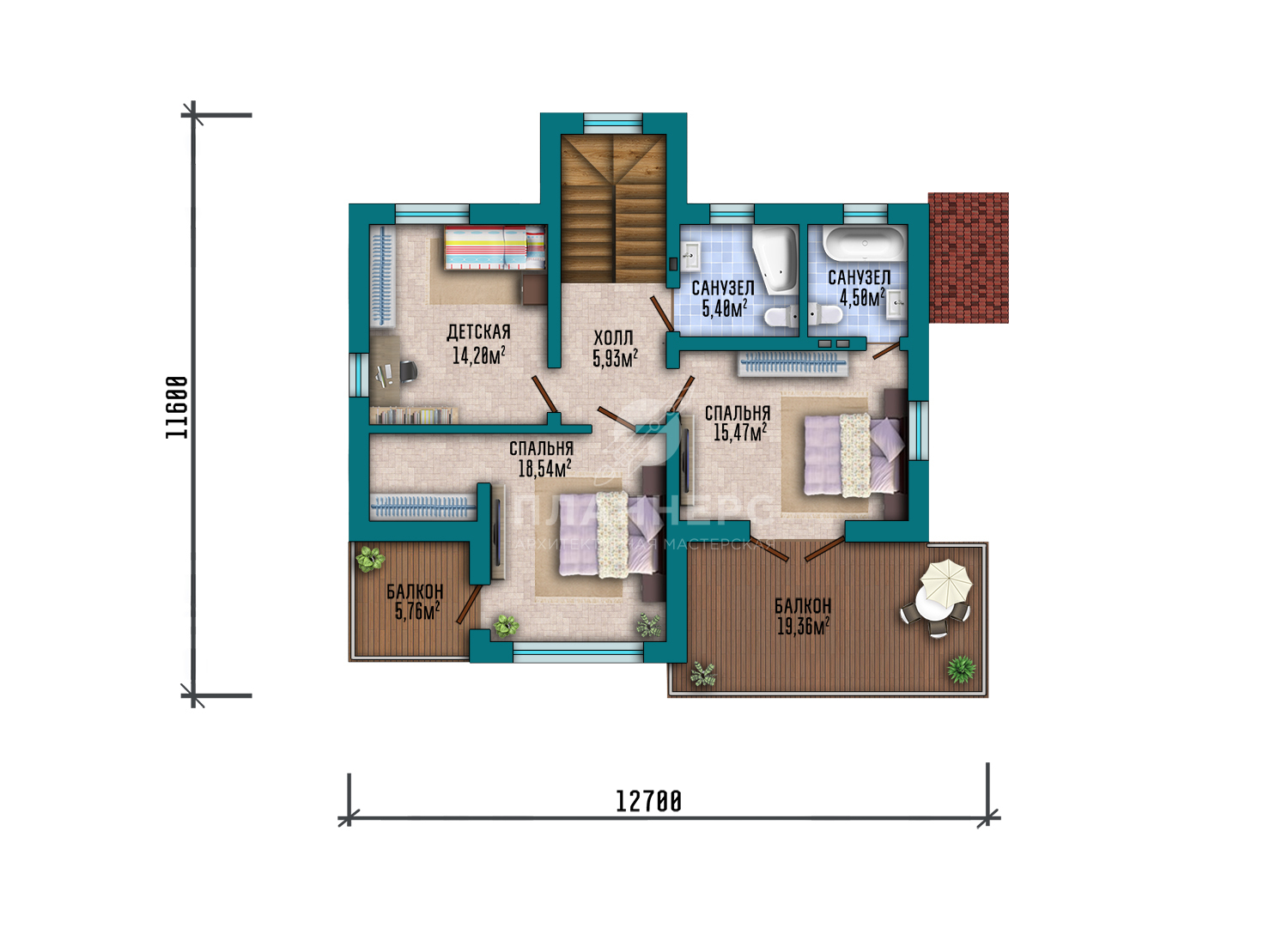

- Площадь этажа 89.16 м2
- Холл 5.93 м2
- Детская 14.20 м2
- Спальня 18.54 м2
- Балкон 5.76 м2
- Балкон 19.36 м2
- Спальня 15.47 м2
- Санузел 4.50 м2
- Санузел 5.40 м2
Запросите PDF презентацию проекта!

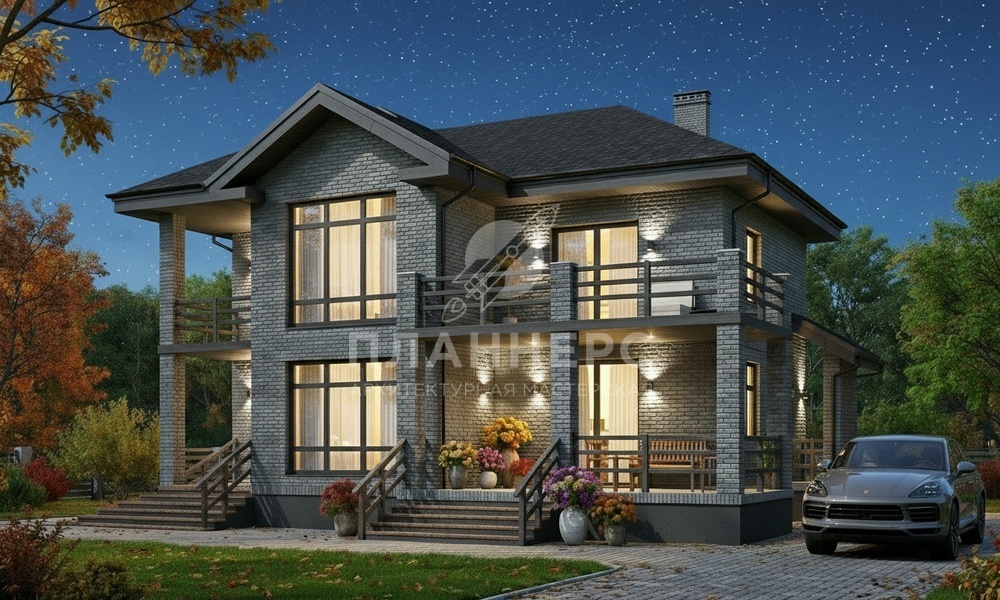

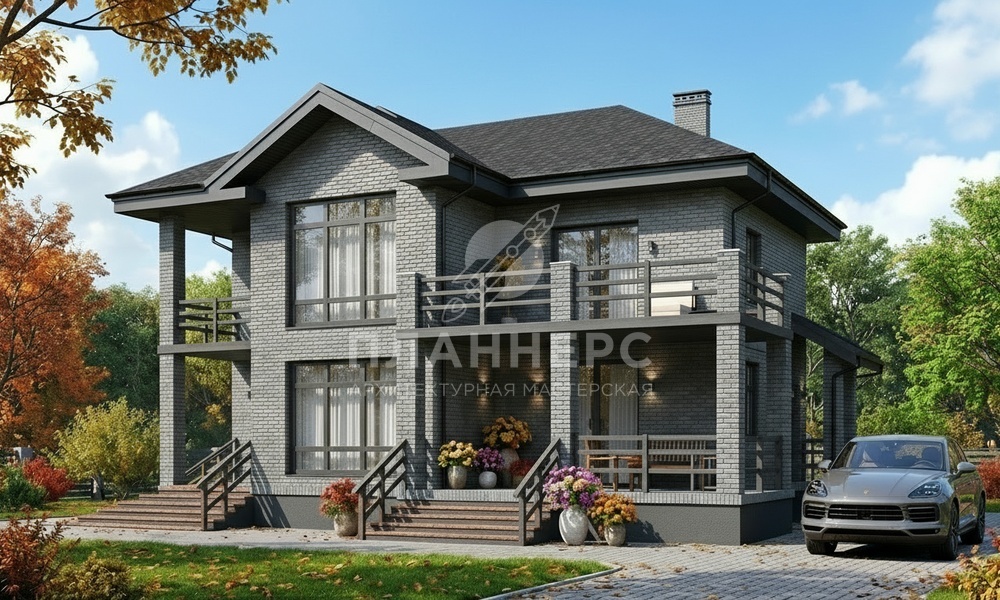

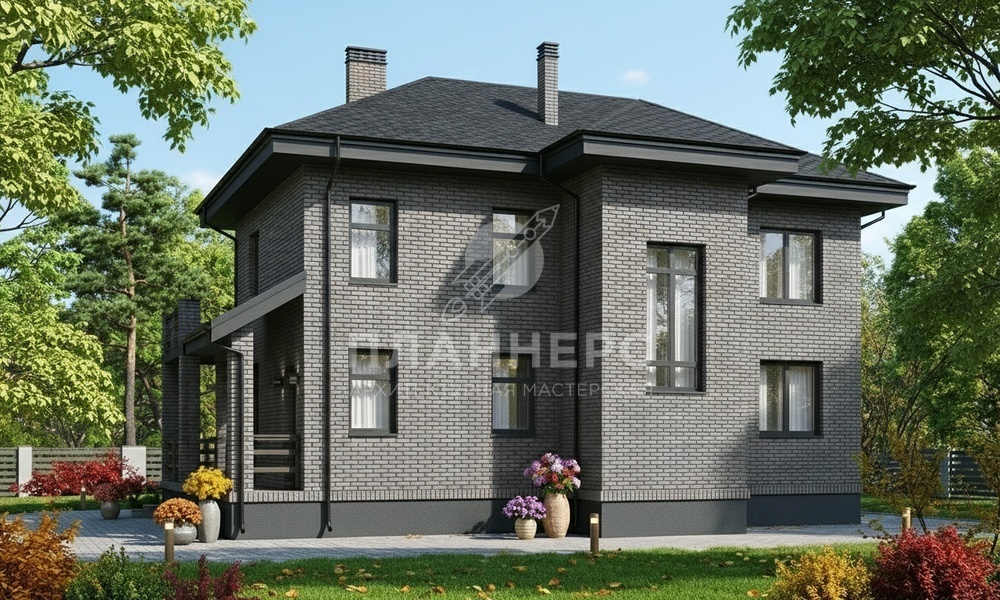

Проект двухэтажного дома площадью 144 м² разработан как современный семейный дом с удобной планировкой и компактными габаритами. Архитектура здания отличается чёткими пропорциями и лаконичной формой, благодаря чему дом гармонично вписывается в загородный участок и выглядит современно. Фасад из серого облицовочного кирпича придаёт архитектуре строгий и стильный характер, формируя образ современного дома из кирпича.
Габариты здания составляют 12,7 × 11,6 м, что позволяет рационально использовать площадь участка и создать функциональную планировку помещений. Проект дома предусматривает три спальни, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для владельцев, которым требуется дополнительная комната для гостей, кабинета или личного пространства.
Планировка распределена на два уровня. Первый этаж предназначен для повседневной жизни семьи. Здесь располагаются гостиная, кухня и столовая, объединённые в единое пространство. Высота потолков составляет 3 м, благодаря чему помещения выглядят просторными и хорошо освещёнными.
На втором этаже располагается приватная часть дома. Здесь размещены спальни и дополнительные жилые комнаты. Высота потолков второго уровня также составляет 3 м, что создаёт комфортное пространство для отдыха.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой расширяет функциональность жилого пространства и создаёт удобное место для отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные и чердачные перекрытия выполнены из монолитных железобетонных плит. Связь между этажами осуществляется по монолитной лестнице, а оконные и дверные проёмы усилены монолитными перемычками индивидуального изготовления.
Цоколь высотой 0,95 м отделан декоративной штукатуркой.
Дом перекрыт крышей с уклоном 30°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения крылец и возможных балконов выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 144 м² с тремя спальнями и террасой. Такой дом из серого кирпича станет надёжным и практичным решением для комфортного проживания семьи.
