Проект двухэтажного дома 204,32 м² с террасой, гаражом и фасадом из светлой декоративной штукатурки
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

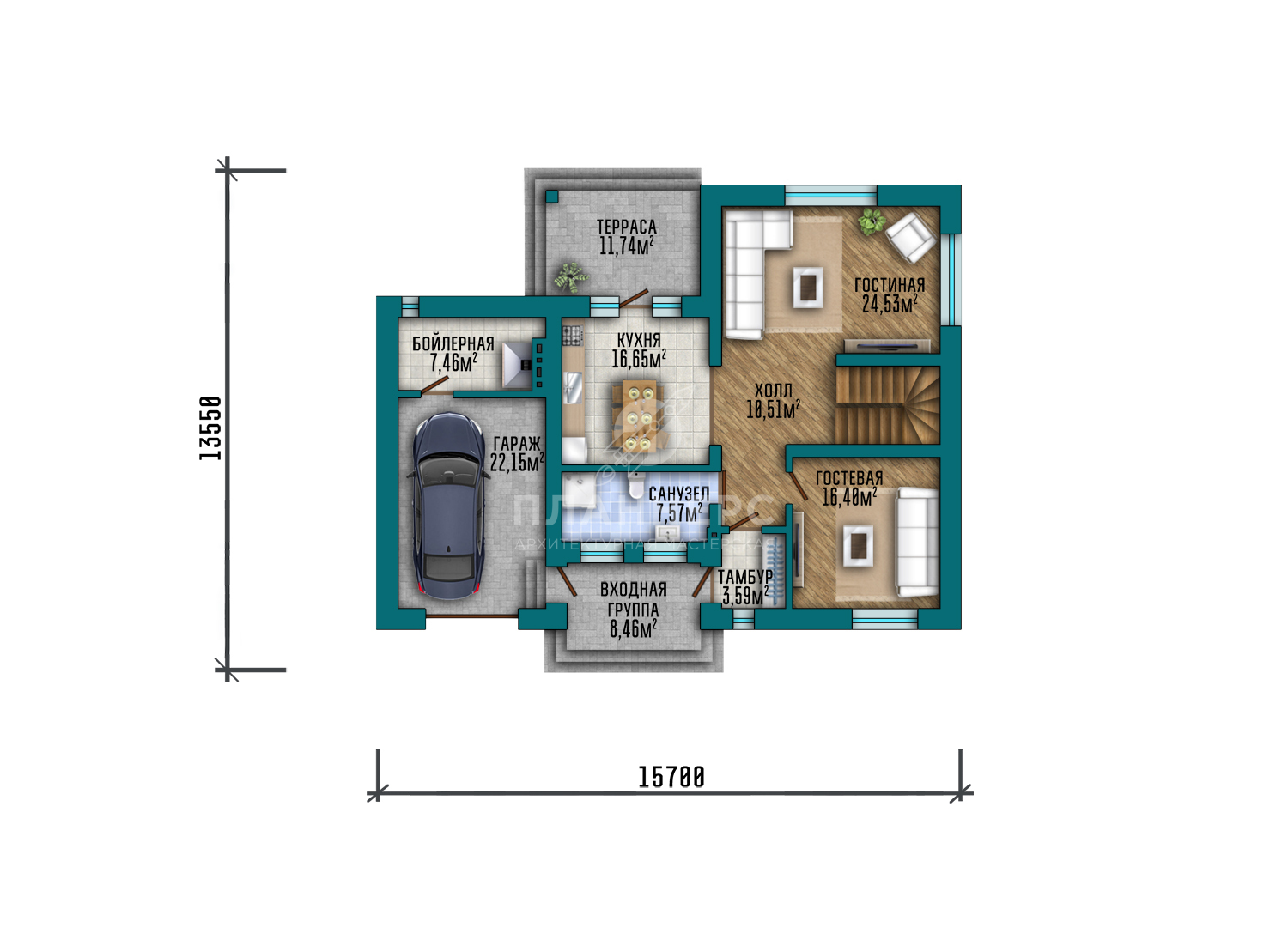

- Площадь этажа 129.06 м2
- Входная группа 8.46 м2
- Тамбур 3.59 м2
- Санузел 7.57 м2
- Гостевая 16.40 м2
- Холл 10.51 м2
- Кухня 16.65 м2
- Гостиная 24.53 м2
- Терраса 11.74 м2
- Бойлерная 7.46 м2
- Гараж 22.15 м2

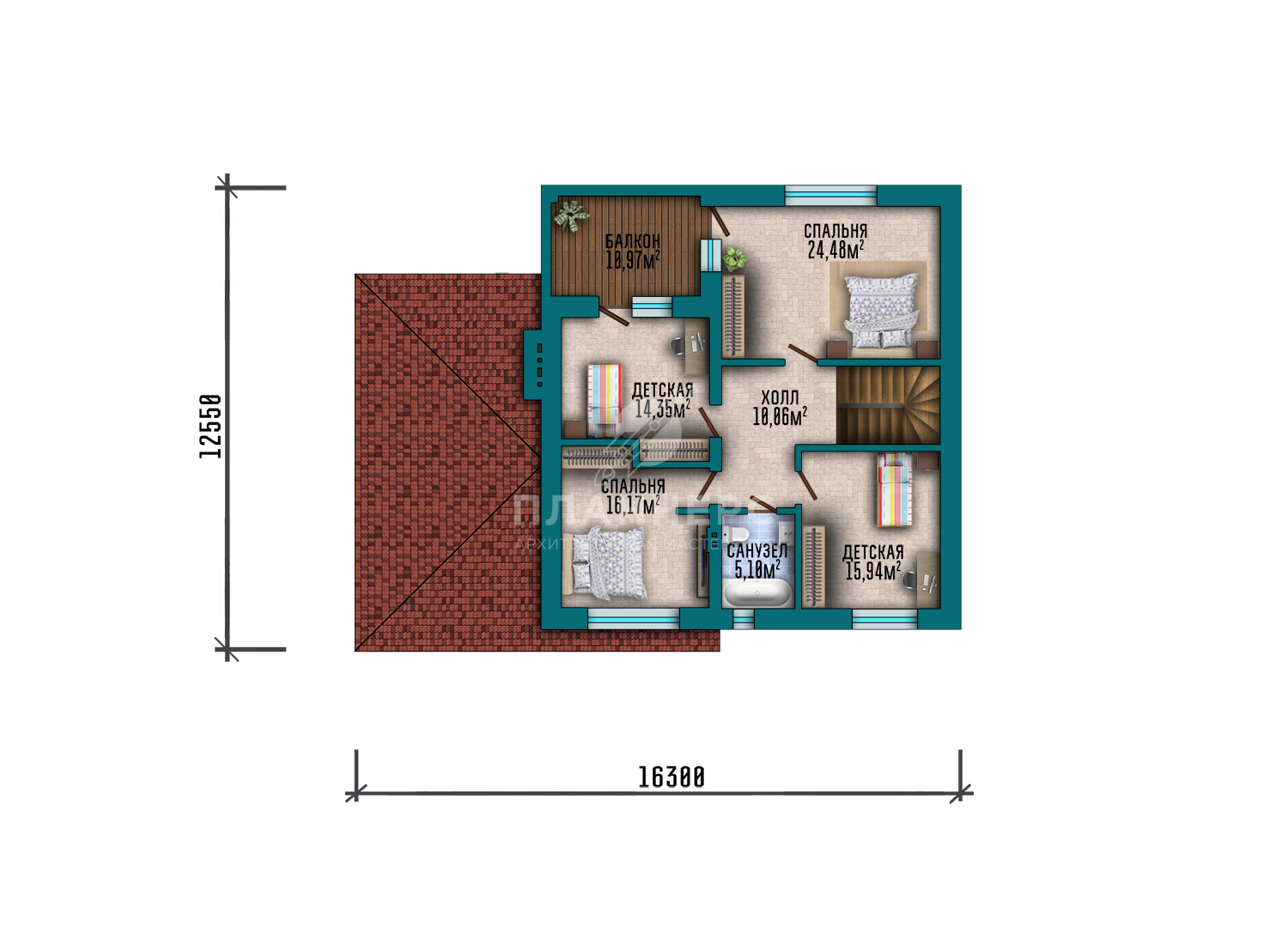

- Площадь этажа 97.01 м2
- Холл 10.06 м2
- Санузел 5.10 м2
- Детская 15.94 м2
- Спальня 24.48 м2
- Балкон 10.97 м2
- Детская 14.35 м2
- Спальня 16.11 м2
Запросите PDF презентацию проекта!

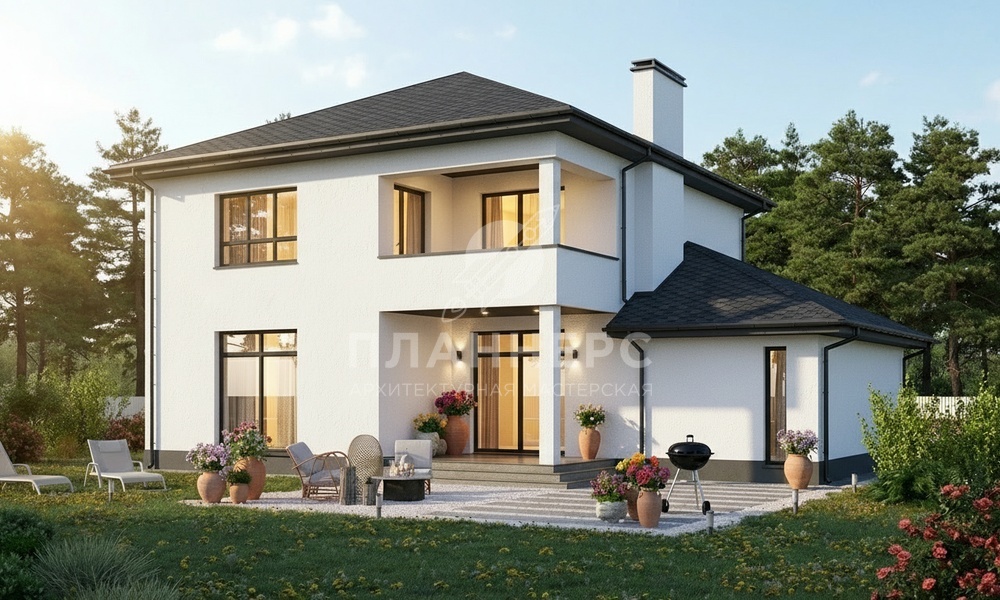

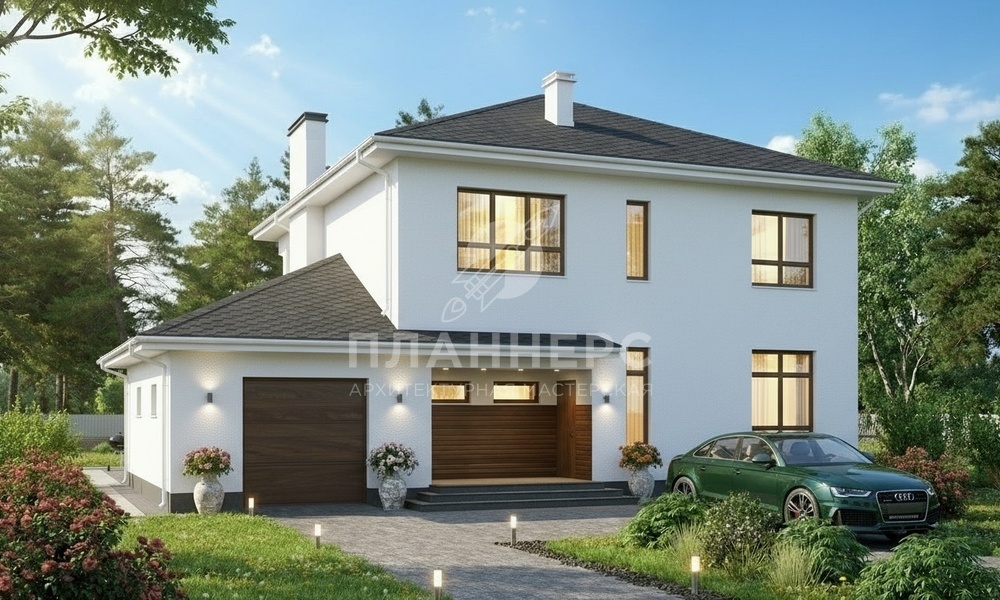

Проект двухэтажного дома площадью 204,32 м² разработан как современный и просторный жилой дом для комфортного проживания семьи. Архитектура здания сочетает чёткие пропорции и лаконичные формы, благодаря чему дом выглядит современно и гармонично размещается на участке. Фасад, выполненный из светлой декоративной штукатурки, придаёт дому лёгкий и аккуратный внешний облик, визуально делая архитектуру более светлой и выразительной.
Габариты здания составляют 15,7 × 13,55 м, что позволяет удобно организовать внутреннюю планировку и разместить все основные помещения на двух уровнях. Проект дома предусматривает четыре спальни, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для тех, кому необходимо дополнительное пространство для кабинета или гостевых комнат. В проекте также предусмотрен гараж на один автомобиль, что делает дом удобным для повседневной эксплуатации.
Первый этаж формирует общественную часть дома. Здесь располагаются гостиная, кухня и столовая, объединённые в единое пространство. Также на первом уровне размещены вспомогательные помещения и входная зона с доступом в гараж. Высота потолков составляет 3,18 м, благодаря чему помещения выглядят просторными и хорошо освещёнными.
На втором этаже размещается приватная зона. Здесь располагаются спальни и дополнительные жилые комнаты. Высота потолков второго уровня составляет 2,87 м, что обеспечивает комфортное пространство для отдыха.
Из жилой части предусмотрен выход на открытую террасу или веранду. Дом с террасой расширяет жилое пространство и позволяет создать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит фундаментная плита. Наружные стены выполнены из газобетонных блоков и отделаны светлой декоративной штукатуркой. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные и чердачные перекрытия выполнены из монолитных железобетонных плит, что обеспечивает прочность и долговечность конструкции. Связь между этажами осуществляется по монолитной лестнице, а проёмы усилены монолитными перемычками.
Цоколь высотой 0,5 м облицован клинкерным кирпичом, защищающим нижнюю часть фасада.
Дом перекрыт крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты перфорированными софитами, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 204 м² с четырьмя спальнями, гаражом и террасой. Такой современный дом станет удобным и практичным решением для постоянного проживания семьи.
