Проект двухэтажного дома 204,32 м² с террасой, гаражом и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

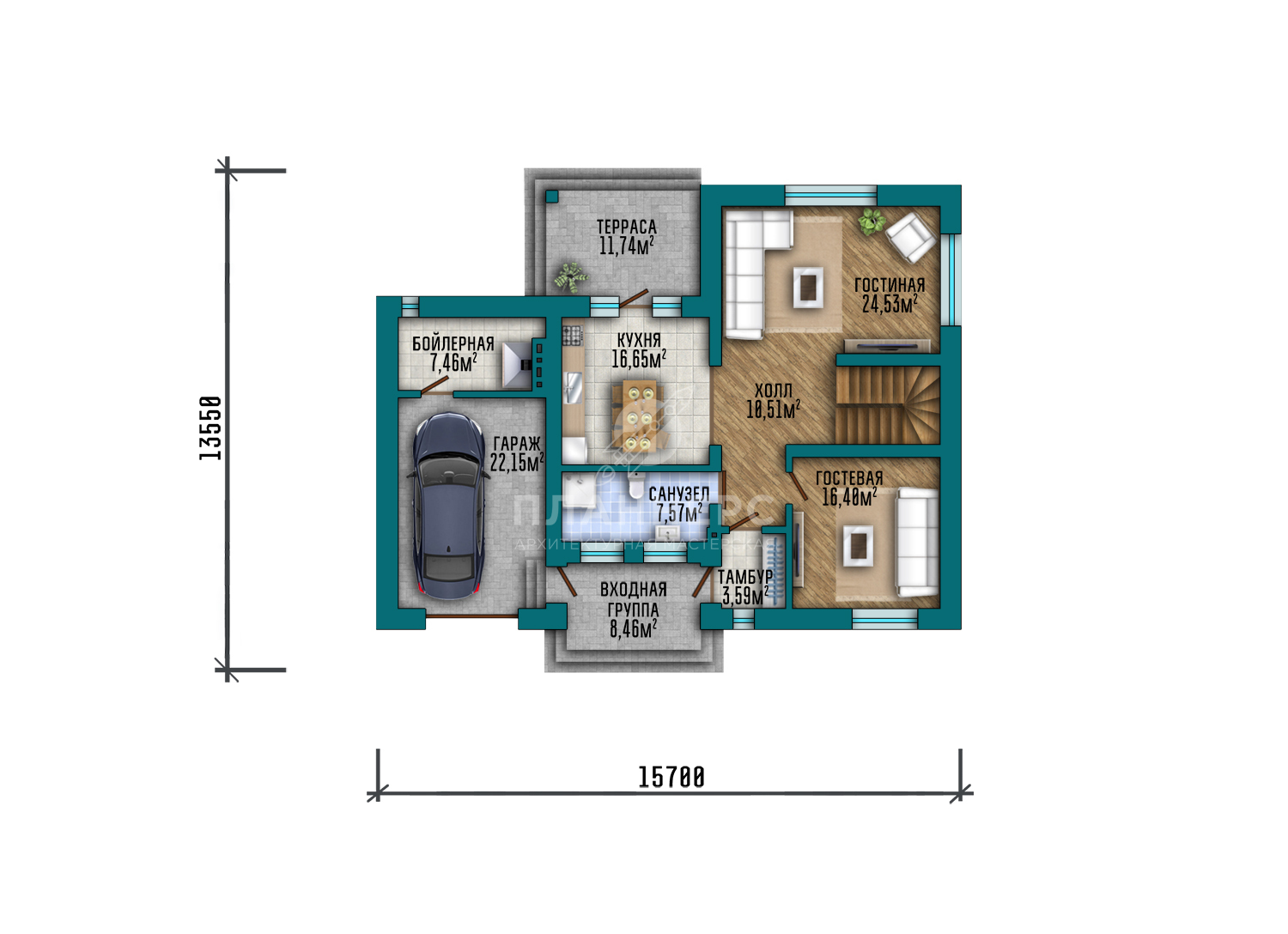

- Площадь этажа 129.06 м2
- Входная группа 8.46 м2
- Тамбур 3.59 м2
- Санузел 7.57 м2
- Холл 10.51 м2
- Гостевая 16.40 м2
- Гостиная 24.53 м2
- Кухня 16.65 м2
- Терраса 11.74 м2
- Бойлерная 7.46 м2
- Гараж 22.15 м2

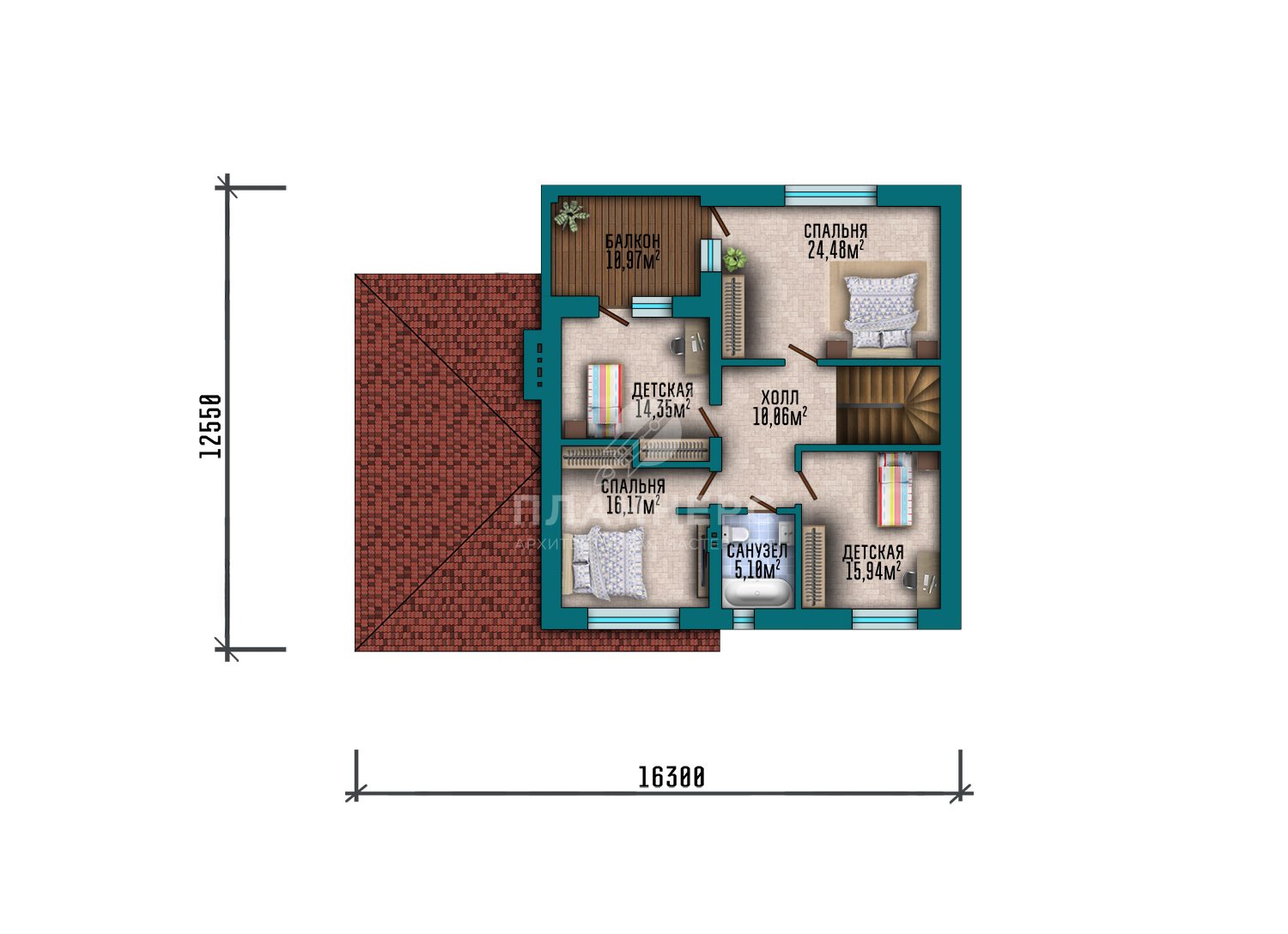

- Площадь этажа 97.07 м2
- Холл 10.06 м2
- Санузел 5.10 м2
- Детская 15.94 м2
- Спальня 24.48 м2
- Спальня 16.17 м2
- Детская 14.35 м2
- Балкон 10.97 м2
Запросите PDF презентацию проекта!

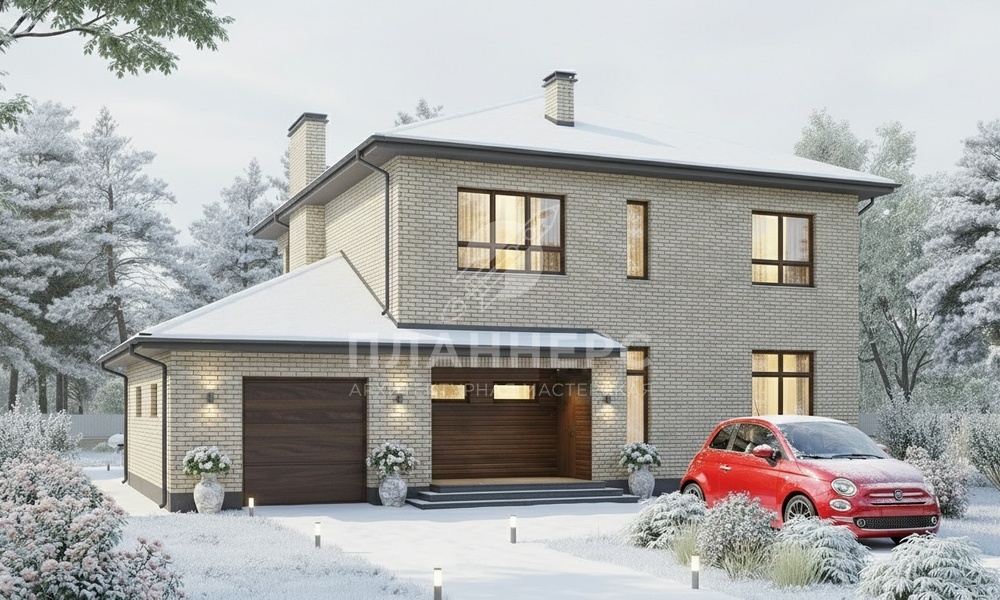

Проект двухэтажного дома площадью 204,32 м² разработан как современный семейный дом с удобной планировкой и выразительной архитектурой. Компактный объём здания и продуманные пропорции позволяют дому гармонично размещаться на участке и формировать аккуратный архитектурный силуэт. Фасад из светлого облицовочного кирпича придаёт зданию лёгкий и элегантный внешний облик, подчёркивая современный характер архитектуры и создавая образ практичного дома из кирпича.
Габариты здания составляют 15,7 × 13,55 м, что позволяет эффективно организовать внутреннее пространство и обеспечить комфортное расположение всех помещений. Проект дома предусматривает четыре спальни, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для владельцев, которым необходимы дополнительные комнаты для гостей, кабинета или личных пространств. В проекте также предусмотрен гараж на один автомобиль.
Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, образующие просторную общую зону. Также на первом уровне размещены вспомогательные помещения и входная зона с доступом в гараж. Высота потолков составляет 3,18 м, благодаря чему помещения выглядят светлыми и просторными.
Второй этаж предназначен для приватной зоны. Здесь расположены спальни и дополнительные жилые комнаты. Высота помещений второго уровня составляет 2,87 м, что создаёт комфортный интерьер и удобное пространство для отдыха.

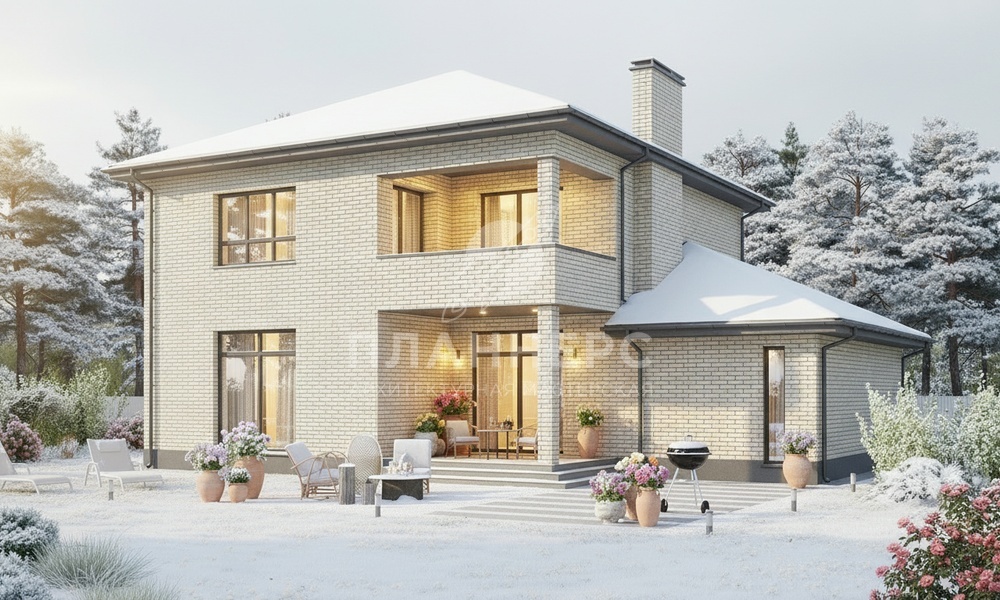

Из жилой части дома предусмотрен выход на открытую террасу или веранду. Дом с террасой расширяет жилое пространство и позволяет создать уютную зону отдыха на свежем воздухе.
Конструктивной основой здания служит фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой светлым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные и чердачные перекрытия выполнены из монолитных железобетонных плит. Связь между этажами обеспечивается монолитной лестницей, а проёмы усилены монолитными перемычками.
Цоколь высотой 0,5 м облицован клинкерным кирпичом, защищающим нижнюю часть фасада.
Дом перекрыт крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты перфорированными софитами, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 204 м² с четырьмя спальнями, гаражом и террасой. Такой дом из светлого кирпича станет удобным и долговечным решением для комфортного проживания семьи.
