Проект двухэтажного дома 184,4 м² с террасой и фасадом из светлой декоративной штукатурки
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
перекрытия сборные плиты перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический
перекрытия сборные плиты перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

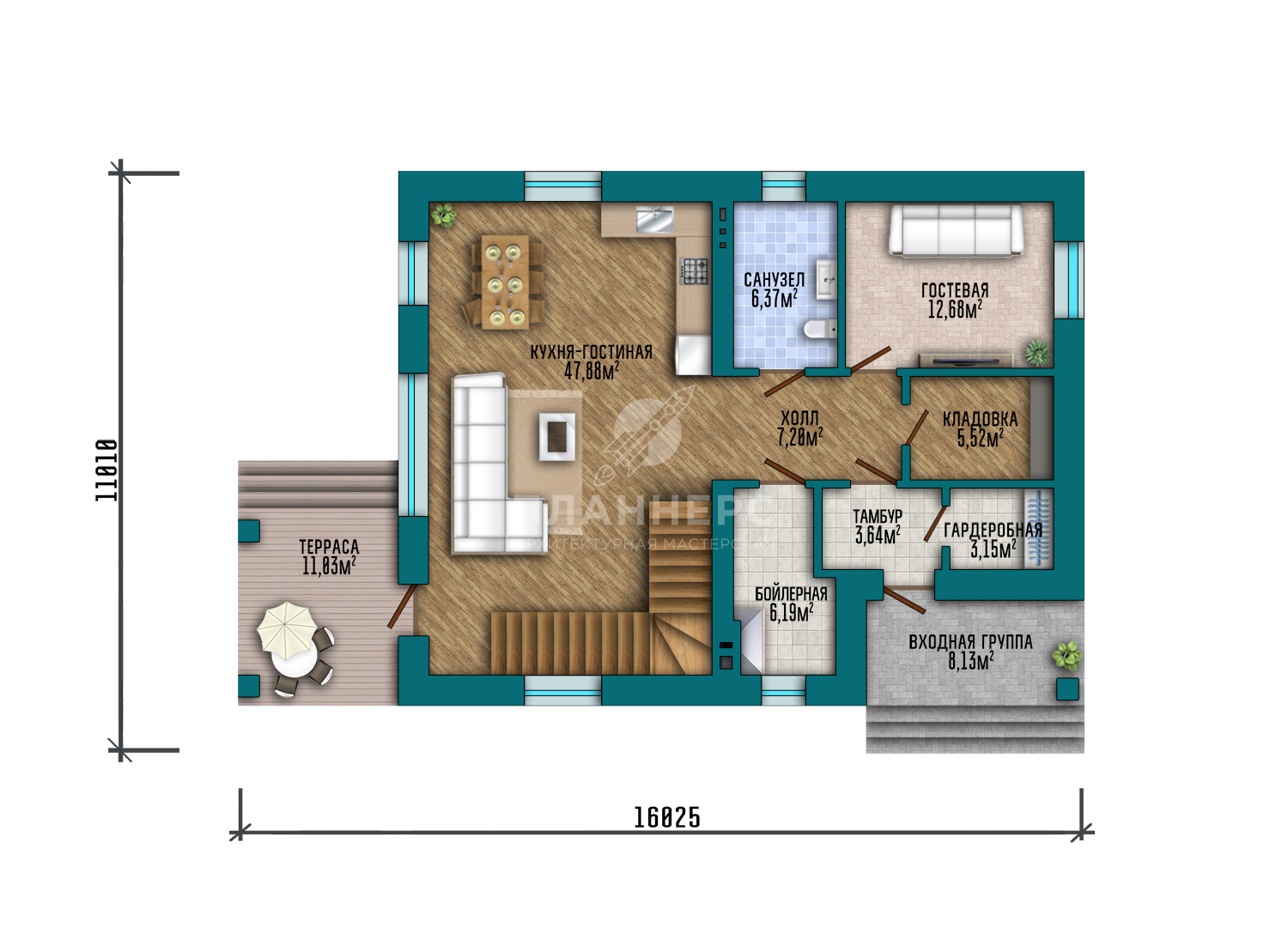

- Площадь этажа 111.79 м2
- Входная группа 8.13 м2
- Тамбур 3.64 м2
- Гардероб 3.15 м2
- Бойлерная 6.19 м2
- Кладовая 5.52 м2
- Гостевая 12.68 м2
- Санузел 6.37 м2
- Холл 7.20 м2
- Кухня-гостиная 47.88 м2
- Терраса 11.03 м2

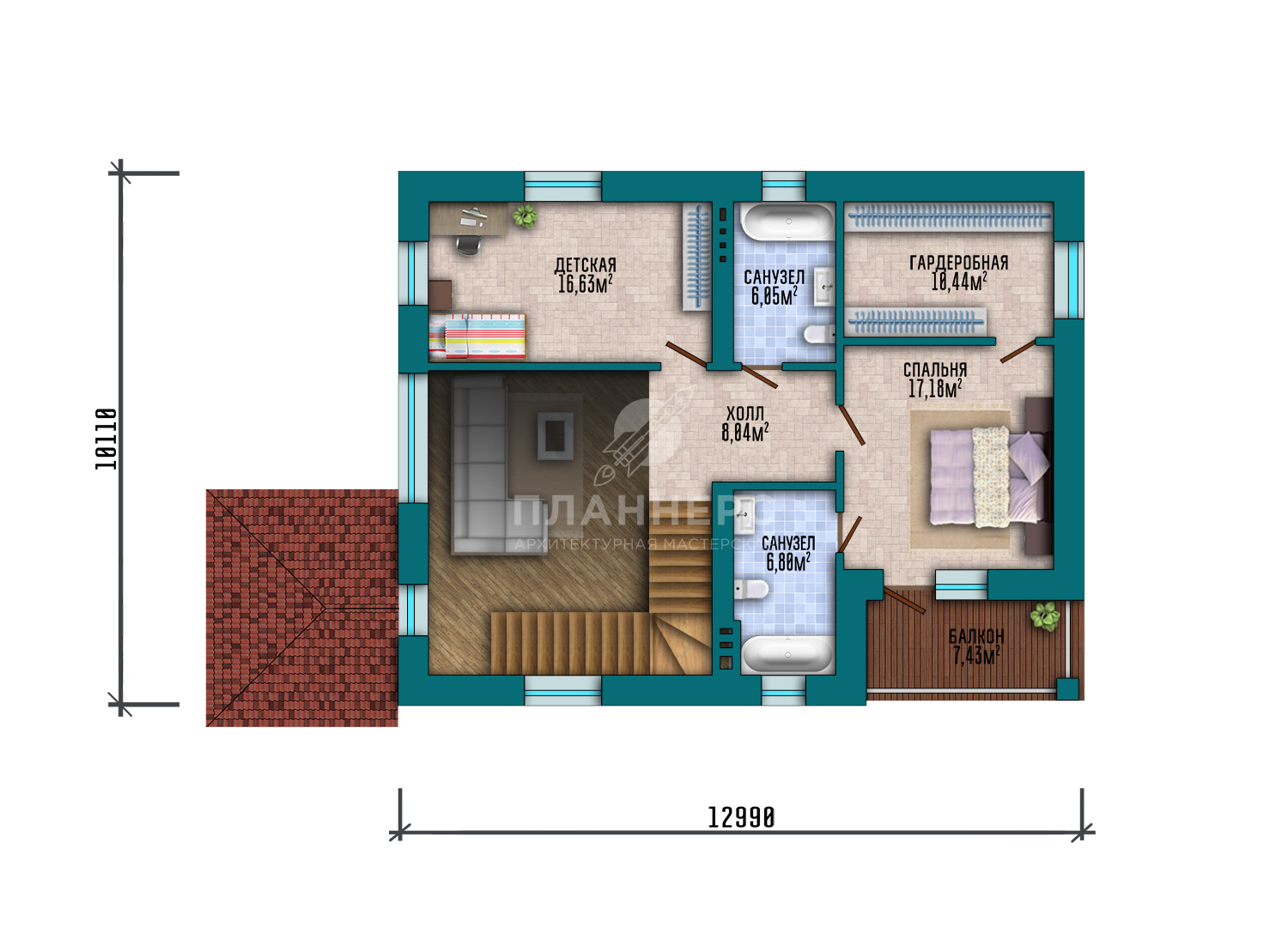

- Площадь этажа 72.57 м2
- Холл 8.04 м2
- Детская 16.63 м2
- Санузел 6.05 м2
- Гардероб 10.44 м2
- Спальня 17.18 м2
- Санузел 6.80 м2
- Балкон 7.43 м2
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 184,4 м² выполнен в современной архитектуре и сочетает удобную планировку, выразительные пропорции и надёжные строительные решения. Дом отличается компактными габаритами и чёткой геометрией, благодаря чему здание гармонично размещается на участке и выглядит современно. Фасад, отделанный светлой декоративной штукатуркой, формирует аккуратный и лёгкий внешний облик здания, подчёркивая архитектурные линии и придавая дому современный характер.
Габариты здания составляют 16 × 11 м, что позволяет эффективно использовать площадь участка и создать функциональную внутреннюю планировку. Проект дома предусматривает три спальни, поэтому такой двухэтажный дом подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для гостей или домашнего кабинета.
Первый этаж предназначен для основной общественной зоны. Здесь располагается гостиная, объединённая с кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 3,315 м, благодаря чему пространство выглядит просторным и хорошо освещённым.
Второй этаж формирует приватную часть дома. Здесь размещаются спальни и дополнительные жилые комнаты. Высота потолков второго уровня составляет 3,135 м, что обеспечивает комфортный объём помещений.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой позволяет расширить жилое пространство и создать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитный ленточный фундамент, обеспечивающий устойчивость и долговечность строения. Наружные стены выполнены из керамических блоков с отделкой светлой декоративной штукатуркой. Внутренние несущие стены и перегородки выполнены из керамического кирпича.
Междуэтажные и чердачные перекрытия выполнены из сборных железобетонных плит. Связь между этажами осуществляется по металлической лестнице индивидуального изготовления, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,28 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт крышей с уклоном 20°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 185 м² с тремя спальнями и террасой. Такой дом с фасадом из декоративной штукатурки станет практичным и удобным решением для постоянного проживания семьи.
