Проект двухэтажного дома 204,32 м² с террасой, гаражом и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

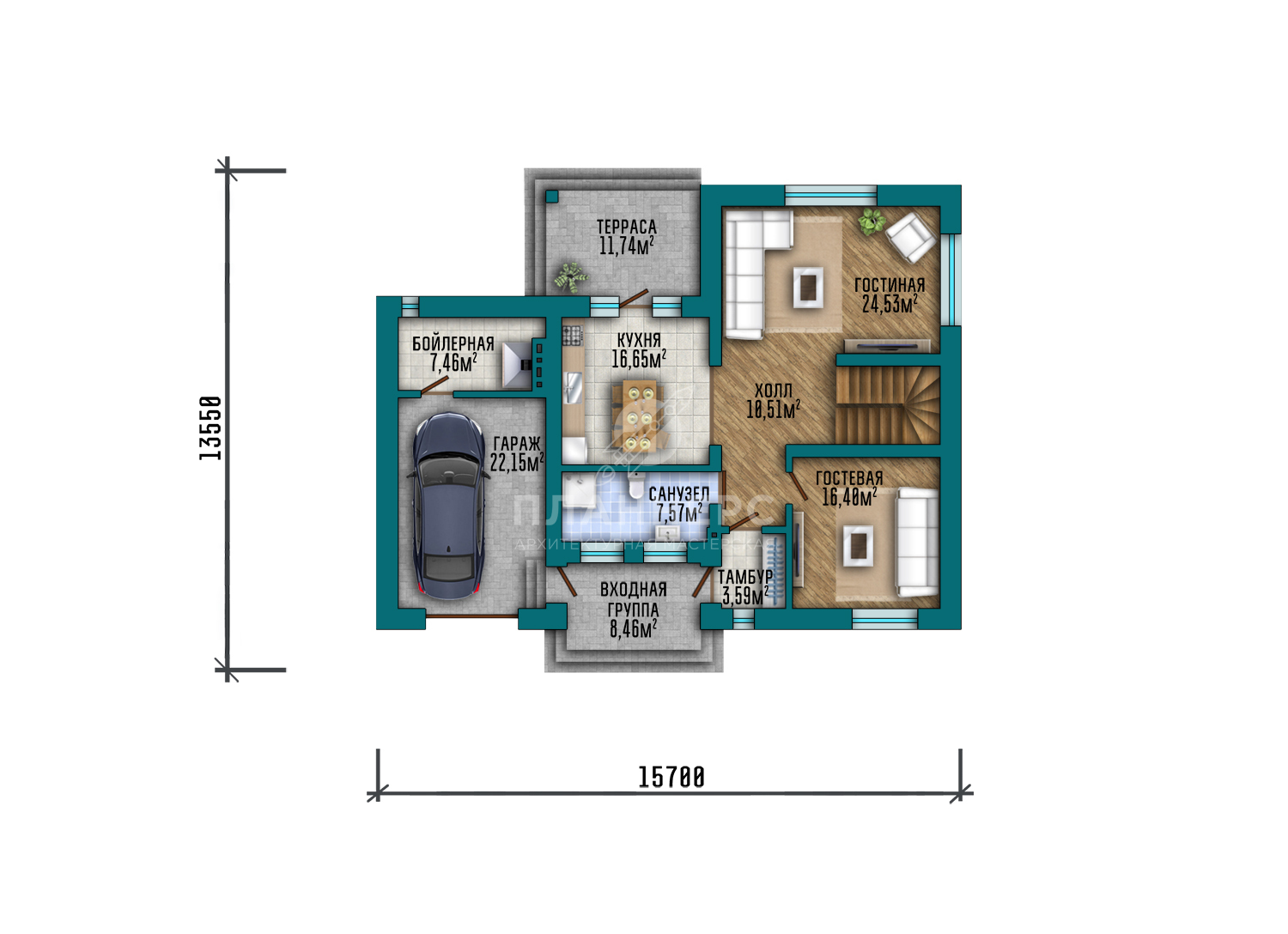

- Площадь этажа 129.06 м2
- Входная группа 8.46 м2
- Тамбур 3.59 м2
- Санузел 7.57 м2
- Холл 10.51 м2
- Гостевая 16.40 м2
- Гостиная 24.53 м2
- Кухня 16.65 м2
- Терраса 11.74 м2
- Бойлерная 7.46 м2
- Гараж 22.15 м2

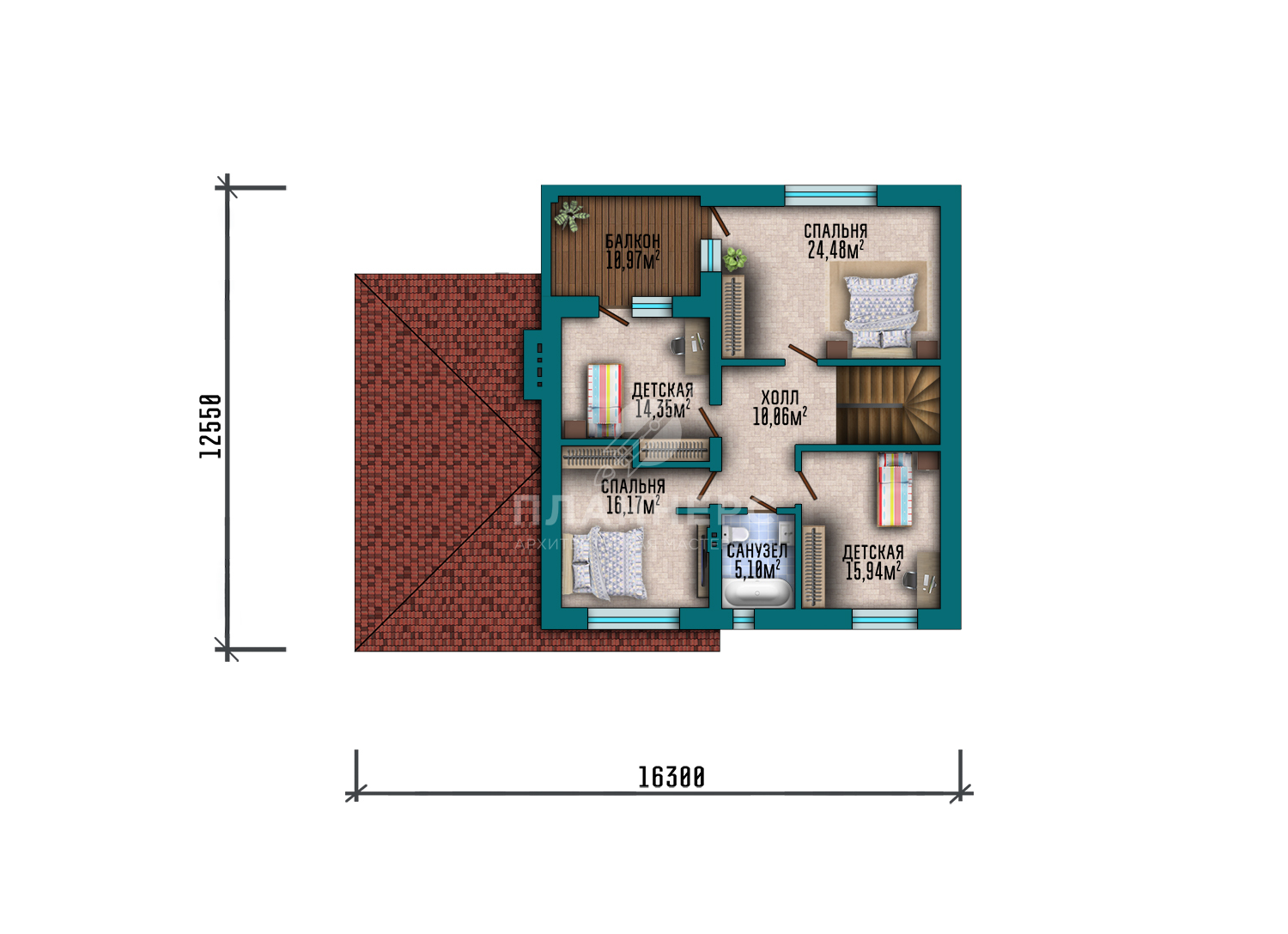

- Площадь этажа 97.07 м2
- Холл 10.06 м2
- Санузел 5.10 м2
- Детская 15.94 м2
- Спальня 24.48 м2
- Детская 14.35 м2
- Спальня 16.17 м2
- Балкон 10.97 м2
Запросите PDF презентацию проекта!

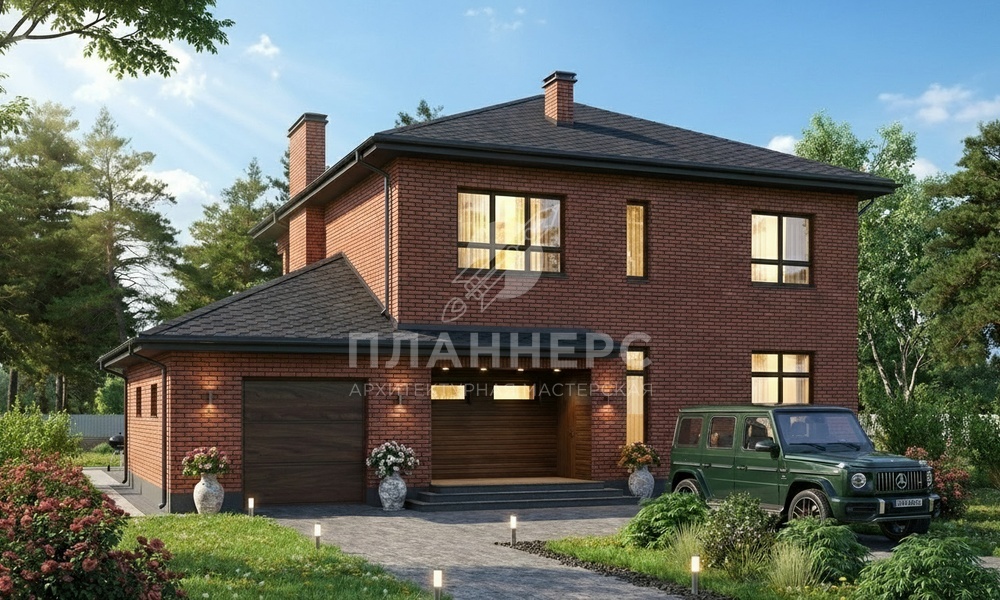

Проект двухэтажного дома площадью 204,32 м² выполнен в современной архитектуре и рассчитан на комфортное проживание семьи. Дом отличается выразительными пропорциями и рациональной организацией пространства, благодаря чему здание гармонично размещается на участке и выглядит солидно и современно. Фасад из красного облицовочного кирпича формирует надёжный и долговечный внешний облик здания, подчёркивая архитектурную геометрию и создавая классический образ современного дома из кирпича.
Габариты здания составляют 15,7 × 13,55 м, что позволяет удобно разместить дом на участке и создать просторную планировку. Проект дома предусматривает четыре спальни, поэтому такой двухэтажный дом подойдёт для семьи с детьми или для владельцев, которым требуется дополнительное пространство для кабинета или гостевых комнат. В проекте также предусмотрен гараж на один автомобиль, что делает дом более удобным для повседневной эксплуатации.
Планировка дома распределена по двум уровням. Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, а также вспомогательные помещения и входная зона с доступом в гараж. Высота потолков первого уровня составляет 3,18 м, что создаёт ощущение простора и обеспечивает хорошее естественное освещение.
На втором этаже размещается приватная зона. Здесь располагаются спальни и дополнительные жилые комнаты. Высота потолков второго уровня составляет 2,87 м, что обеспечивает комфортный объём помещений.

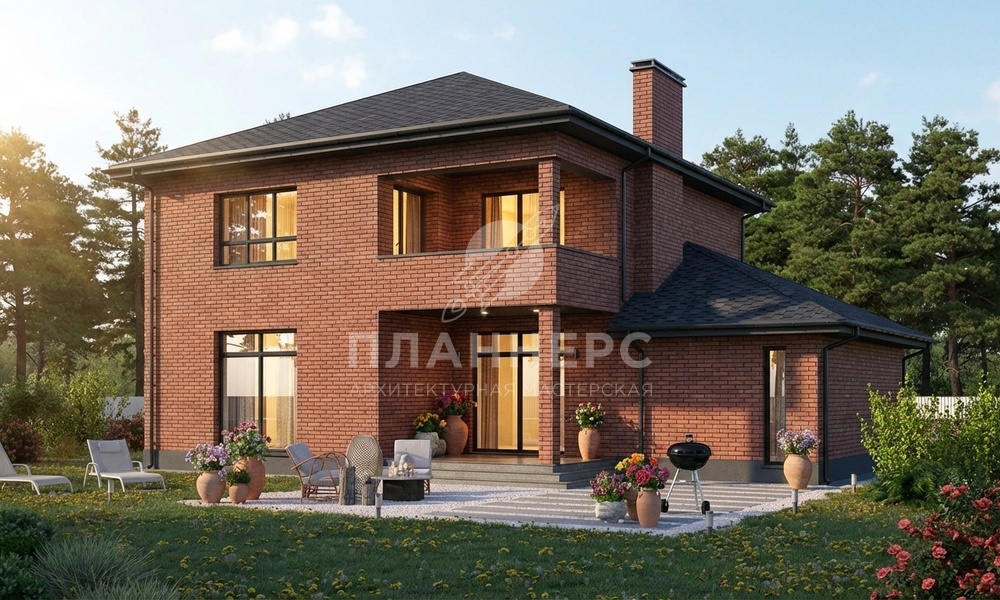

Из жилой части предусмотрен выход на террасу или веранду. Дом с террасой позволяет расширить жилое пространство и создать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные и чердачные перекрытия выполнены из монолитных железобетонных плит, что повышает прочность конструкции. Связь между этажами осуществляется по монолитной лестнице, а проёмы усилены монолитными перемычками.
Цоколь высотой 0,5 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты перфорированными софитами, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 200 м² с четырьмя спальнями, гаражом и террасой. Такой дом из красного кирпича станет надёжным и практичным решением для комфортного проживания семьи.
