Проект одноэтажного дома 123 м² с террасой и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!
Современный проект дома площадью 123 м² представляет собой компактный и функциональный одноэтажный дом, рассчитанный на комфортное проживание семьи. Здание имеет габариты 16,3 × 11,6 м и отличается продуманной архитектурой с лаконичными линиями и спокойной геометрией. Фасад из светлого кирпича придаёт дому аккуратный и современный внешний вид, благодаря чему дом гармонично смотрится как в городской застройке, так и на загородном участке.

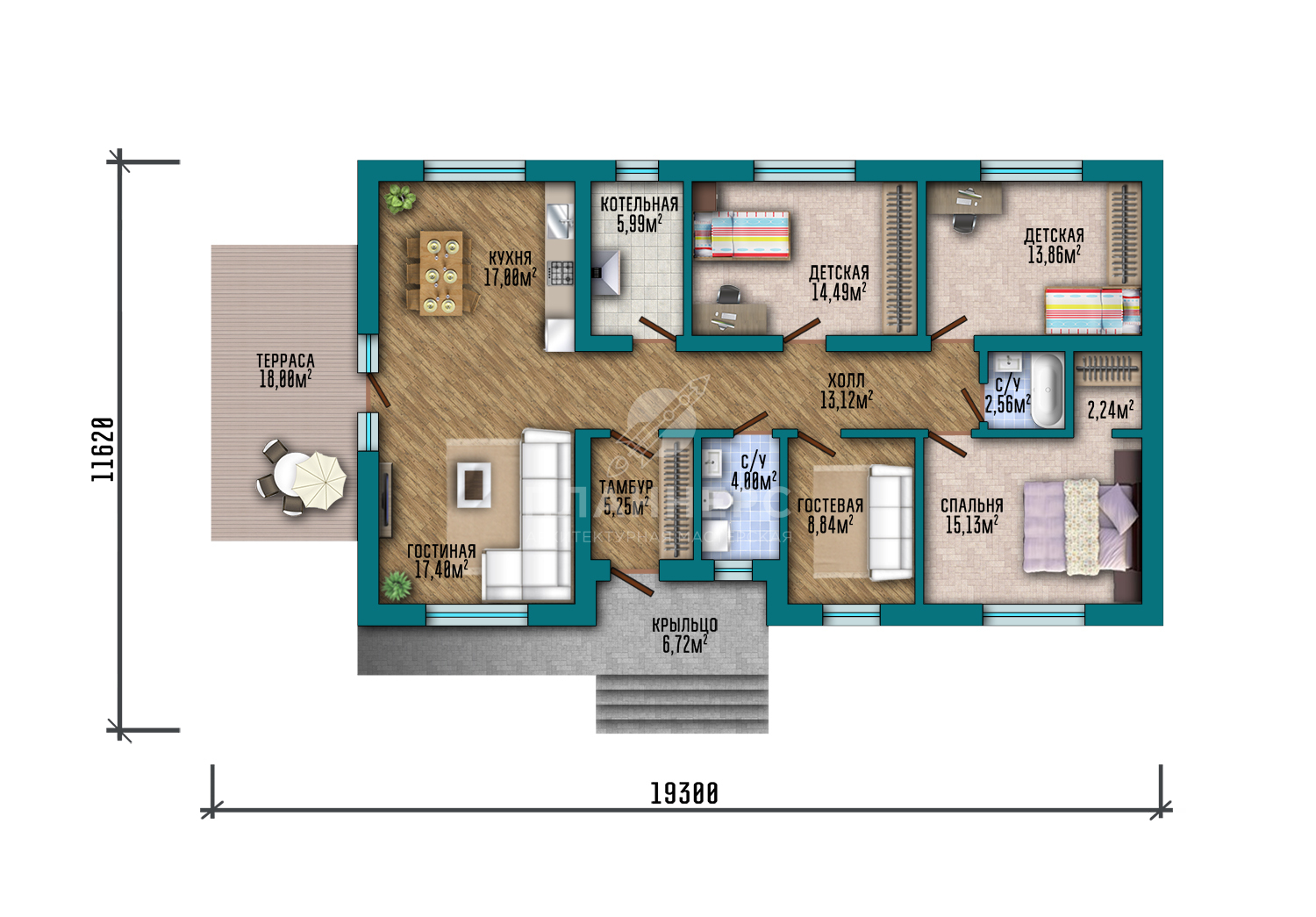

Планировочное решение организовано на одном уровне, так как дом выполнен без мансардного этажа и подвала. Высота помещений составляет 3,1 м, что создаёт ощущение свободного и светлого пространства внутри дома. В проекте предусмотрены четыре спальни и два санузла, что делает этот одноэтажный дом удобным для семьи с детьми или для тех, кому необходимы дополнительные комнаты для гостей или работы.
Общая жилая зона ориентирована на участок и имеет выход на открытую террасу. Дом с террасой позволяет расширить жилое пространство и организовать комфортное место для отдыха на свежем воздухе, семейных ужинов или летних встреч. Терраса становится естественным продолжением внутренних помещений и делает планировку более функциональной.
Конструктивно проект дома выполнен на монолитной фундаментной плите. Наружные стены выполнены из газобетонных блоков с облицовкой из светлого кирпича, благодаря чему дом из кирпича сочетает прочность, долговечность и хорошие теплоизоляционные свойства. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков. Перекрытие выполнено по деревянным балкам, а проёмы усилены сборными газобетонными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом. Завершает архитектуру двускатная крыша с уклоном 25°, покрытая гибкой черепицей. Карнизы подшиты профлистом с полимерным покрытием, а ограждения крыльца выполнены из металла и стекла.
