Проект дома в стиле хай-тек 552 м² с фасадом из серого кирпича, плоской крышей и гаражом на два автомобиля
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия Монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия Монолитная плита
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

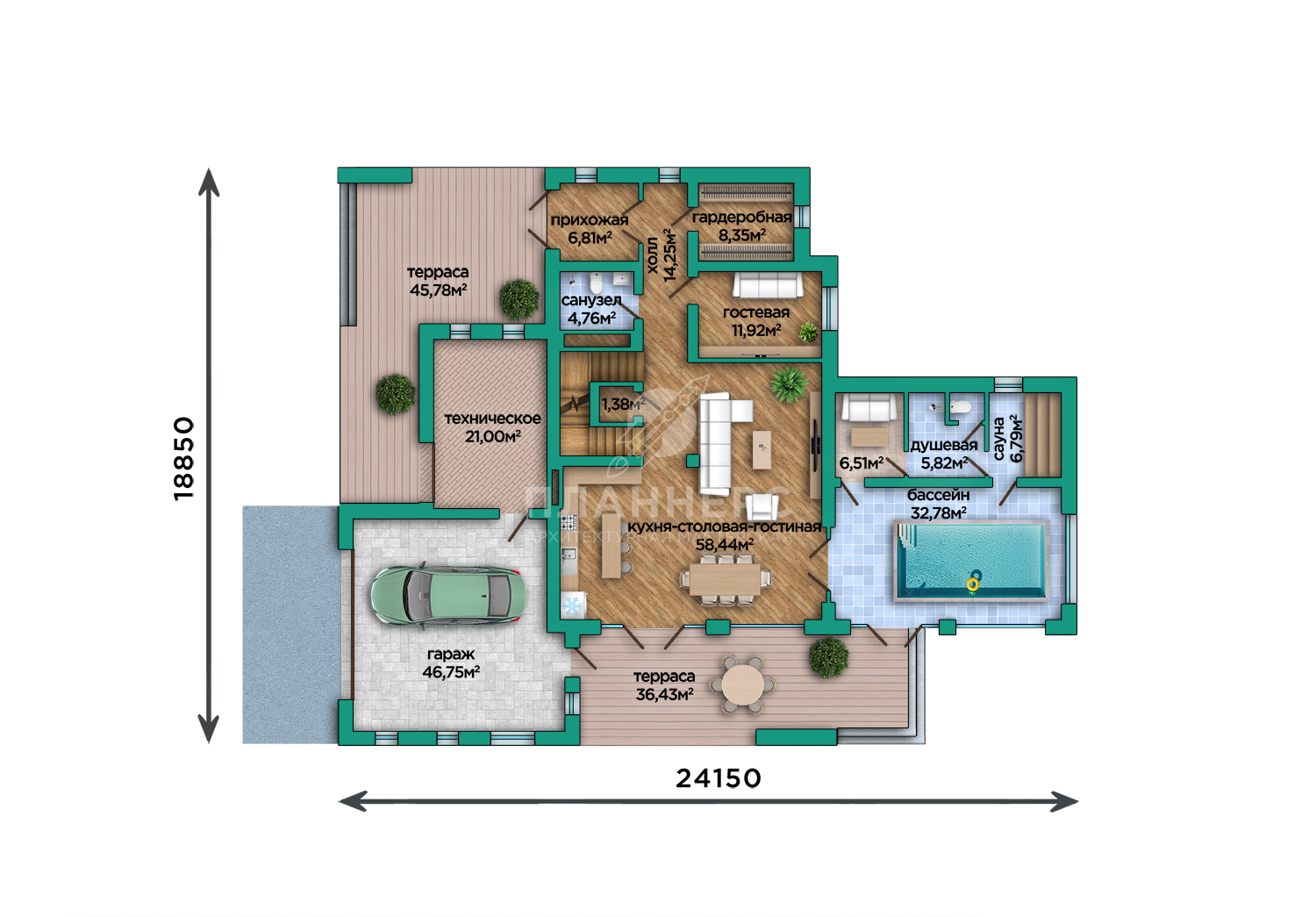

- Площадь этажа 307.77 м2
- Гараж 46.75 м2
- Терраса 45.78 м2
- Техническое помещение 21.00 м2
- Кладовая 1.38 м2
- Санузел 4.76 м2
- Прихожая 6.81 м2
- Холл 14.25 м2
- Гардероб 8.35 м2
- Гостевая 11.92 м2
- Кухня-столовая-гостиная 58.44 м2
- Бассейн 32.78 м2
- Душевая 5.82 м2
- Сауна 6.79 м2
- Комната отдыха 6.51 м2
- Терраса 36.43 м2

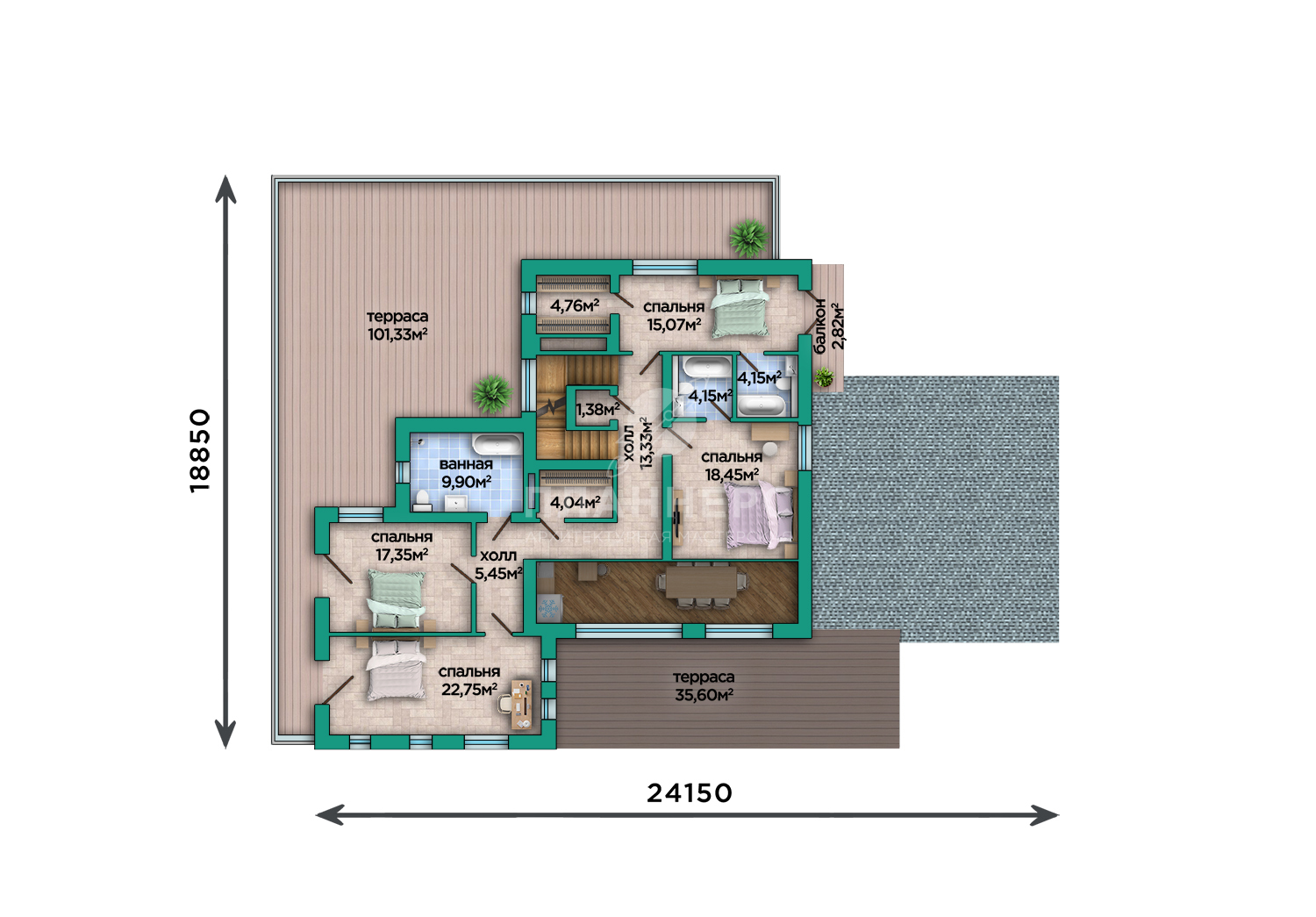

- Площадь этажа 260.53 м2
- Терраса 101.33 м2
- Гардероб 4.76 м2
- Спальня 15.07 м2
- Балкон 2.82 м2
- Санузел 4.15 м2
- Санузел 4.15 м2
- Спальня 18.45 м2
- Холл 13.33 м2
- Кладовая 1.38 м2
- Гардероб 4.04 м2
- Ванная 9.90 м2
- Холл 5.45 м2
- Спальня 17.35 м2
- Спальня 22.75 м2
- Терраса 35.60 м2

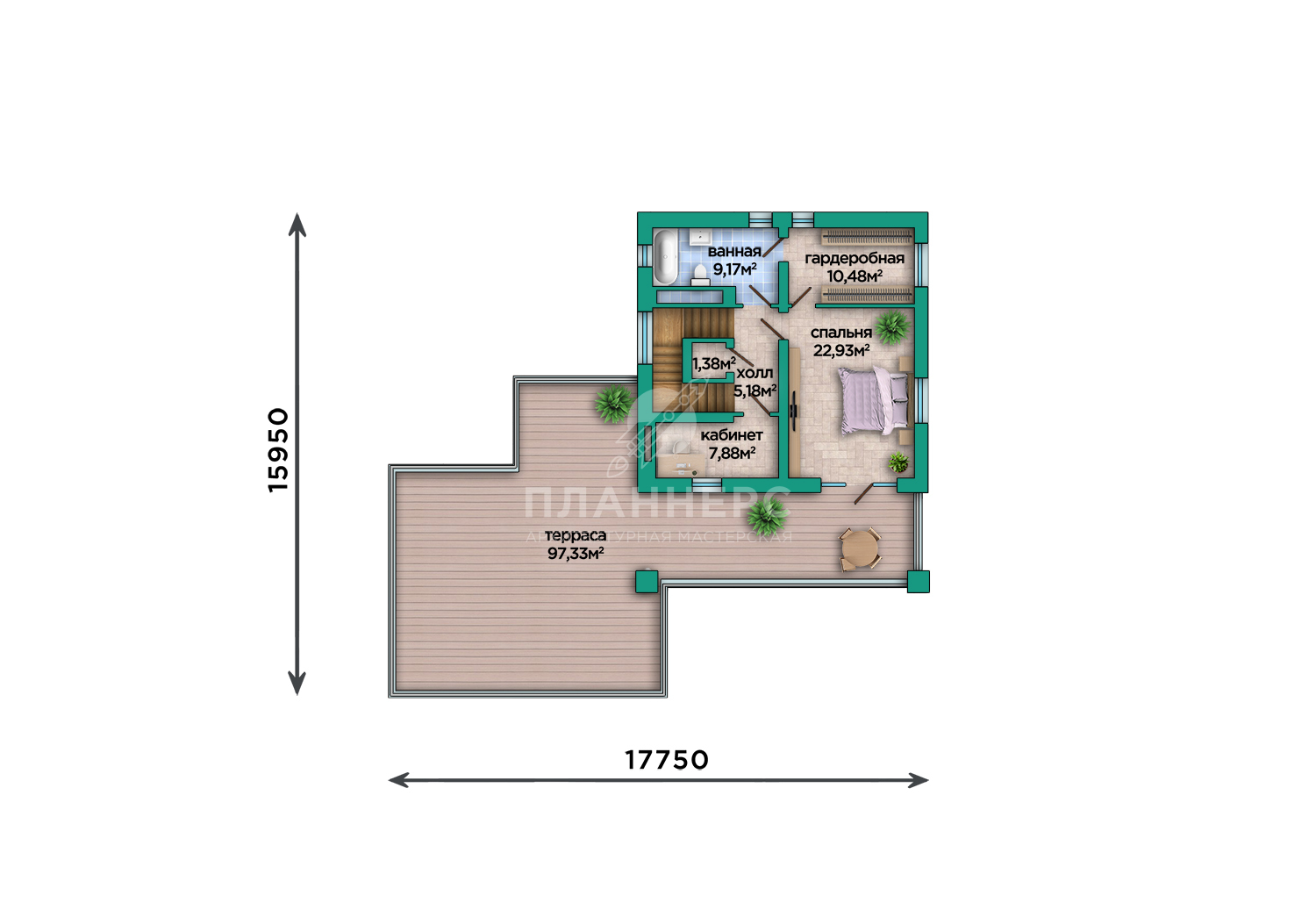

- Площадь этажа 154.35 м2
- Терраса 97.33 м2
- Кабинет 7.88 м2
- Холл 5.18 м2
- Кладовая 1.38 м2
- Ванная 9.17 м2
- Спальня 22.93 м2
- Гардероб 10.48 м2
Запросите PDF презентацию проекта!
Проект представляет собой просторный трёхэтажный жилой дом общей площадью 552,16 м², выполненный в архитектуре хай-тек с акцентом на строгую геометрию и современные материалы. Фасад из серого облицовочного кирпича подчёркивает графичность объёмов, придаёт дому сдержанный и статусный облик и органично вписывает здание в современную жилую среду.
Габариты дома 24,15 × 18,85 м позволяют сформировать масштабное и функциональное пространство с чётким зонированием. Планировочная структура предусматривает пять спален, просторные общественные зоны, террасу и встроенный гараж на два автомобиля, интегрированный в общий архитектурный объём дома.
Дом запроектирован в три полноценных этажа с увеличенной высотой помещений: 3,4 м на первом и 3,2 м на втором и третьем этажах. Такие пропорции обеспечивают ощущение простора и соответствуют концепции современных домов в стиле хай-тек. Общая высота здания составляет 11,95 м, цоколь приподнят на 0,35 м, сохраняя визуальную лёгкость фасадов.
Конструктивная схема основана на монолитной фундаментной плите. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом, внутренние несущие стены и перегородки — из газобетона. Цоколь облицован клинкерным кирпичом, устойчивым к влаге и механическим воздействиям. Межэтажные и чердачные перекрытия запроектированы монолитными, лестница также выполнена из монолита, обеспечивая высокую жёсткость конструкции.
Архитектурный облик дома завершает плоская крыша с наплавляемой мембраной, подчёркивающая современный характер проекта. Ограждения крылец и балконов выполнены из металла и стекла, усиливая ощущение технологичности и визуальной лёгкости строгого кирпичного фасада.
Проект подойдёт тем, кто ищет:
— современный дом в стиле хай-тек большой площади;— трёхэтажный дом с пятью спальнями;— проект с гаражом на два автомобиля и террасой;— архитектурно выразительное и статусное решение для постоянного проживания.
Проект сочетает масштаб, продуманную планировку и актуальные архитектурные решения, формируя современный дом премиального уровня с выразительным фасадом из серого кирпича.
