Проект двухэтажного дома 368 м² с подвалом, террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитное перекрытие
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
перекрытия монолитное перекрытие
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

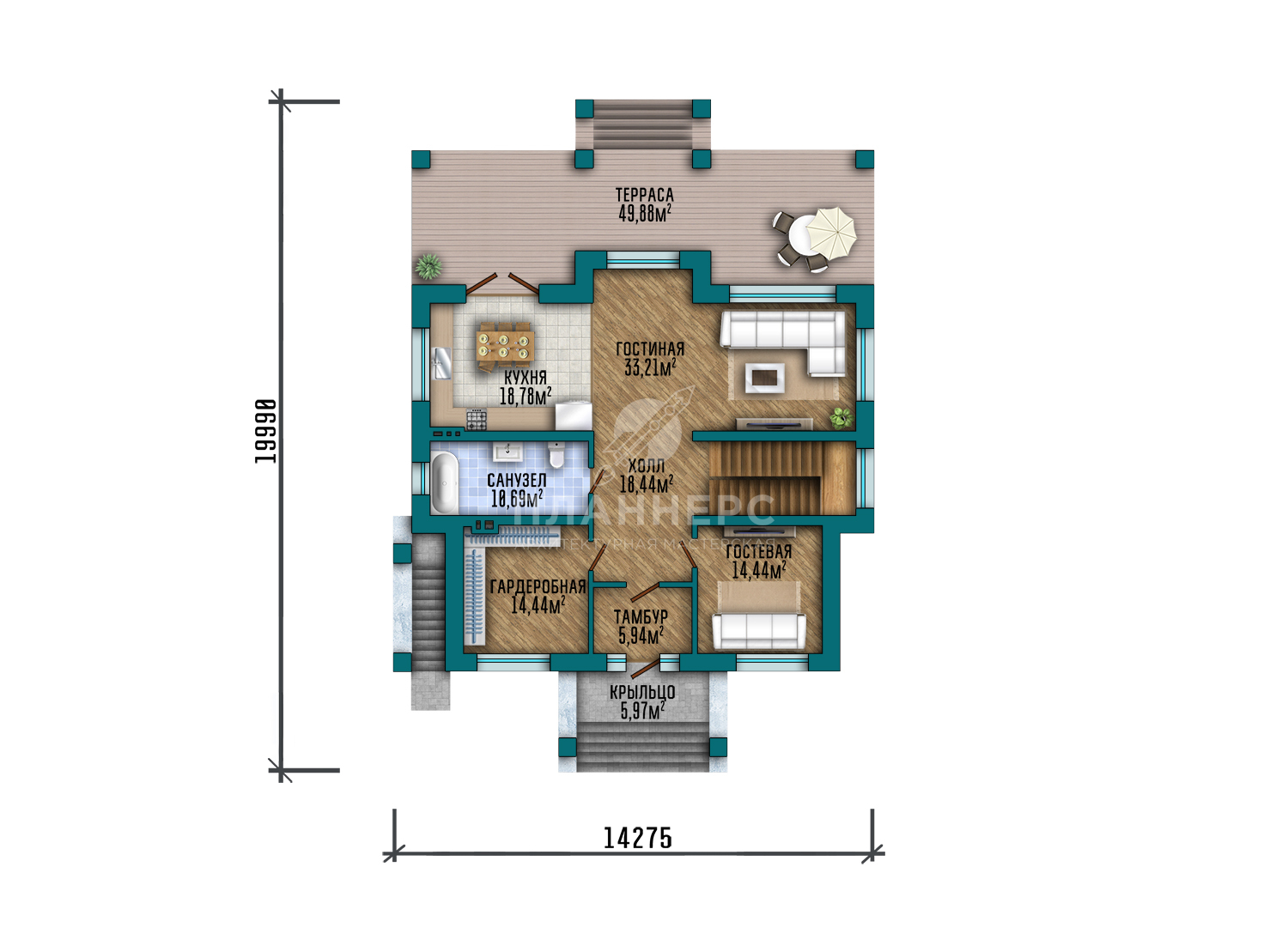

- Площадь этажа 171.79 м2
- Крыльцо 5.97 м2
- Тамбур 5.94 м2
- Холл 18.44 м2
- Гостевая 14.44 м2
- Гардероб 14.44 м2
- Санузел 10.69 м2
- Кухня 18.78 м2
- Гостиная 33.21 м2
- Терраса 49.88 м2

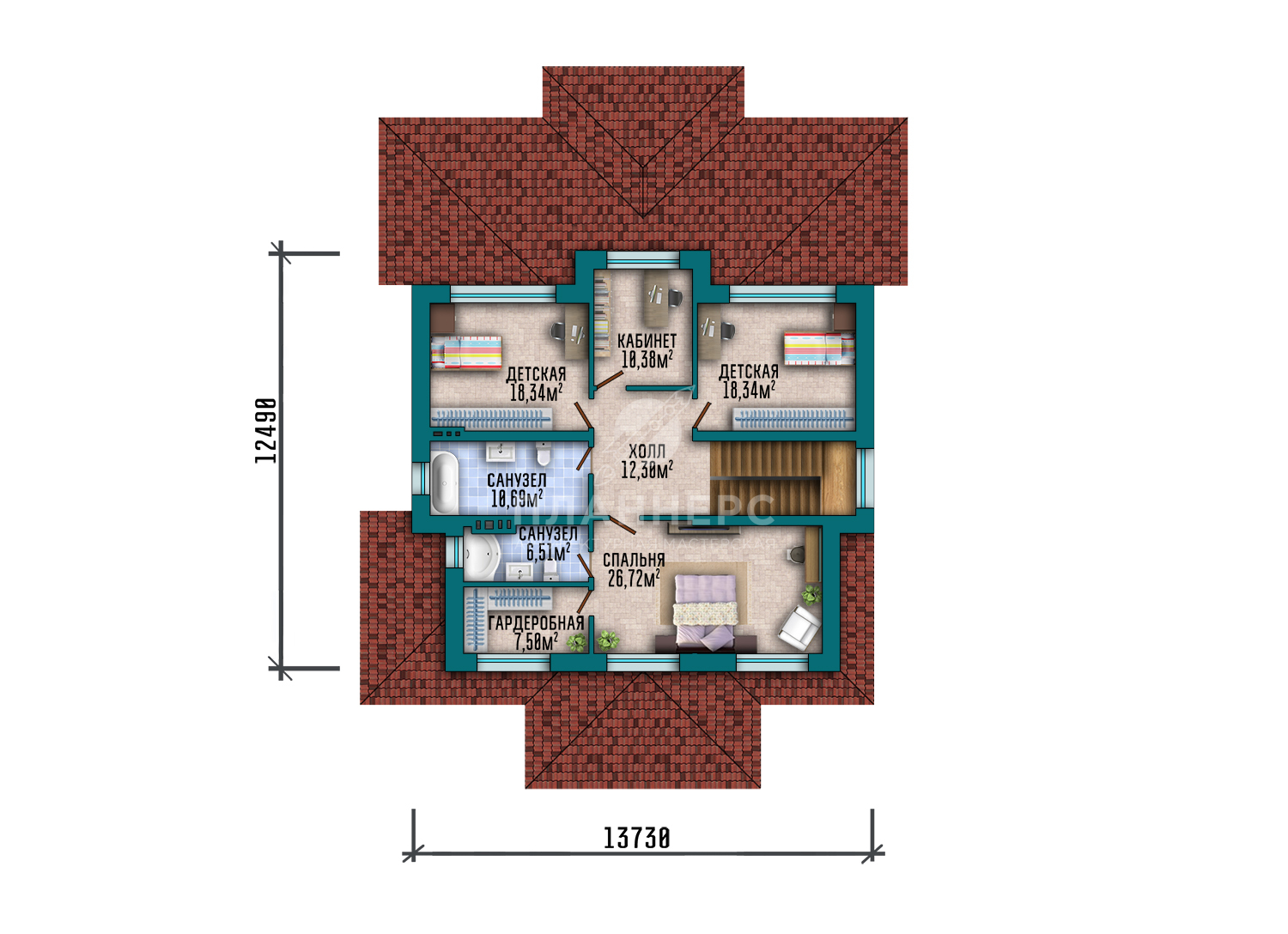

- Площадь этажа 110.78 м2
- Холл 12.30 м2
- Санузел 10.69 м2
- Санузел 6.51 м2
- Гардероб 7.50 м2
- Спальня 26.72 м2
- Детская 18.34 м2
- Детская 18.34 м2
- Кабинет 10.38 м2

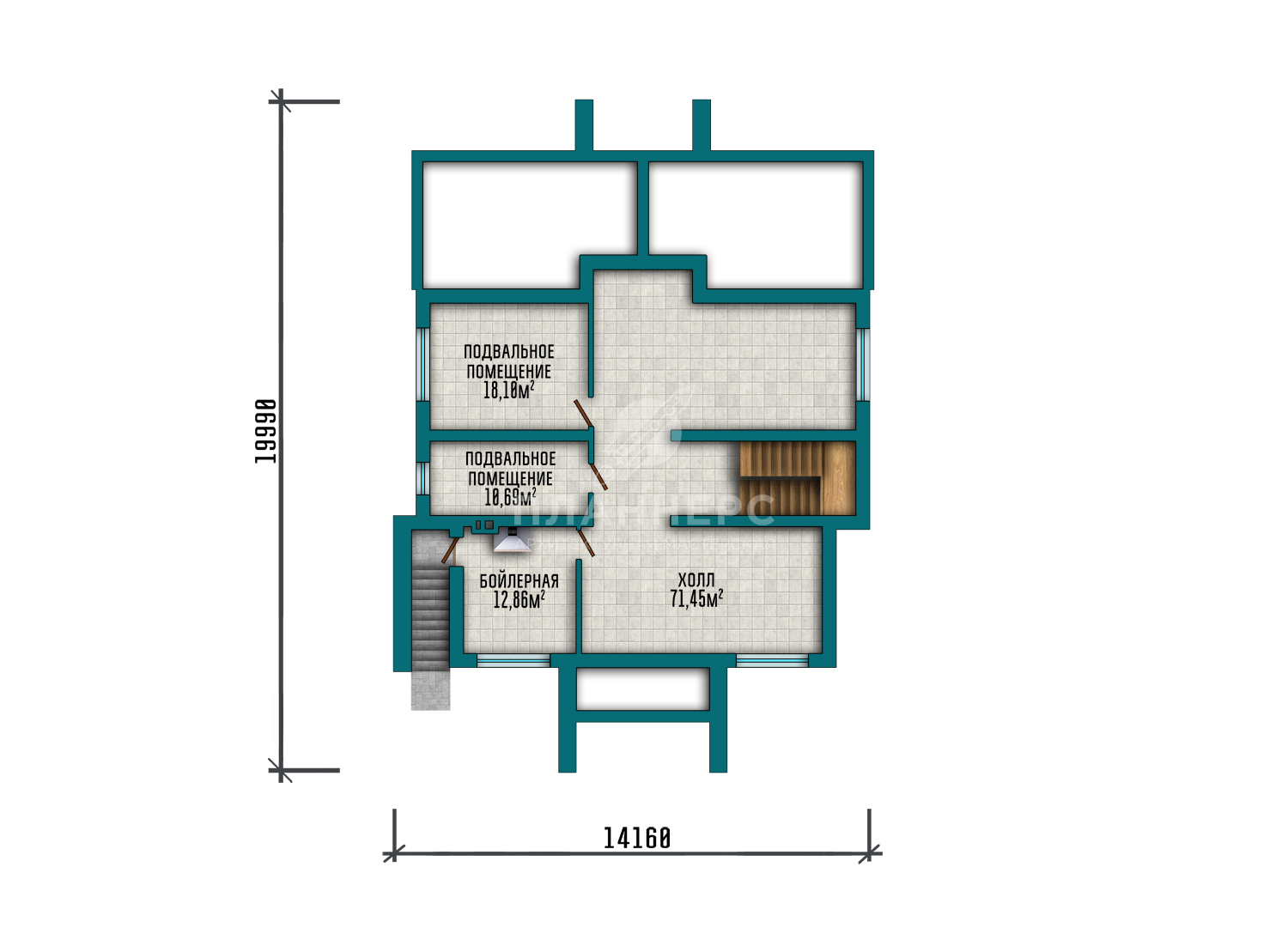

- Площадь этажа 113.1 м2
- Холл 71.45 м2
- Бойлерная 12.86 м2
- Подсобное помещение 10.69 м2
- Подсобное помещение 18.10 м2
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 368 м² представляет собой просторный современный дом, рассчитанный на комфортное проживание семьи. Архитектура здания сочетает выразительные объёмы и лаконичные линии, благодаря чему дом выглядит солидно и гармонично размещается на участке. Фасад выполнен из красного облицовочного кирпича с декоративными элементами из планкена, что придаёт дому тёплый и выразительный внешний облик и формирует образ современного дома из кирпича.
Габариты здания составляют 14,28 × 19,99 м, что позволяет создать просторную и удобную планировку помещений. Проект дома предусматривает четыре спальни, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для тех, кому требуется дополнительное пространство для кабинета, гостевых комнат или зоны отдыха.
Планировка дома включает три уровня. В подвале высотой 2,45 м можно разместить технические помещения, кладовые или дополнительные функциональные зоны. Высокий цоколь высотой 0,9 м подчёркивает архитектуру здания и обеспечивает дополнительную защиту нижней части фасада.
Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, объединённые в единое пространство. Высота потолков составляет 2,9 м, создавая комфортный объём помещений и хорошее естественное освещение.
Второй этаж предназначен для приватной зоны. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений второго уровня составляет 2,95 м, что делает пространство удобным и светлым.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой расширяет жилое пространство и позволяет организовать комфортное место для отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом и декоративными элементами из планкена. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные и чердачные перекрытия выполнены из монолитного железобетона. Связь между этажами осуществляется по железобетонной лестнице, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь отделан декоративным камнем, который защищает нижнюю часть фасада. Дом перекрыт крышей с уклоном 15°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения входной группы и возможных балконов выполнены из дерева.
Проект подойдёт тем, кто ищет просторный современный двухэтажный дом площадью около 370 м² с подвалом, четырьмя спальнями и террасой. Такой дом из красного кирпича станет надёжным и комфортным решением для большой семьи.
