Проект двухэтажного дома 174,6 м² с террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены кирпич керамический
перекрытия железобетонные пустотные плиты перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены кирпич керамический
перекрытия железобетонные пустотные плиты перекрытия
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

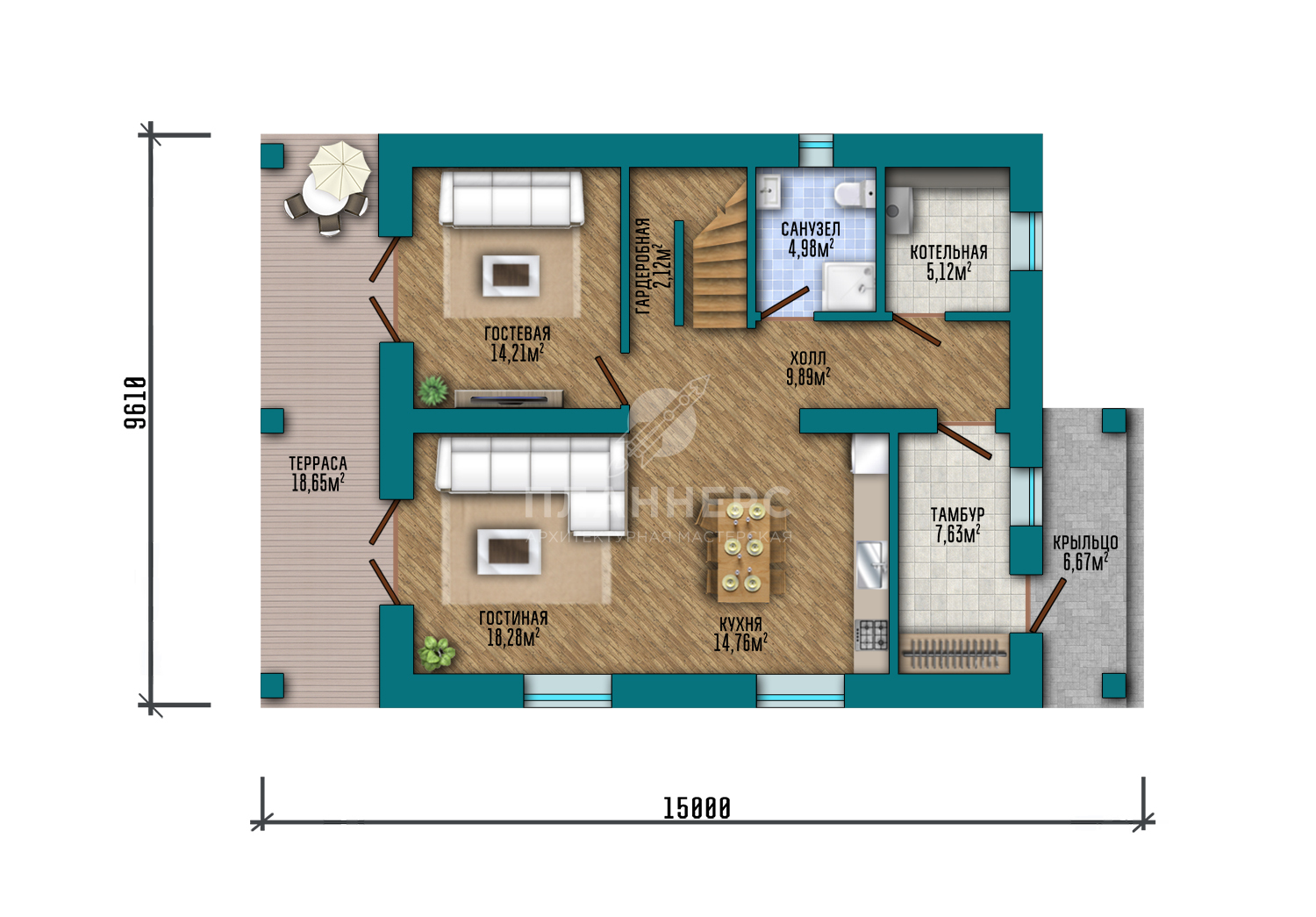

- Площадь этажа 102.31 м2
- Крыльцо 6.67 м2
- Тамбур 7.63 м2
- Котельная 5.12 м2
- Холл 9.89 м2
- Кухня 14.76 м2
- Гостиная 18.28 м2
- Гостевая 14.21 м2
- Гардероб 2.12 м2
- Терраса 18.65 м2
- Санузел 4.98 м2

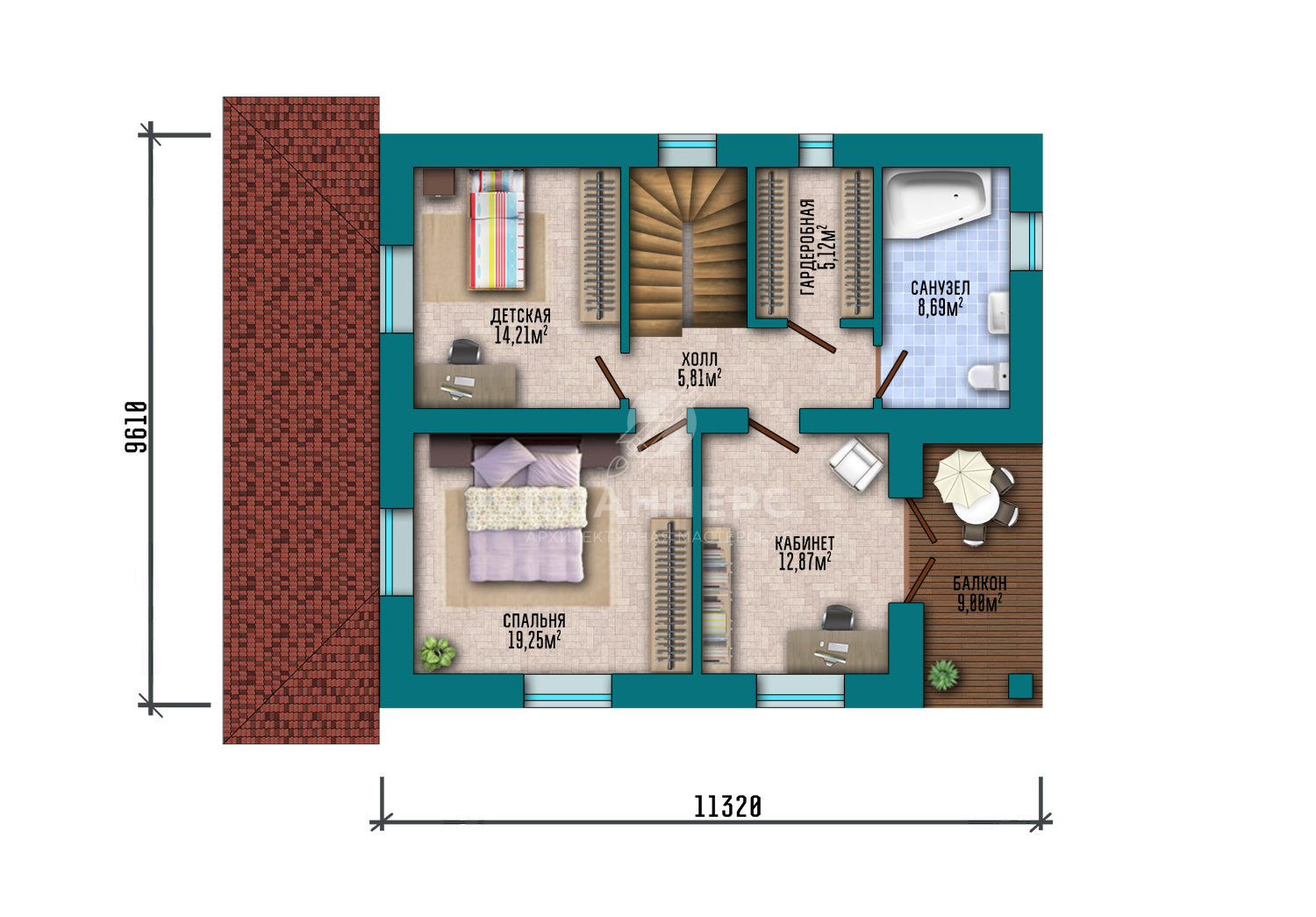

- Площадь этажа 74.95 м2
- Холл 5.81 м2
- Санузел 8.69 м2
- Кабинет 12.87 м2
- Балкон 9.00 м2
- Гардероб 5.12 м2
- Спальня 19.25 м2
- Детская 14.21 м2
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 174,6 м² выполнен в современной архитектуре с компактной и пропорциональной формой здания. Дом отличается аккуратной геометрией и продуманной планировкой, благодаря чему он удобно размещается даже на участке средней площади. Фасад из красного облицовочного кирпича формирует тёплый и выразительный внешний облик здания, придавая дому классический и надёжный характер.
Габариты здания составляют 15 × 9,61 м. Такое решение позволяет рационально организовать внутреннее пространство и создать комфортную планировку для проживания семьи. Проект дома предусматривает четыре спальни, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для владельцев, которым необходимы дополнительные комнаты для кабинета, гостей или хобби.
Планировка дома распределена по двум уровням. Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, а также вспомогательные помещения. Высота потолков первого этажа составляет 3,07 м, что создаёт комфортный объём помещений и обеспечивает хорошее естественное освещение.
На втором этаже размещается приватная зона. Здесь расположены спальни и дополнительные жилые помещения. Высота потолков второго уровня достигает 3,12 м, благодаря чему комнаты выглядят просторными и удобными для отдыха.
Из жилой части дома предусмотрен выход на открытую террасу. Дом с террасой позволяет организовать дополнительное пространство для отдыха на свежем воздухе и может использоваться как летняя столовая или зона для семейных встреч.
Конструктивной основой здания служит монолитный ленточный фундамент. Наружные стены выполнены из керамических блоков с облицовкой красным кирпичом. Внутренние несущие стены и перегородки выполнены из керамического кирпича.
Междуэтажные и чердачные перекрытия выполнены из железобетонных пустотных плит, что обеспечивает прочность конструкции и хорошую звукоизоляцию между этажами. Связь между уровнями осуществляется по лестнице индивидуального изготовления, а проёмы усилены монолитными перемычками.
Цоколь высотой 0,5 м отделан декоративной штукатуркой. Дом перекрыт крышей с уклоном 25°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и балконов выполнены из дерева.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 175 м² с четырьмя спальнями и террасой. Такой дом из красного кирпича станет надёжным и комфортным решением для постоянного проживания семьи.
