Проект дома с мансардным этажом 175,74 м² со светлым кирпичным фасадом
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

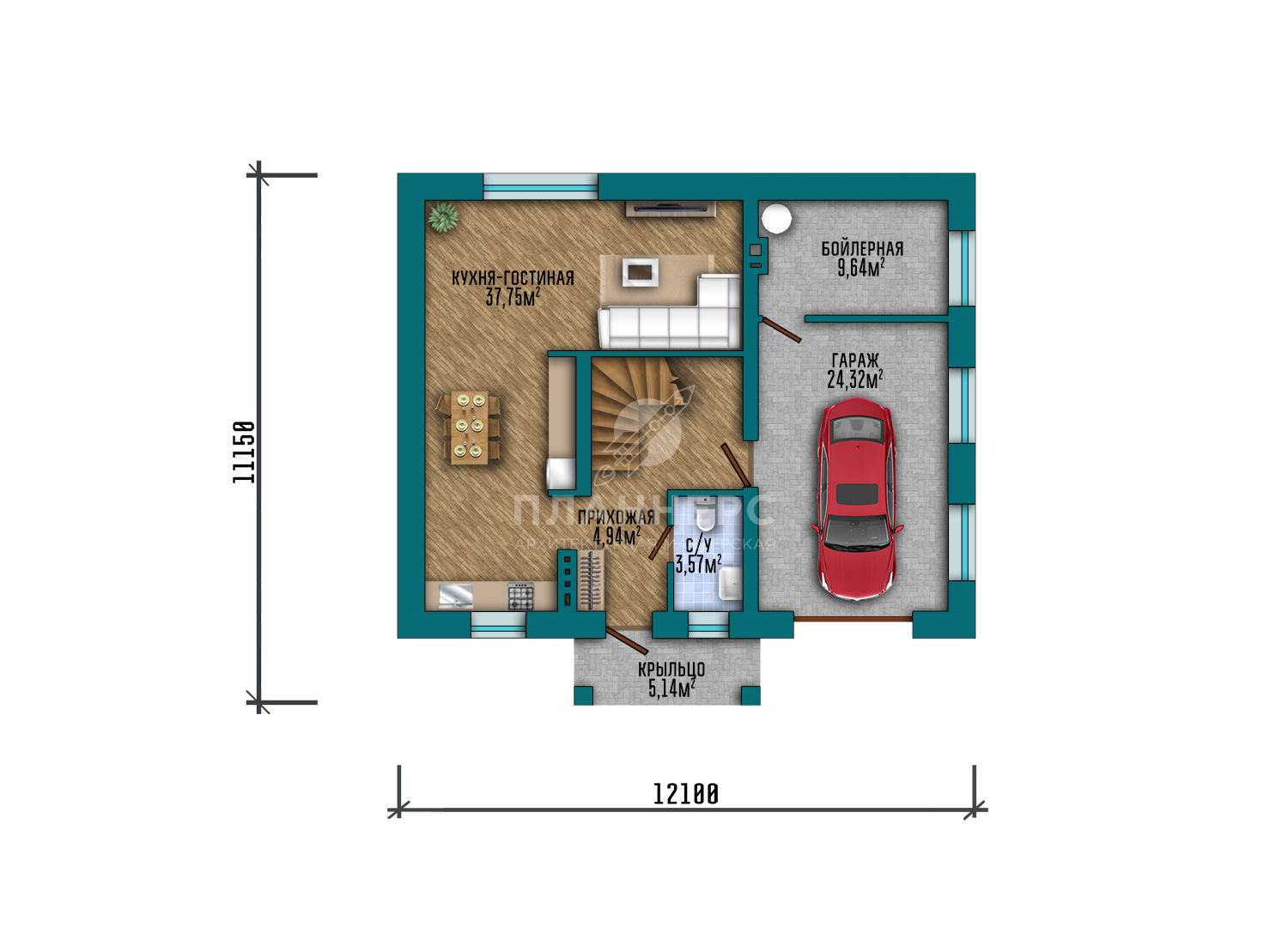

- Площадь этажа 85.36 м2
- Крыльцо 5.14 м2
- Прихожая 4.94 м2
- Санузел 3.57 м2
- Бойлерная 9.64 м2
- Гараж 24.32 м2
- Кухня-гостиная 37.75 м2

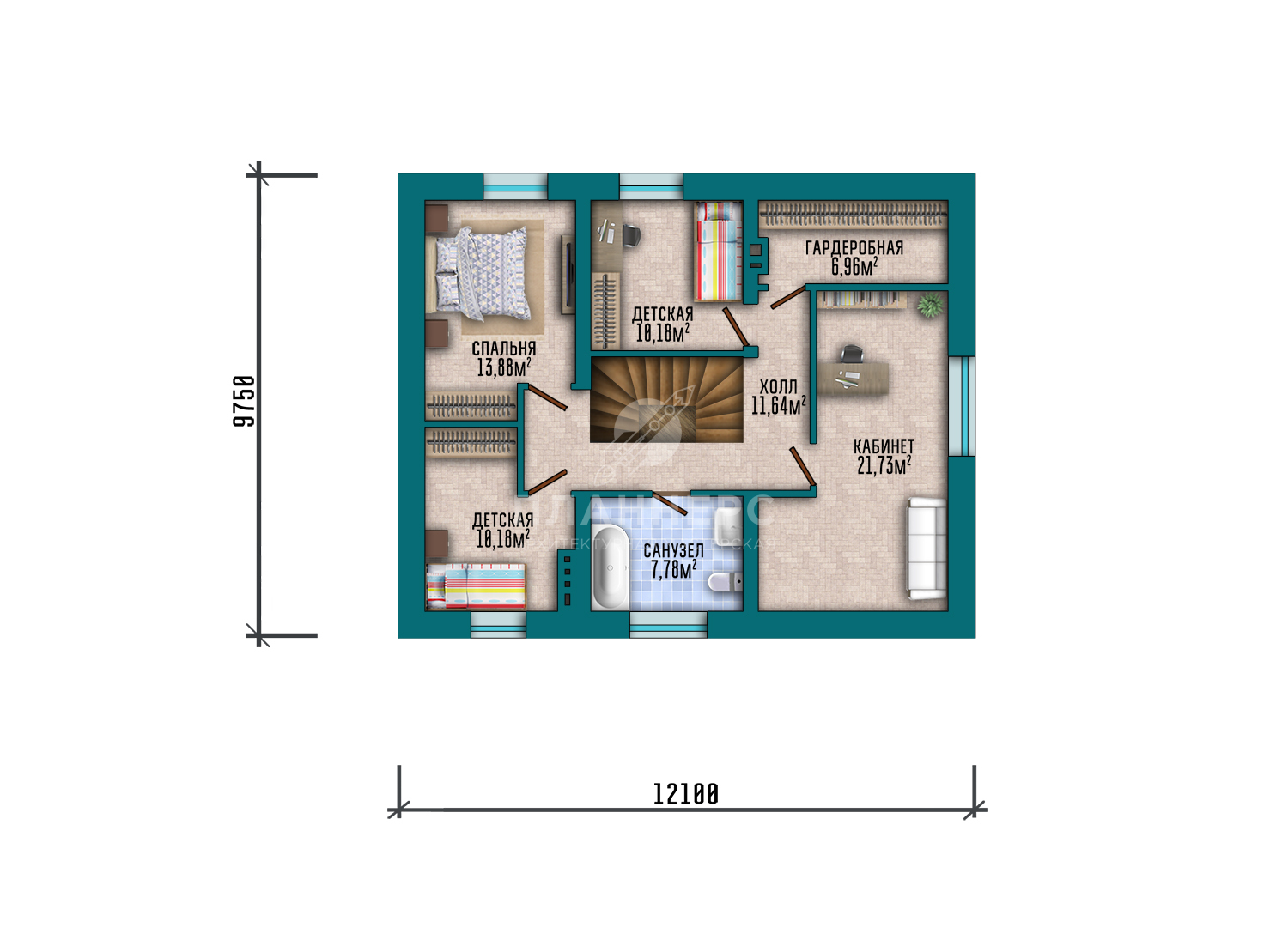

- Площадь этажа 82.35 м2
- Холл 11.64 м2
- Санузел 7.78 м2
- Кабинет 21.73 м2
- Гардероб 6.96 м2
- Детская 10.18 м2
- Детская 10.18 м2
- Спальня 13.88 м2
Запросите PDF презентацию проекта!
Дом общей площадью 175,74 м² спроектирован как компактное, но функциональное жильё для семьи. Архитектура здания сочетает классическую форму мансардного дома и современную отделку. Фасад из светлого облицовочного кирпича делает внешний облик дома более лёгким и визуально аккуратным, придавая архитектуре современный характер.
Габариты здания составляют 12,1 × 11,15 м, что позволяет удобно разместить дом на участке и рационально организовать внутреннее пространство. Проект предусматривает четыре спальни, благодаря чему дом подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для гостей или работы.
На первом этаже располагаются основные жилые помещения — гостиная, кухня-столовая и часть жилых комнат. Высота потолков составляет 2,9 м, создавая комфортный объём помещений и хорошее естественное освещение.
Мансардный этаж формирует приватную часть дома. Высота помещений здесь варьируется от 1,5 до 2,64 м, что позволяет удобно разместить спальни или кабинет. Такое решение делает дом более вместительным без увеличения площади застройки.
В доме предусмотрено два санузла, что обеспечивает удобство для всех членов семьи. В общий объём здания также интегрирован гараж, обеспечивающий удобное хранение автомобиля и дополнительное хозяйственное пространство.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность дома. Наружные стены выполнены из газобетонных блоков с облицовкой светлым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажное перекрытие выполнено из монолитной железобетонной плиты, что повышает прочность конструкции и улучшает звукоизоляцию между этажами. Связь между уровнями осуществляется по монолитной лестнице. Все проёмы усилены монолитными перемычками.
Цоколь высотой 0,2 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт комбинированной кровлей с уклоном 35° и 45°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы выполнены из металла и стекла, что добавляет архитектуре современный акцент.
Проект подойдёт тем, кто ищет компактный дом с мансардным этажом, четырьмя спальнями и встроенным гаражом, выполненный в современной архитектуре со светлым кирпичным фасадом и надёжными конструктивными решениями.
