Проект дома с мансардным этажом 155,5 м² с фасадом из тёмного кирпича, террасой и балконом
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

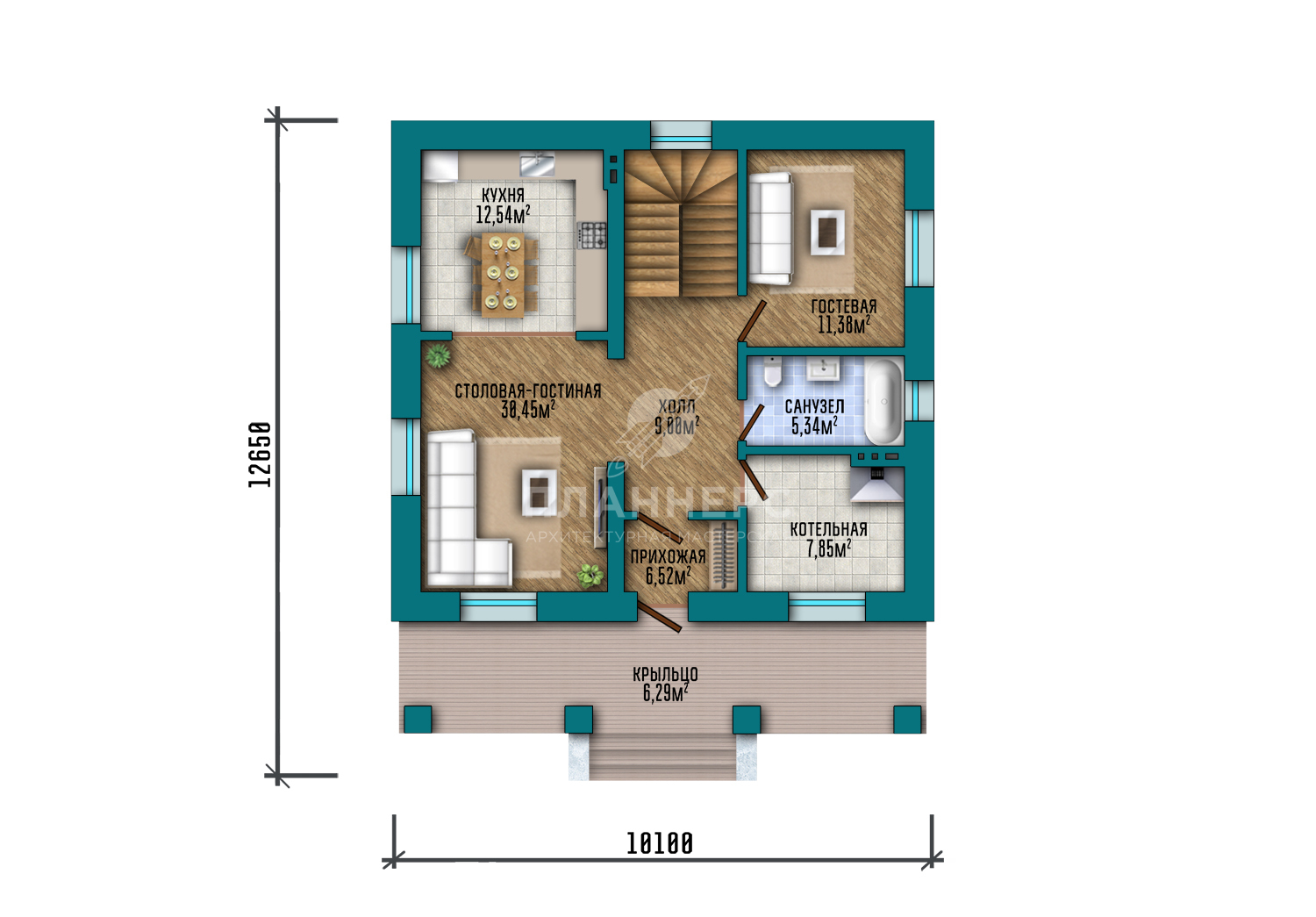

- Площадь этажа 89.29 м2
- Крыльцо 6.29 м2
- Прихожая 6.52 м2
- Котельная 7.85 м2
- Холл 9.00 м2
- Санузел 5.34 м2
- Гостевая 11.30 м2
- Гостиная-столовая 30.45 м2
- Кухня 12.54 м2

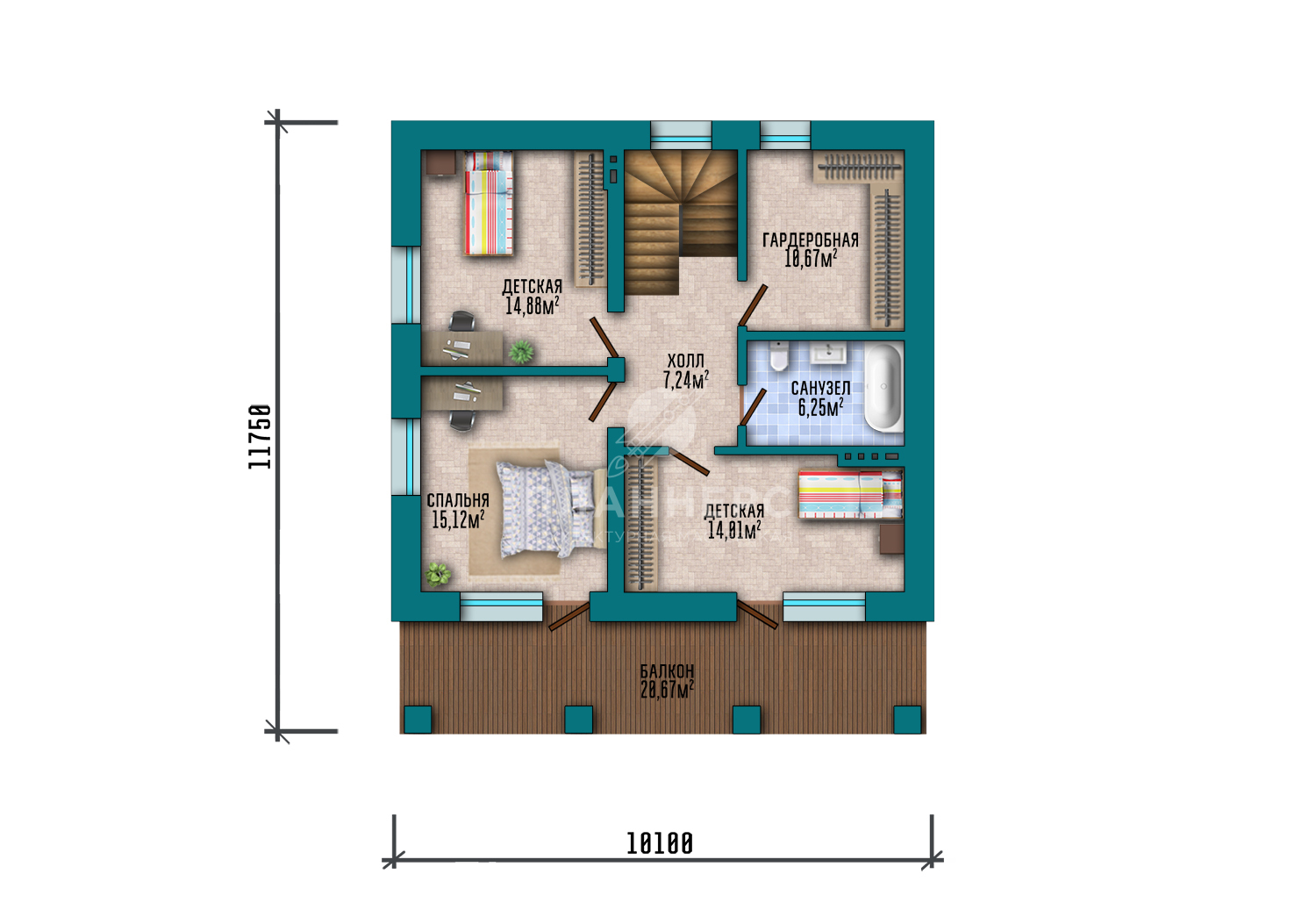

- Площадь этажа 88.84 м2
- Холл 7.24 м2
- Гардероб 10.67 м2
- Санузел 6.25 м2
- Детская 14.01 м2
- Балкон 20.67 м2
- Спальня 15.12 м2
- Детская 14.88 м2
Запросите PDF презентацию проекта!

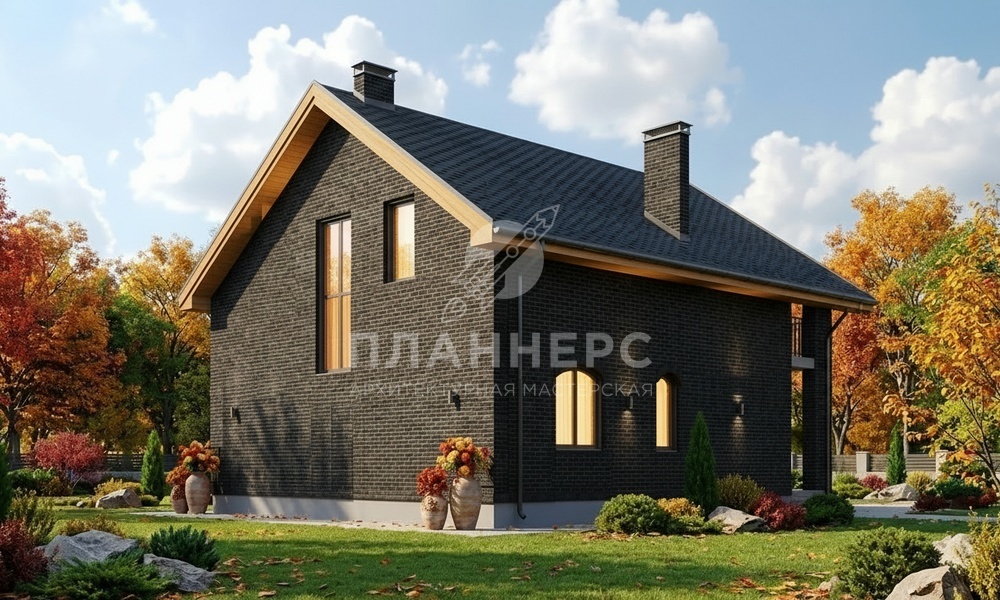

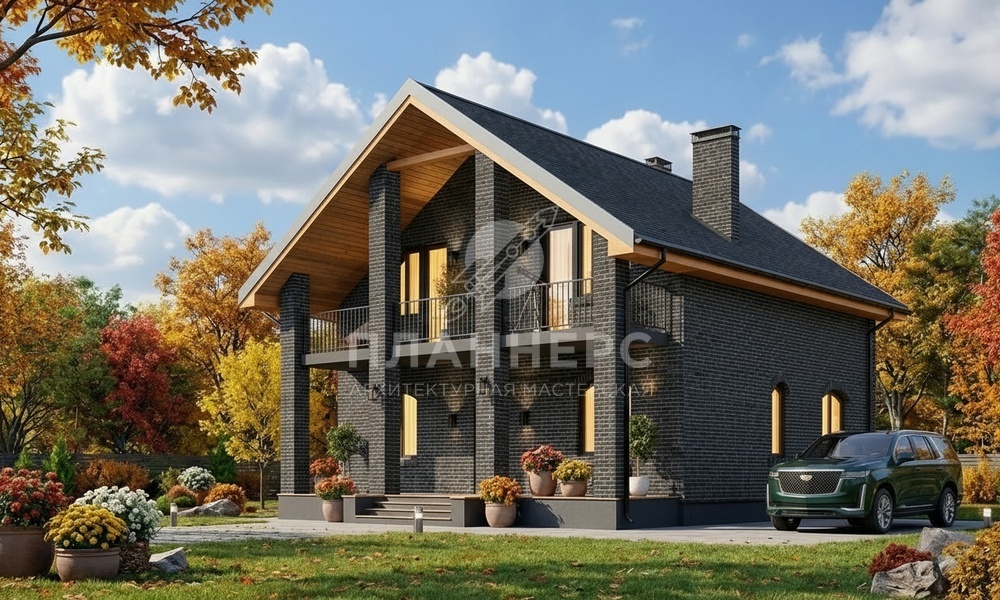

Проект дома площадью 155,5 м² сочетает компактные размеры, функциональную планировку и выразительный внешний облик. Архитектура дома основана на классической форме двускатной крыши и лаконичных объёмах. Фасад из тёмного облицовочного кирпича придаёт дому строгий и современный характер, делая здание архитектурно выразительным.
Размеры дома составляют 10,4 × 12,65 м, что позволяет удобно разместить его на участке и рационально организовать внутреннее пространство. Проект предусматривает четыре спальни, благодаря чему дом подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для работы или гостей.
На первом этаже располагается основная общественная зона дома. Здесь размещена гостиная, объединённая с кухней и столовой, а также часть жилых помещений. Высота потолков первого уровня составляет 3,1 м, что создаёт комфортный объём комнат и хорошее естественное освещение.
Мансардный этаж используется как приватная часть дома. Высота помещений здесь варьируется от 1,83 до 2,8 м, что позволяет удобно организовать спальни или рабочие кабинеты. Из мансарды предусмотрен выход на балкон, а на первом этаже расположена терраса, расширяющая жилое пространство в тёплый сезон.
Конструктивную основу здания составляет монолитный ленточный фундамент, обеспечивающий надёжность и устойчивость дома. Наружные стены выполнены из газобетонных блоков с облицовкой тёмным кирпичом. Внутренние несущие стены и перегородки выполнены из газобетона.
Междуэтажное перекрытие выполнено из пустотных железобетонных плит, что повышает прочность конструкции и обеспечивает хорошую звукоизоляцию между этажами. Связь между уровнями осуществляется по монолитной лестнице. Проёмы усилены монолитными перемычками индивидуального изготовления.
Цоколь высотой 0,65 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада от внешних воздействий.
Дом перекрыт двускатной кровлей с уклоном 35°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения балкона и входной группы выполнены из металла и стекла, что подчёркивает современную архитектуру дома.
Проект подойдёт тем, кто ищет компактный дом с мансардным этажом, четырьмя спальнями, балконом и террасой, выполненный в современной архитектуре с фасадом из тёмного кирпича.
