Проект одноэтажного дома 108,54 м² с террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

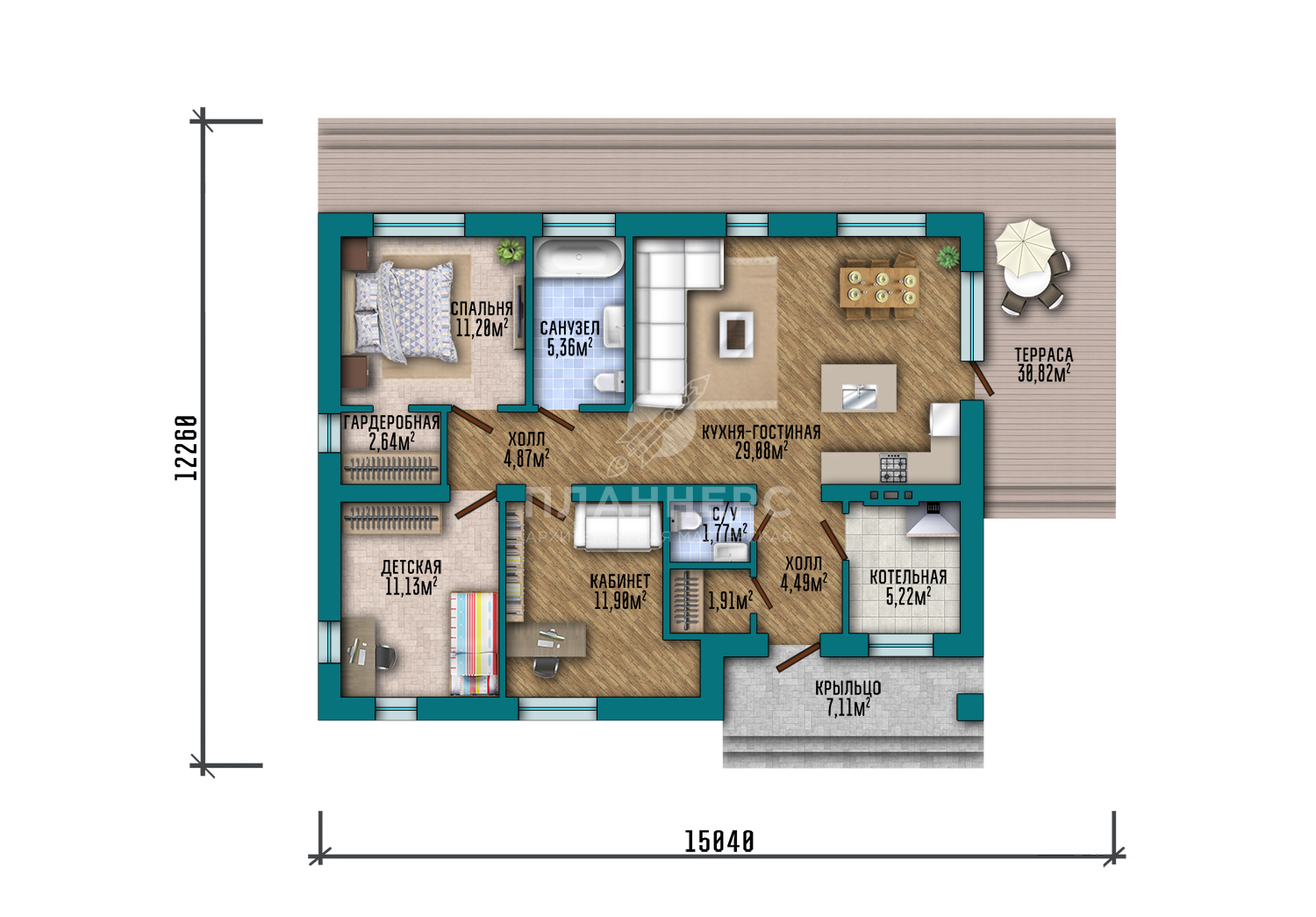

- Площадь этажа 127.5 м2
- Крыльцо 7.11 м2
- Холл 4.49 м2
- Гардероб 1.91 м2
- Санузел 1.77 м2
- Котельная 5.22 м2
- Кухня-гостиная 29.08 м2
- Терраса 30.82 м2
- Кабинет 11.90 м2
- Холл 4.87 м2
- Санузел 5.36 м2
- Спальня 11.20 м2
- Гардероб 2.64 м2
- Детская 11.13 м2
Запросите PDF презентацию проекта!

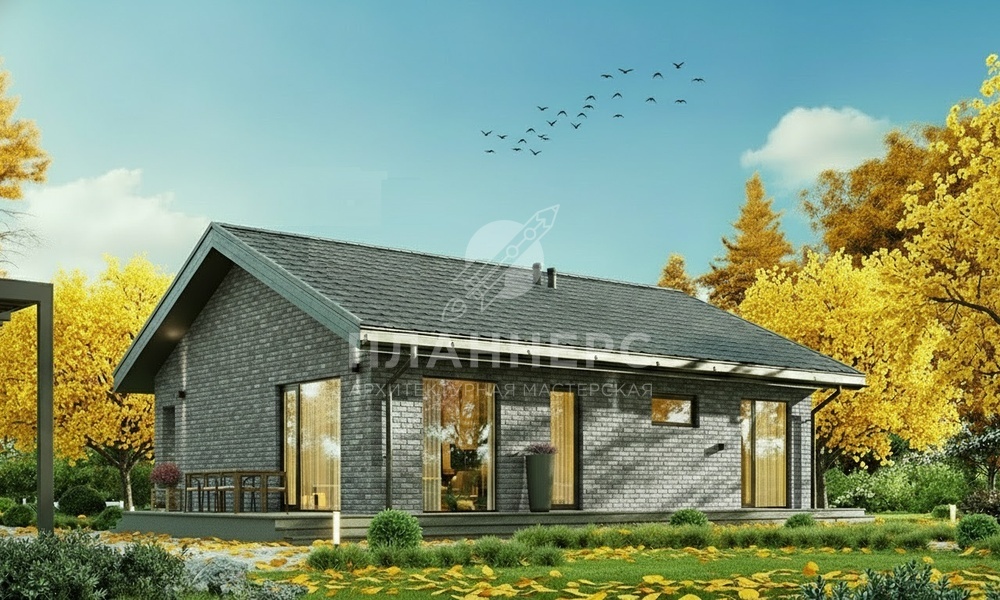

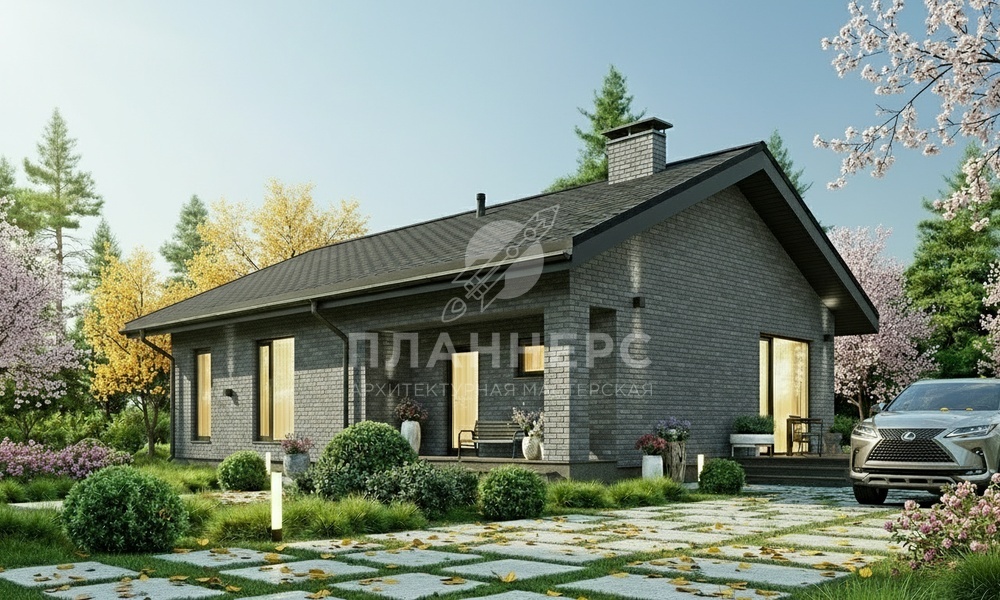

Проект одноэтажного дома площадью 108,54 м² выполнен в современной архитектуре и сочетает компактные размеры, функциональную планировку и надёжные строительные решения. Такой современный одноэтажный дом подходит для комфортного проживания семьи и отличается продуманной организацией внутреннего пространства. Фасад из серого облицовочного кирпича формирует сдержанный и современный внешний облик здания, благодаря чему дом из кирпича гармонично сочетается с различными стилями загородной застройки.
Габариты здания составляют 15,04 × 12,24 м, что позволяет удобно разместить дом на участке и создать рациональную внутреннюю планировку. Проект дома предусматривает три спальни, поэтому одноэтажный дом подходит для семьи с детьми или для тех, кому требуется дополнительная комната для гостей, кабинета или отдыха.
Планировка дома организована на одном уровне и ориентирована на комфортную повседневную жизнь семьи. Центральную часть занимает просторная жилая зона с гостиной, кухней и столовой, а также вспомогательные помещения. Высота потолков составляет 3,15 м, благодаря чему помещения выглядят светлыми и удобными для проживания.
Дом спроектирован без мансарды и подвала, что делает внутреннюю структуру максимально практичной для ежедневного использования. Пространство распределено рационально, обеспечивая комфорт для всех членов семьи.
Из жилой зоны предусмотрен выход на террасу. Дом с террасой расширяет жилое пространство и создаёт удобную зону отдыха на свежем воздухе для семейных встреч и летнего досуга.
Конструктивной основой здания служит монолитный ленточный фундамент, обеспечивающий устойчивость и долговечность строения. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом, благодаря чему проект дома из кирпича сочетает прочность конструкции и хорошие теплоизоляционные характеристики. Внутренние несущие стены выполнены из газобетонных блоков, а перегородки — из газобетона и керамического кирпича.
Перекрытие выполнено по деревянным балкам, а оконные и дверные проёмы усилены монолитными перемычками индивидуального изготовления.
Цоколь высотой 0,45 м отделан керамогранитной плиткой, которая защищает нижнюю часть фасада и повышает долговечность отделки.
Дом перекрыт вальмовой кровлей с уклоном 25°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец выполнены из металлических элементов, что подчёркивает современный характер архитектуры.
