Проект дома с мансардным этажом 164,95 м² с террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

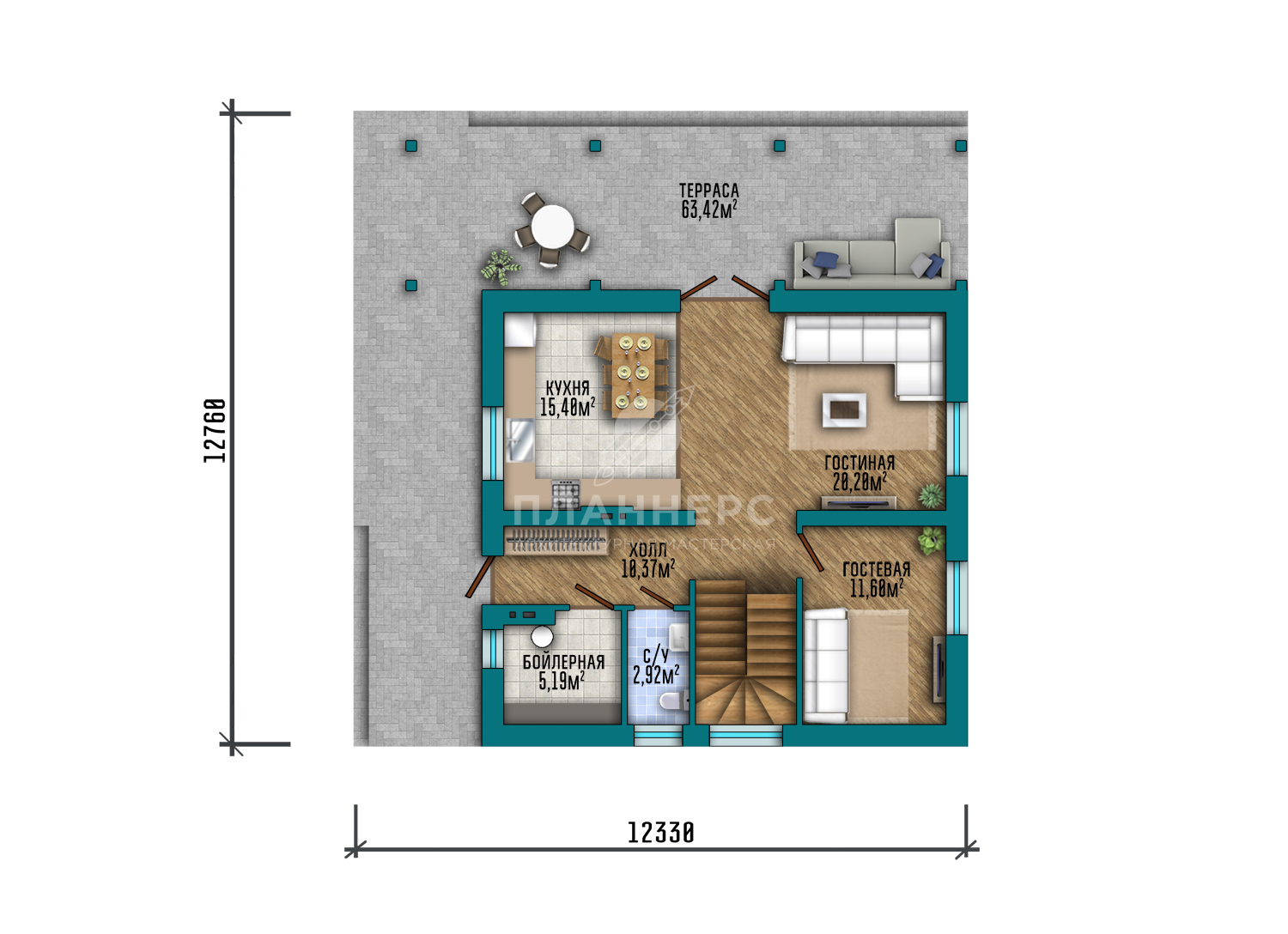

- Площадь этажа 129.1 м2
- Холл 10.37 м2
- Кухня 15.40 м2
- Гостиная 20.20 м2
- Терраса 63.42 м2
- Гостевая 11.60 м2
- Санузел 2.92 м2
- Бойлерная 5.19 м2

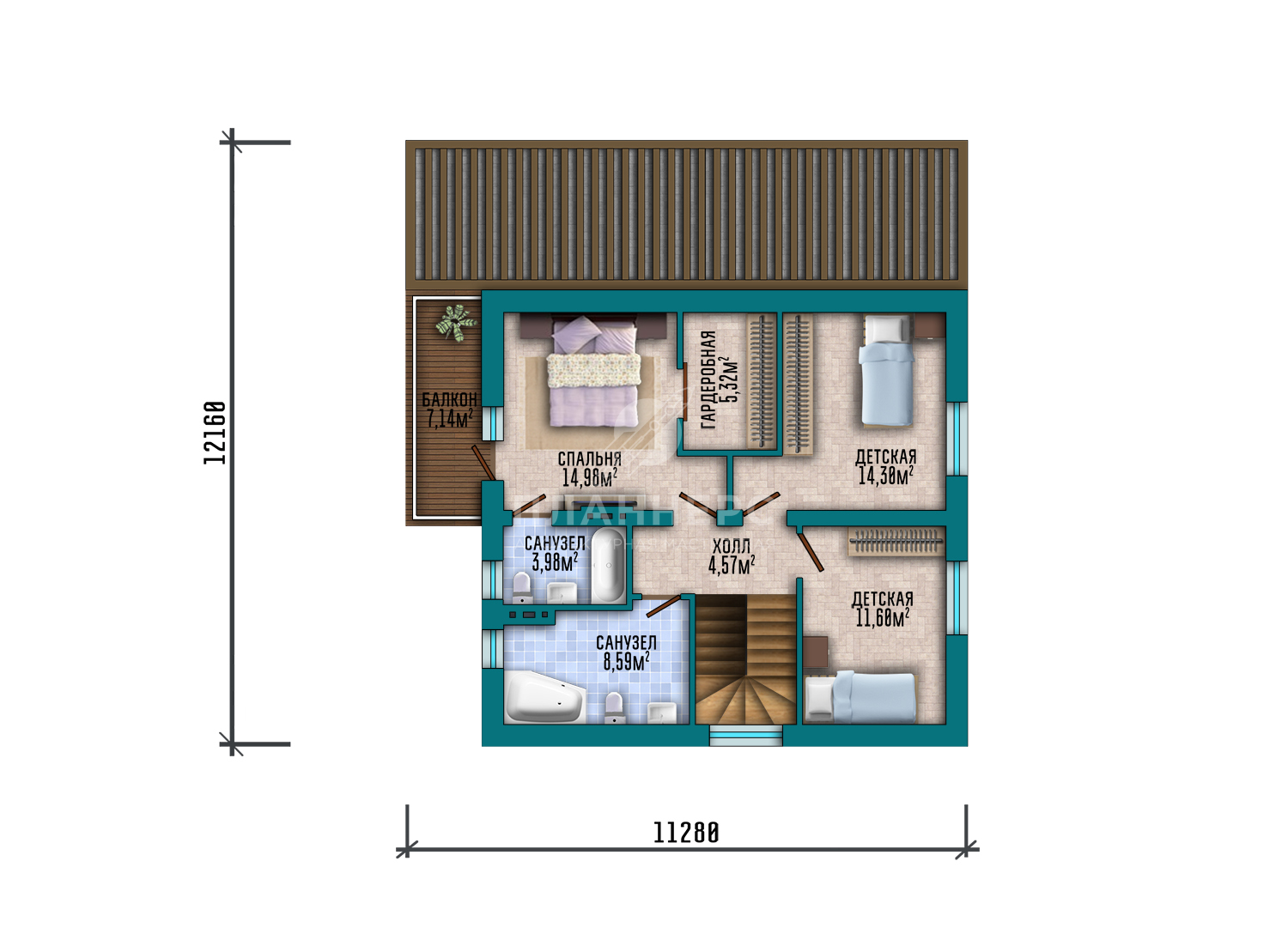

- Площадь этажа 70.48 м2
- Холл 4.57 м2
- Детская 14.30 м2
- Детская 11.60 м2
- Гардероб 5.32 м2
- Спальня 14.98 м2
- Санузел 3.98 м2
- Санузел 8.59 м2
- Балкон 7.14 м2
Запросите PDF презентацию проекта!
Проект дома с мансардным этажом площадью 164,95 м² выполнен в современной архитектуре и рассчитан на комфортное проживание семьи. Дом отличается компактными пропорциями и продуманной планировкой, благодаря чему здание гармонично размещается на участке и позволяет эффективно использовать внутреннее пространство. Фасад из красного облицовочного кирпича формирует выразительный и долговечный внешний облик здания, подчёркивая архитектурные линии и создавая классический образ современного дома из кирпича.
Габариты здания составляют 12,57 × 13 м, что позволяет удобно разместить дом на участке и организовать функциональную планировку помещений. Проект дома предусматривает четыре спальни и три санузла, благодаря чему такой дом с мансардой подойдёт для семьи с детьми или для тех, кому требуется дополнительное пространство для гостей или кабинета.
Первый этаж формирует основную общественную часть дома. Здесь располагается гостиная, объединённая с кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 2,9 м, благодаря чему пространство выглядит светлым и комфортным для повседневной жизни.
Мансардный этаж предназначен для приватной зоны. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений варьируется от 1,8 до 3,1 м, что создаёт уютное пространство под скатами крыши и позволяет эффективно использовать площадь второго уровня.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой расширяет жилое пространство и создаёт удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность строения. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажное перекрытие выполнено из монолитной железобетонной плиты, а связь между этажами осуществляется по монолитной лестнице. Оконные и дверные проёмы усилены сборными газобетонными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт двускатной крышей с уклоном 30°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный дом с мансардным этажом площадью около 165 м² с четырьмя спальнями, тремя санузлами и террасой. Такой дом из красного кирпича станет удобным и надёжным решением для постоянного проживания семьи.
