Проект одноэтажного дома 140,37 м² с террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

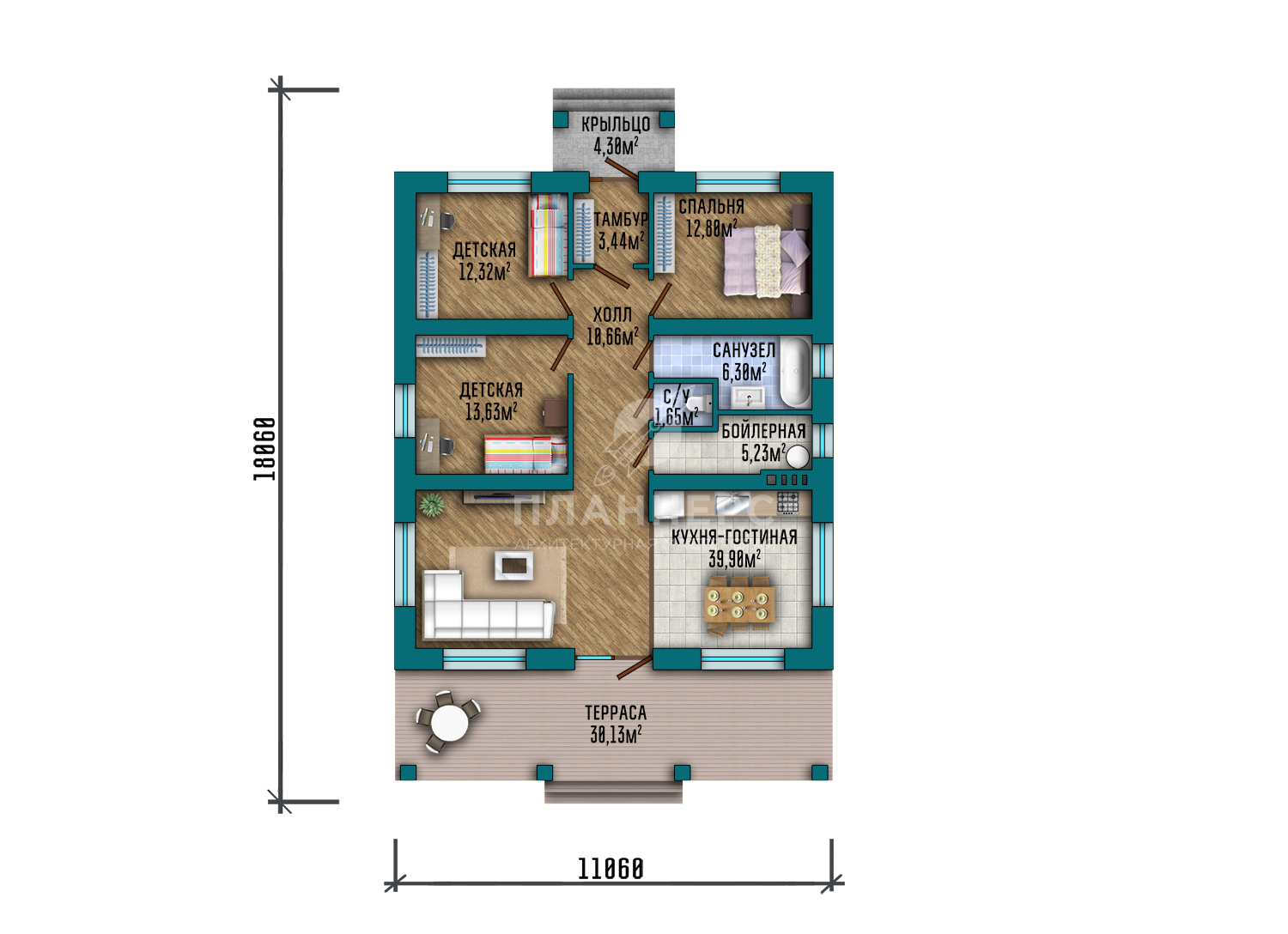

- Площадь этажа 140.36 м2
- Крыльцо 4.30 м2
- Тамбур 3.44 м2
- Холл 10.66 м2
- Детская 12.32 м2
- Спальня 12.80 м2
- Детская 13.63 м2
- Санузел 6.30 м2
- Санузел 1.65 м2
- Бойлерная 5.23 м2
- Кухня-гостиная 39.90 м2
- Терраса 30.13 м2
Запросите PDF презентацию проекта!
Проект одноэтажного дома площадью 140,37 м² выполнен в современной архитектуре и сочетает удобную планировку, выразительный внешний облик и практичные строительные решения. Такой современный одноэтажный дом подойдёт для комфортного проживания семьи и отличается рациональной организацией внутреннего пространства. Фасад из красного облицовочного кирпича формирует классический и долговечный внешний облик здания, благодаря чему дом из кирпича выглядит солидно и гармонично вписывается в загородную застройку.
Габариты здания составляют 11,06 × 18,06 м, что позволяет разместить дом на участке с удобной и функциональной планировкой. Проект дома предусматривает три спальни, поэтому одноэтажный дом подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для гостей или домашнего кабинета.
Планировка дома организована на одном уровне. Основную часть пространства занимает общая жилая зона, объединяющая гостиную, кухню и столовую, а также вспомогательные помещения. Высота потолков составляет 2,97 м, благодаря чему комнаты выглядят светлыми и комфортными для проживания.
Дом запроектирован без мансардного этажа и подвала, что делает конструкцию здания более простой и удобной для эксплуатации. В проекте предусмотрены два санузла, обеспечивающие дополнительный комфорт для всех членов семьи.
Из жилой зоны предусмотрен выход на террасу. Дом с террасой расширяет жилое пространство и создаёт удобную зону отдыха на свежем воздухе, где можно проводить время с семьёй или принимать гостей.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность строения. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом, благодаря чему проект дома из кирпича сочетает прочность конструкции и хорошие теплоизоляционные характеристики. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Чердачное перекрытие выполнено по деревянным балкам, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,35 м отделан декоративной штукатуркой, защищающей нижнюю часть фасада.
Дом перекрыт вальмовой крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения входной группы выполнены из металла и стекла, что подчёркивает современный характер архитектуры.
Проект подойдёт тем, кто ищет современный одноэтажный дом площадью около 140 м² с тремя спальнями и террасой. Такой дом из красного кирпича станет удобным и практичным решением для постоянного проживания семьи.
