Проект двухэтажного дома 161,62 м² с террасой и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

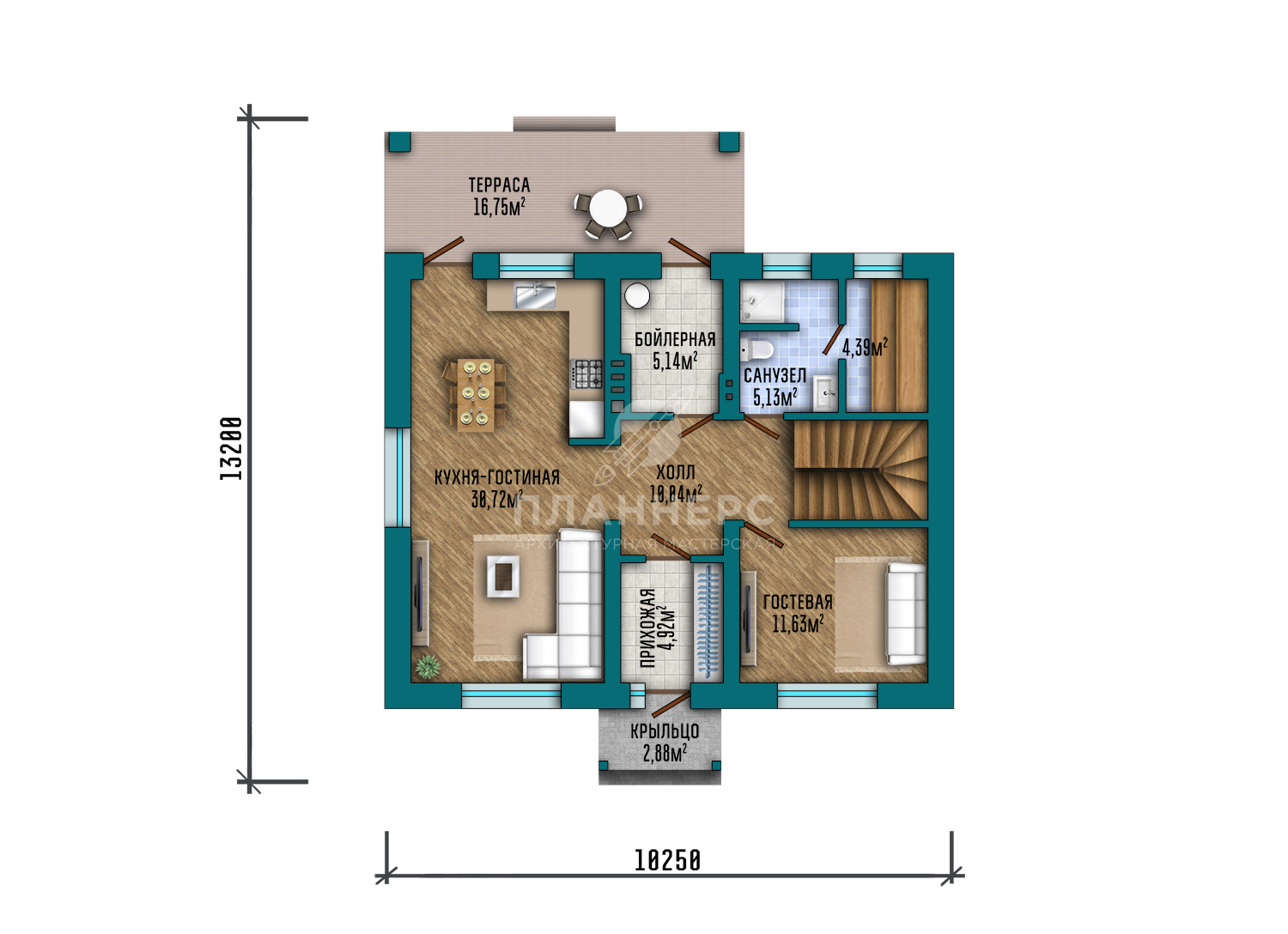

- Площадь этажа 91.6 м2
- Крыльцо 2.88 м2
- Прихожая 4.92 м2
- Холл 10.04 м2
- Кухня-гостиная 30.72 м2
- Терраса 16.75 м2
- Бойлерная 5.14 м2
- Санузел 5.13 м2
- Парная 4.39 м2
- Гостевая 11.63 м2

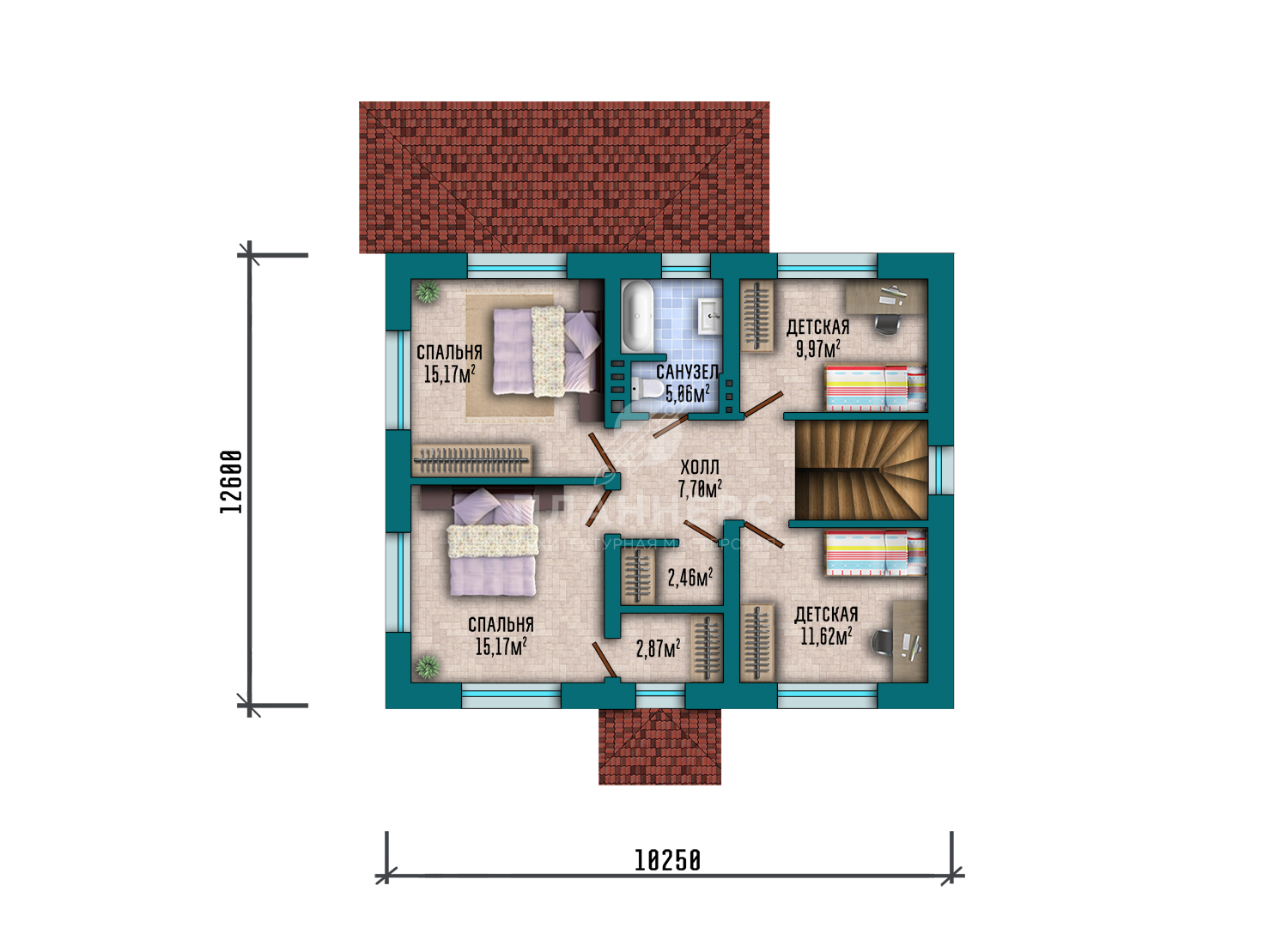

- Площадь этажа 70.02 м2
- Холл 7.70 м2
- Санузел 5.06 м2
- Детская 9.97 м2
- Детская 11.62 м2
- Гардероб 2.46 м2
- Гардероб 2.87 м2
- Спальня 15.17 м2
- Спальня 15.17 м2
Запросите PDF презентацию проекта!

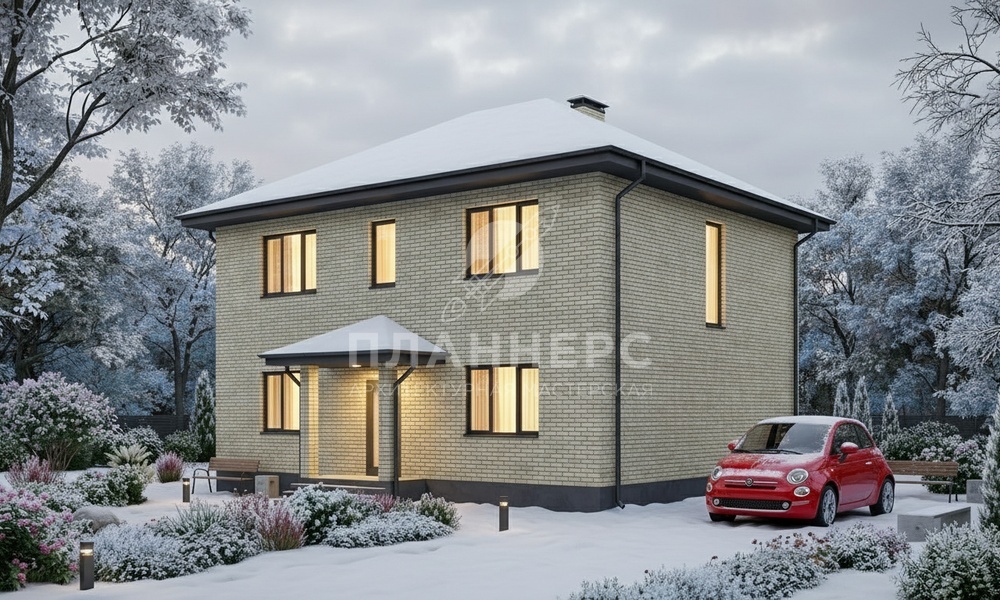

Проект двухэтажного дома площадью 161,62 м² выполнен в современной архитектуре и сочетает функциональную планировку, компактные размеры и надёжные строительные решения. Такой современный двухэтажный дом подходит для комфортного проживания семьи и отличается продуманной организацией внутреннего пространства. Фасад из светлого облицовочного кирпича придаёт зданию аккуратный и гармоничный внешний облик, благодаря чему дом из кирпича выглядит современно и легко вписывается в окружающую застройку.
Габариты здания составляют 10,25 × 13,2 м, что позволяет удобно разместить дом на участке и создать рациональную планировку. Проект дома предусматривает пять спален, поэтому двухэтажный дом подходит для большой семьи или для тех, кому необходимы дополнительные комнаты для гостей, кабинета или отдыха.
Планировка первого этажа ориентирована на повседневную жизнь семьи. Здесь располагается общая жилая зона с гостиной, кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 2,9 м, благодаря чему помещения остаются просторными и хорошо освещёнными.
Второй этаж предназначен для приватной части дома. Здесь размещаются основные спальни и дополнительные комнаты. Высота потолков второго этажа составляет 2,86 м, что создаёт комфортный объём помещений и удобство повседневного проживания.

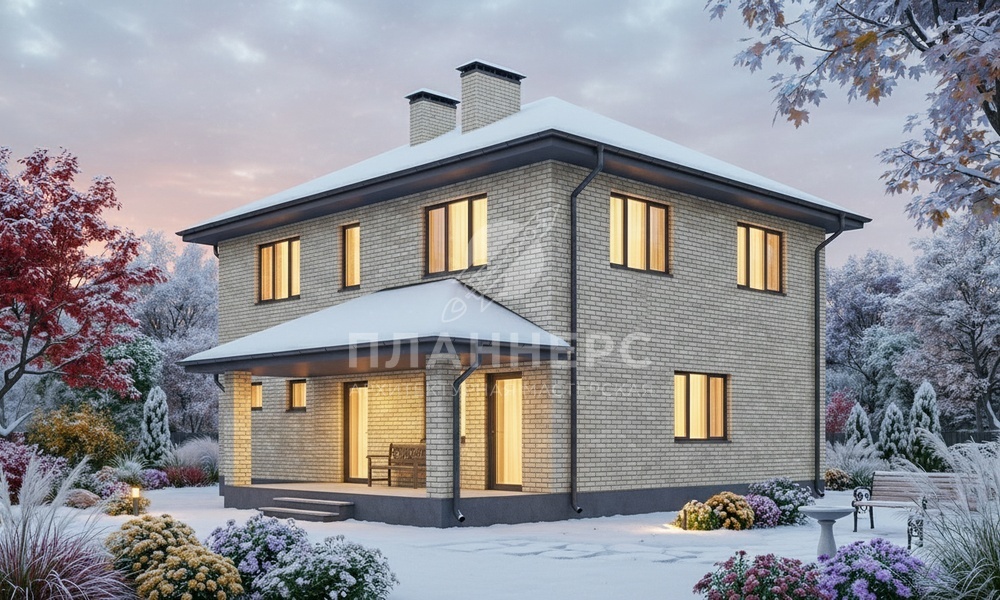

Из жилой зоны предусмотрен выход на террасу. Дом с террасой расширяет жилое пространство и позволяет организовать удобную зону отдыха на свежем воздухе для семейных встреч и летнего досуга.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность дома. Наружные стены выполнены из газобетонных блоков с облицовкой светлым кирпичом, благодаря чему проект дома из кирпича сочетает прочность конструкции и хорошие теплоизоляционные характеристики. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты, а связь между уровнями осуществляется по монолитной лестнице. Оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада.
Дом перекрыт вальмовой кровлей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения входной группы выполнены из металла и стекла, что подчёркивает современный характер архитектуры.
Проект подойдёт тем, кто ищет современный двухэтажный дом с пятью спальнями и террасой. Такой дом из светлого кирпича площадью около 160 м² станет удобным решением для постоянного проживания семьи.
