Проект двухэтажного дома 178,2 м² с террасой и фасадом из чёрного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!
Современный двухэтажный дом площадью 178,2 м² сочетает строгую архитектуру, продуманную планировку и выразительный внешний облик. Фасад из чёрного облицовочного кирпича придаёт дому современный и статусный характер, подчёркивая чёткие линии здания и создавая контраст с элементами остекления.
Дом имеет габариты 16 × 17,1 м, что позволяет удобно разместить его на участке и рационально организовать внутреннее пространство. Планировка предусматривает четыре спальни, благодаря чему дом подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для работы и гостей.

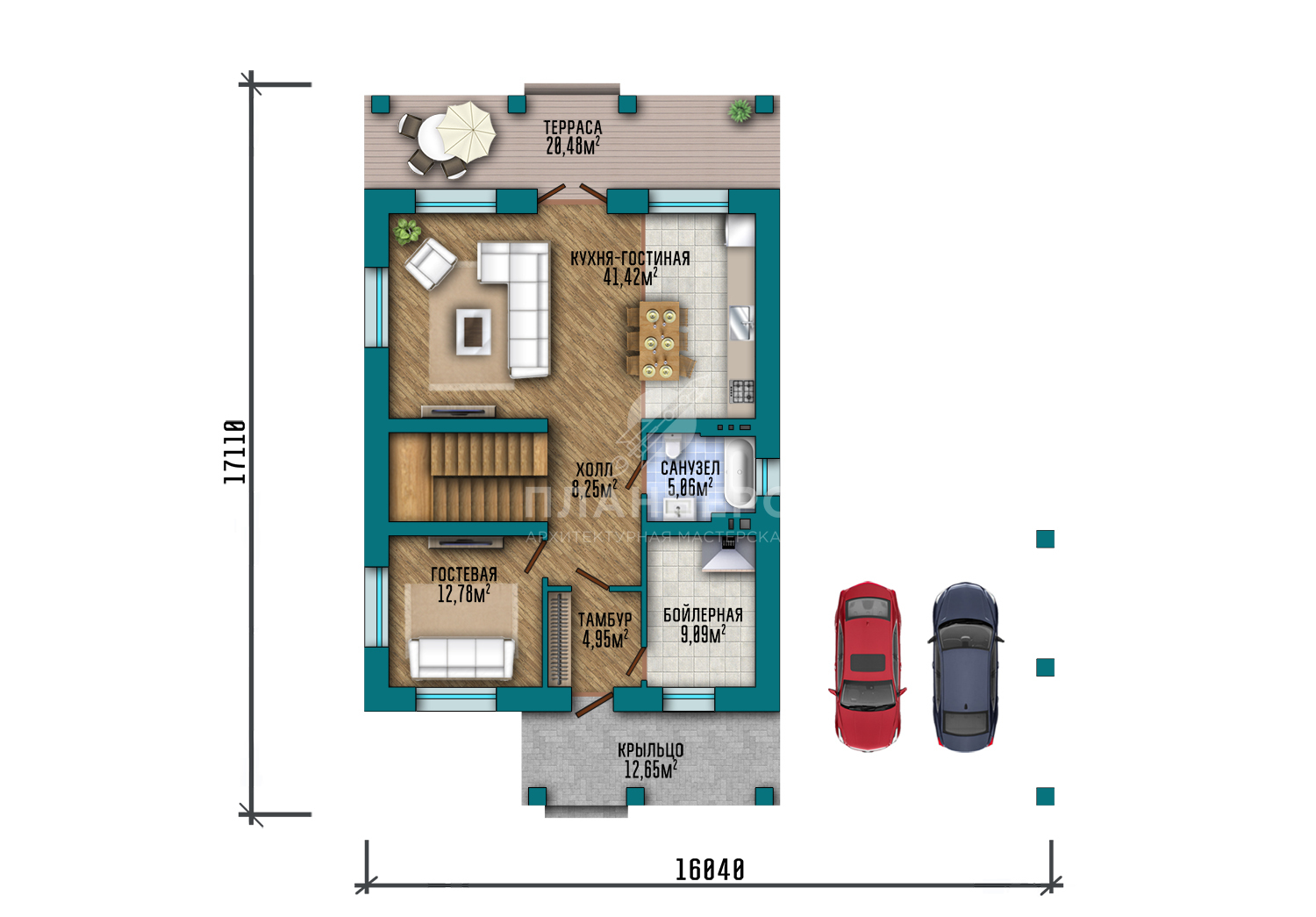

На первом этаже размещена основная общественная зона: гостиная, объединённая с кухней и столовой. Такое решение формирует просторное открытое пространство для семейной жизни. Высота потолков первого уровня составляет 3,1 м, благодаря чему помещения выглядят светлыми и объёмными.

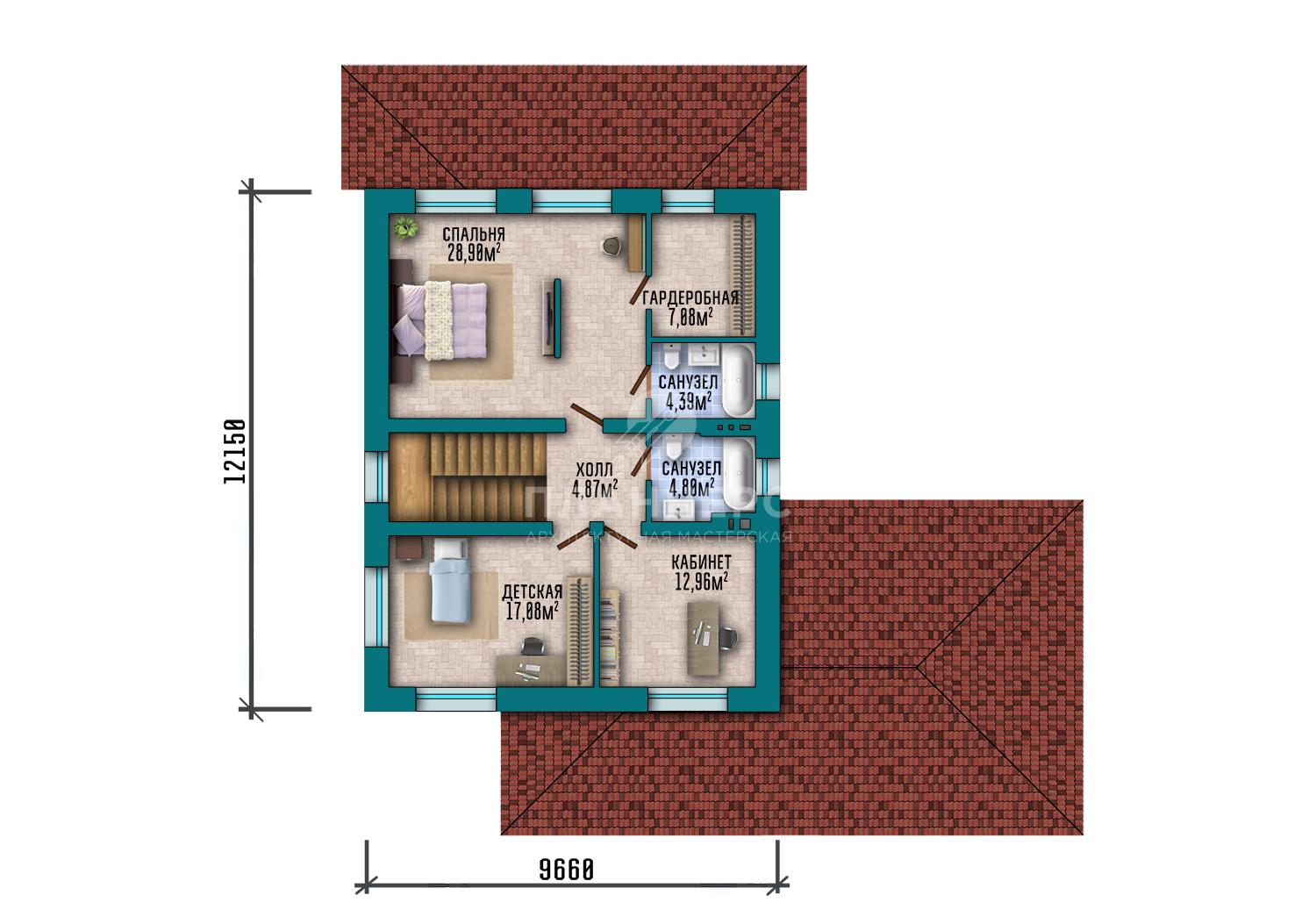

Второй этаж отведён под приватную часть дома. Здесь располагаются спальни и дополнительные комнаты. Высота помещений достигает 3,16 м, что создаёт ощущение простора и комфорта.
Из жилой зоны предусмотрен выход на террасу, которая становится естественным продолжением дома в тёплый сезон. Рядом с домом предусмотрен навес для двух автомобилей, защищающий машины от осадков и солнца.
Конструктивная схема дома основана на ленточном фундаменте из сборных блоков ФБС. Наружные стены выполнены из газобетонных блоков с облицовкой чёрным кирпичом. Внутренние несущие стены и перегородки выполнены из газобетона.
Междуэтажные перекрытия выполнены из пустотных железобетонных плит, обеспечивающих прочность конструкции и хорошую звукоизоляцию между этажами. Внутреннее сообщение между уровнями осуществляется по монолитной лестнице. Проёмы усилены сборными перемычками.
Цоколь высотой 0,35 м облицован клинкерным кирпичом, защищающим нижнюю часть фасада от внешних воздействий.
Дом перекрыт кровлей с уклоном 20°, покрытой металлочерепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы и возможных балконов выполнены из металла и стекла, подчёркивая современный стиль здания.
Проект подойдёт тем, кто ищет двухэтажный современный дом с четырьмя спальнями, террасой и навесом для автомобилей, выполненный в выразительной архитектуре с фасадом из тёмного кирпича.
