Проект двухэтажного дома 191,26 м² с подвалом, террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

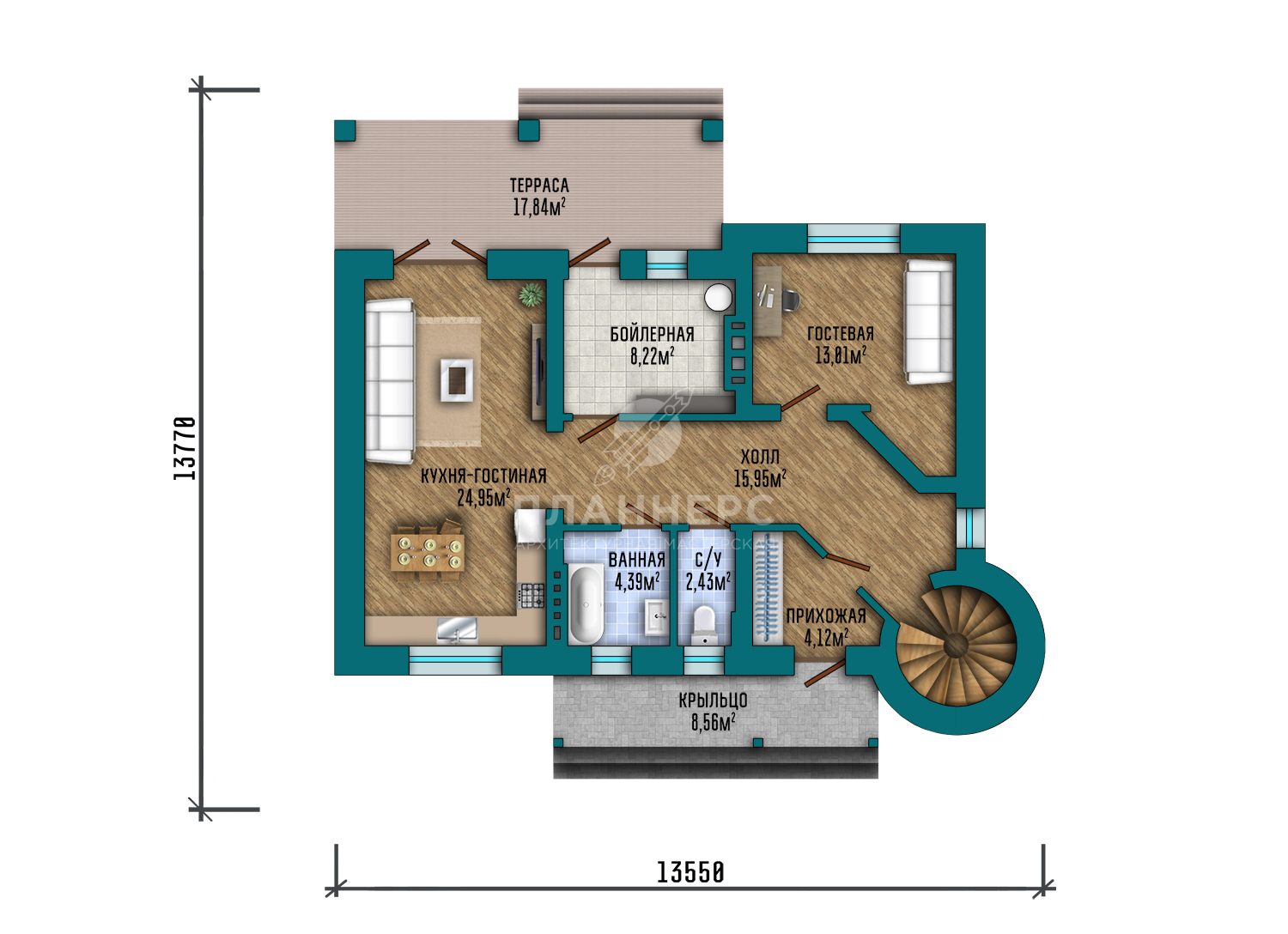

- Площадь этажа 99.47 м2
- Крыльцо 8.56 м2
- Прихожая 4.12 м2
- Холл 15.95 м2
- Гостевая 13.01 м2
- Бойлерная 8.22 м2
- Санузел 2.43 м2
- Ванная 4.39 м2
- Кухня-гостиная 24.95 м2
- Терраса 17.84 м2

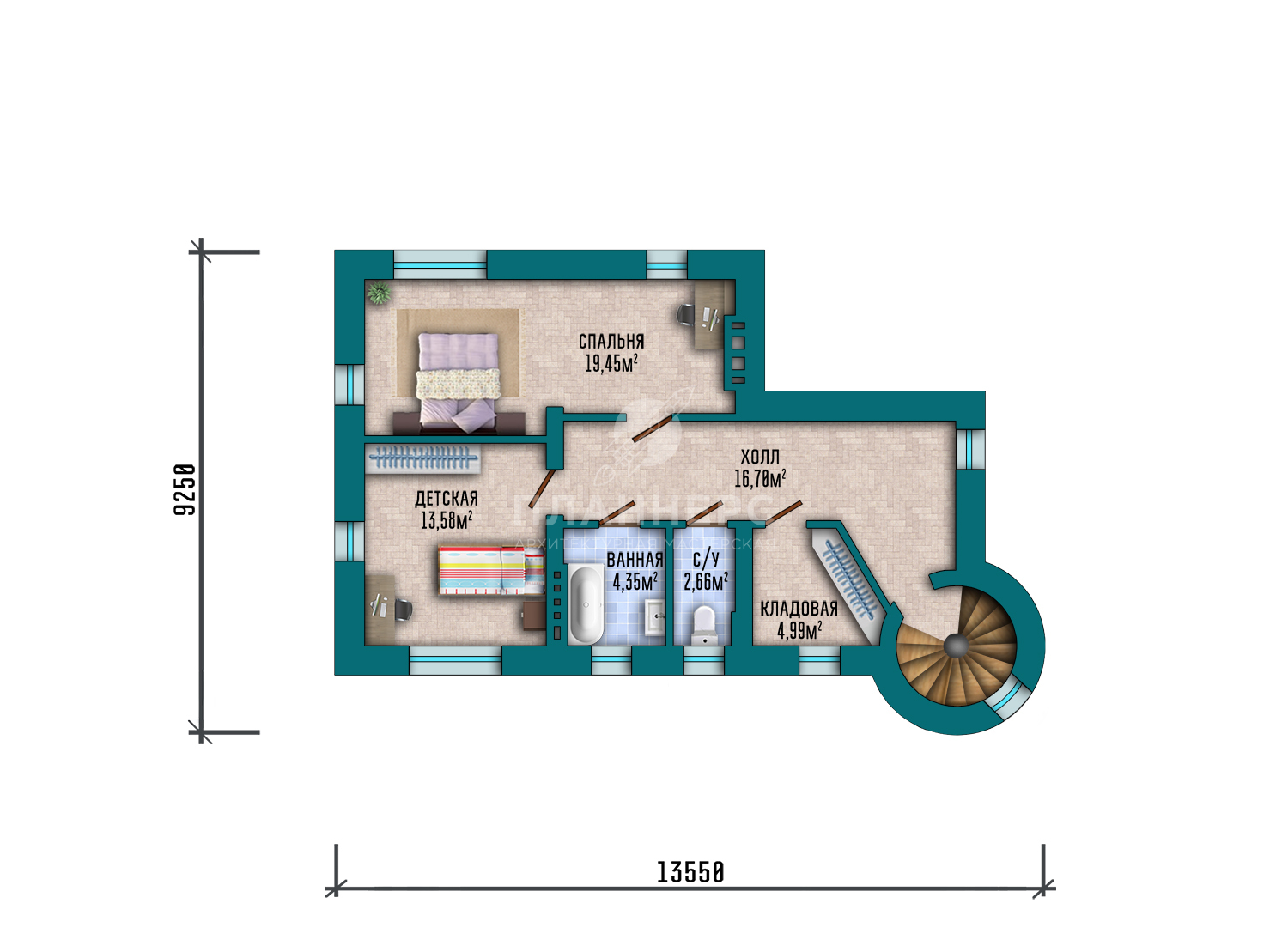

- Площадь этажа 61.73 м2
- Холл 16.70 м2
- Кладовая 4.99 м2
- Санузел 2.66 м2
- Ванная 4.35 м2
- Детская 13.58 м2
- Спальня 19.45 м2

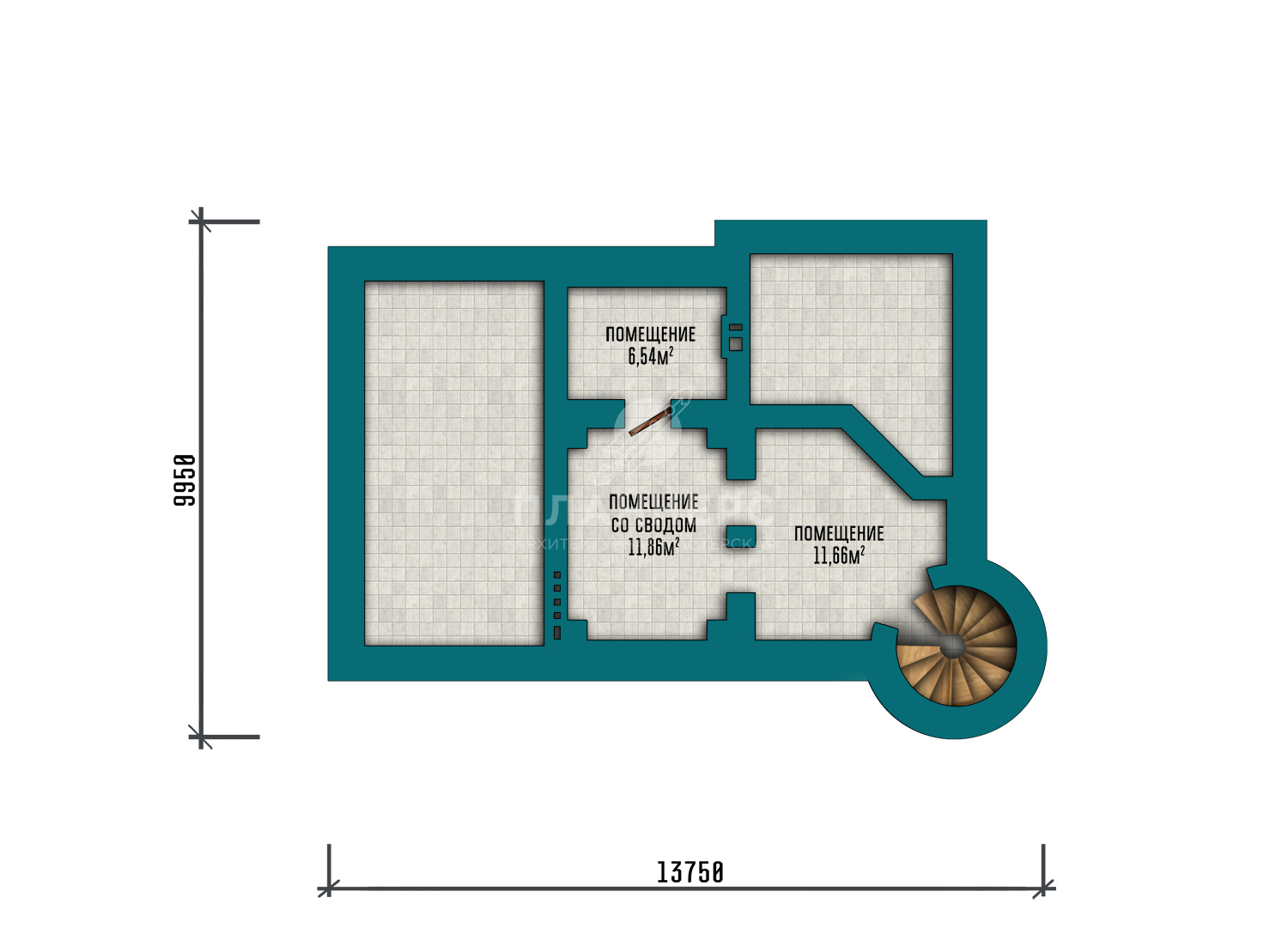

- Площадь этажа 30.06 м2
- Помещение свободного назначения 6.54 м2
- Помещение свободного назначения 11.86 м2
- Помещение свободного назначения 11.66 м2
Запросите PDF презентацию проекта!
Современный двухэтажный дом площадью 191,26 м² выполнен в архитектуре с компактной формой и гармоничными пропорциями. Дом имеет выразительную композицию фасадов и удобную планировку, благодаря чему он подходит как для постоянного проживания, так и для загородной жизни. Фасад из красного облицовочного кирпича формирует тёплый и солидный внешний облик здания, подчёркивая надёжность и долговечность конструкции.
Габариты дома составляют 13,55 × 13,53 м. Благодаря практически квадратной форме здания проект позволяет рационально организовать внутренние помещения и создать удобную планировку для семьи. В доме предусмотрены три спальни и три санузла, что делает этот двухэтажный дом комфортным для семьи с детьми или для владельцев, которым важен высокий уровень удобства проживания.
Дом включает три уровня: подвал, основной этаж и второй жилой этаж. Подвал высотой 2,5 м может использоваться для размещения технических помещений, кладовых, мастерской или дополнительной зоны хранения. Высокий цоколь высотой 0,5 м подчёркивает архитектуру здания и дополнительно защищает фасад.
Первый этаж предназначен для общественной части дома. Здесь располагаются гостиная, кухня и столовая, а также вспомогательные помещения. Высота потолков составляет 3,05 м, благодаря чему помещения выглядят просторными и хорошо освещёнными.
На втором этаже размещается приватная зона дома. Здесь располагаются спальни и дополнительные жилые комнаты. Высота потолков второго уровня также составляет 3,05 м, что создаёт комфортное и гармоничное пространство для отдыха.
Из жилой зоны предусмотрен выход на террасу, которая может использоваться как зона отдыха или летняя столовая. Дом с террасой расширяет жилое пространство и делает проект особенно удобным для проживания в тёплый сезон.
Конструктивной основой здания служит монолитный ленточный фундамент. Наружные стены выполнены из газобетонных блоков с утеплением и облицовкой красным кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты, а чердачное перекрытие устроено по деревянным балкам. Связь между уровнями осуществляется по лестнице индивидуального изготовления, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь облицован клинкерным кирпичом, который защищает нижнюю часть фасада. Дом перекрыт комбинированной крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 190 м² с подвалом, тремя спальнями, тремя санузлами и террасой. Такой дом из красного кирпича станет надёжным и комфортным решением для постоянного проживания семьи.
