Проект двухэтажного дома 191,26 м² с подвалом, террасой и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Газобетонные блоки
перекрытия По деревянным балкам
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

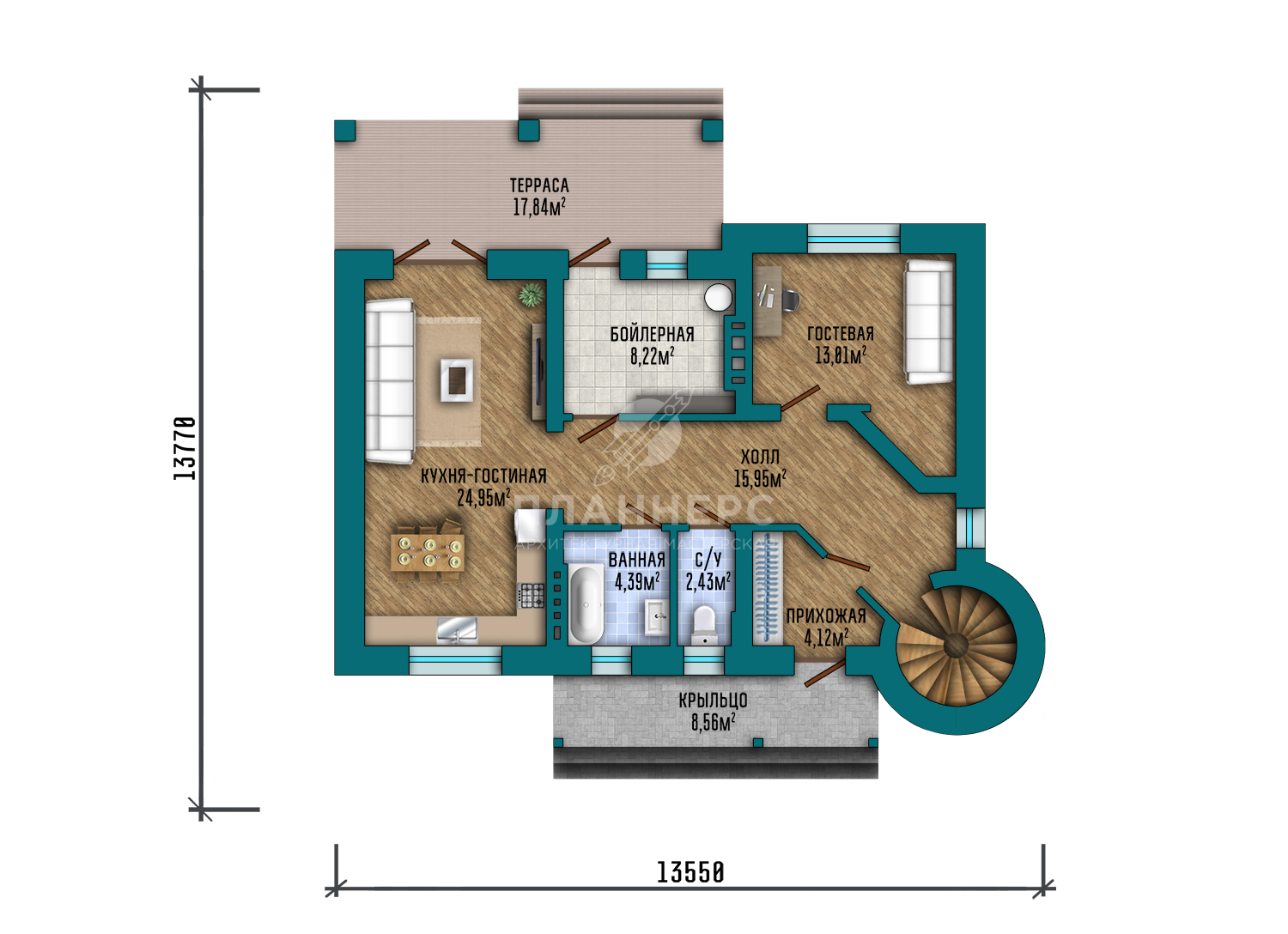

- Площадь этажа 99.47 м2
- Крыльцо 8.56 м2
- Прихожая 4.12 м2
- Санузел 2.43 м2
- Ванная 4.39 м2
- Кухня-гостиная 24.95 м2
- Терраса 17.84 м2
- Бойлерная 8.22 м2
- Холл 15.95 м2
- Гостевая 13.01 м2

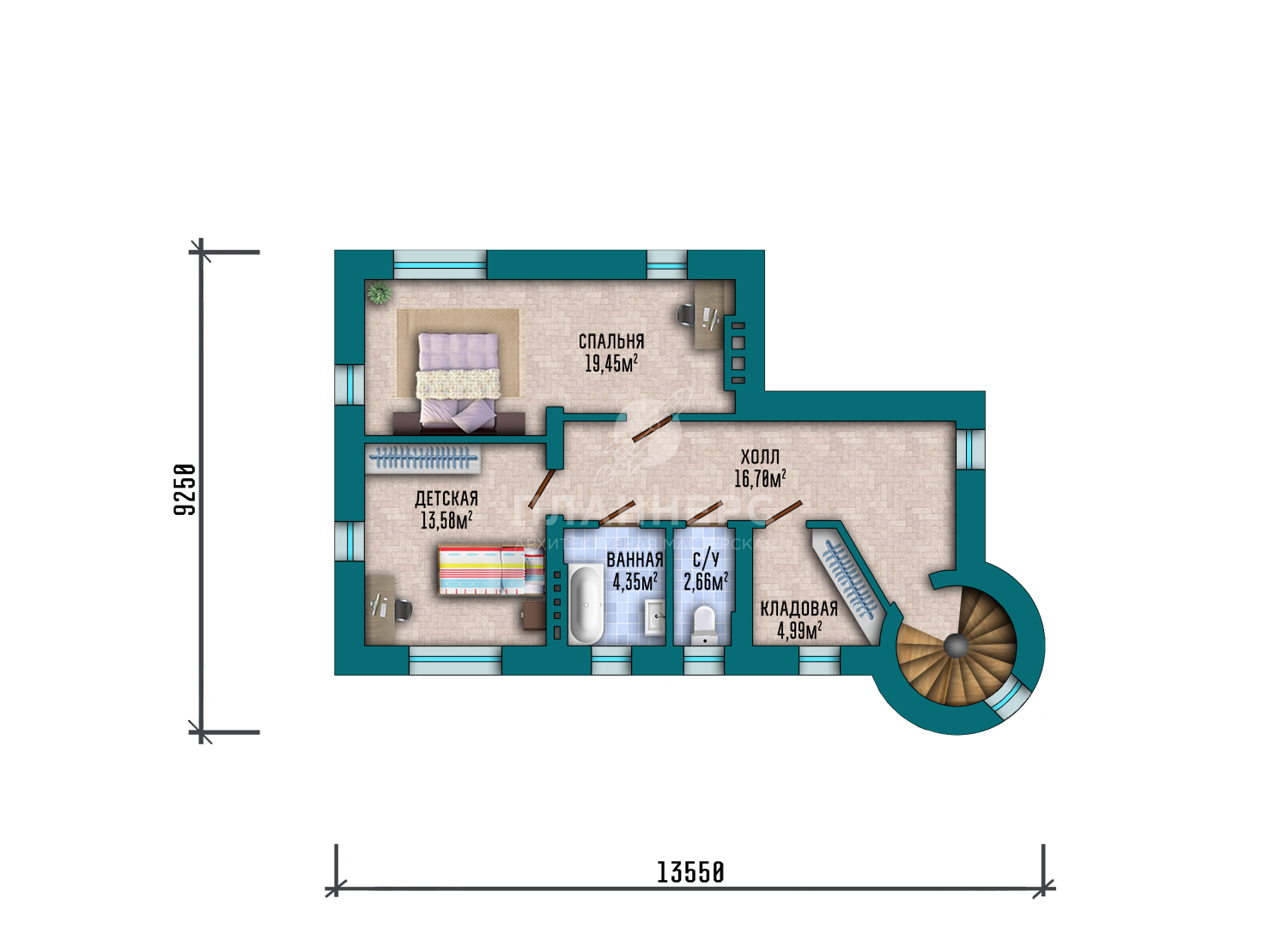

- Площадь этажа 61.73 м2
- Холл 16.70 м2
- Кладовая 4.99 м2
- Санузел 2.66 м2
- Ванная 4.35 м2
- Детская 13.58 м2
- Спальня 19.45 м2

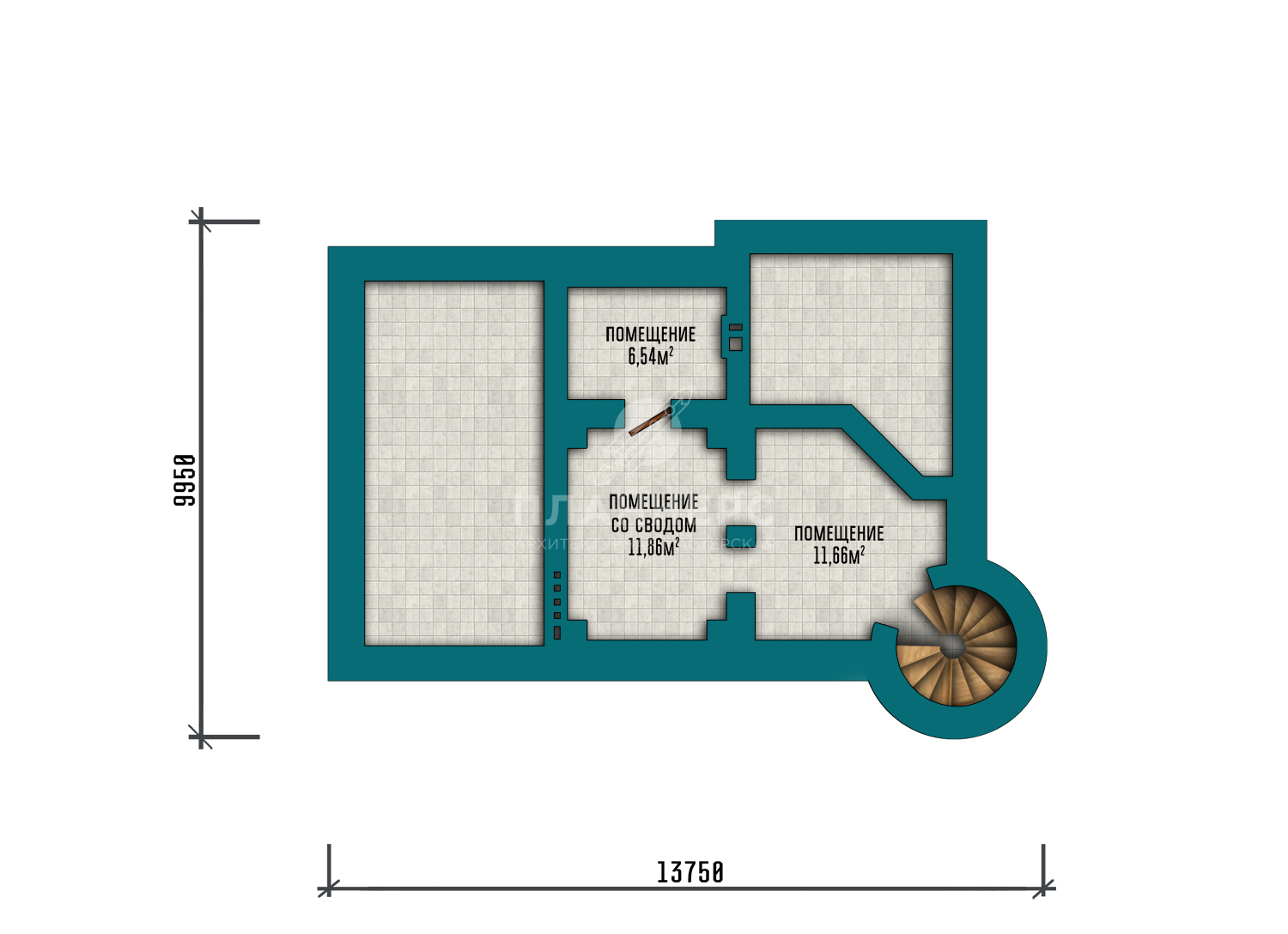

- Площадь этажа 30.06 м2
- Подвал 11.66 м2
- Подвал 11.86 м2
- Подвал 6.54 м2
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 191,26 м² представляет собой современный жилой дом с удобной планировкой и выразительной архитектурой. Компактная форма здания и сбалансированные пропорции делают дом удобным для размещения на участке и позволяют рационально использовать внутреннее пространство. Фасад из светлого облицовочного кирпича формирует аккуратный и элегантный внешний облик дома, придавая архитектуре лёгкость и современный характер.
Габариты здания составляют 13,55 × 13,53 м. Практически квадратная конфигурация дома обеспечивает удобное распределение помещений и компактную планировку. В проекте предусмотрены три спальни и три санузла, благодаря чему такой двухэтажный дом подойдёт для семьи с детьми или для владельцев, которым важен высокий уровень комфорта и функциональности.
Дом включает подземный уровень и два жилых этажа. Подвал высотой 2,5 м может использоваться для технических помещений, кладовых, хозяйственных комнат или дополнительной зоны хранения. Цоколь высотой 0,5 м подчёркивает архитектурную композицию здания и защищает нижнюю часть фасада.
Первый этаж формирует общественную часть дома. Здесь располагаются гостиная, кухня и столовая, а также вспомогательные помещения. Высота потолков составляет 3,05 м, благодаря чему пространство выглядит светлым и просторным.
На втором этаже размещается приватная зона дома. Здесь расположены спальни и дополнительные жилые комнаты. Высота потолков второго уровня также составляет 3,05 м, создавая гармоничное и комфортное пространство для отдыха.
Из жилой зоны предусмотрен выход на террасу. Дом с террасой расширяет жилое пространство и позволяет организовать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитный ленточный фундамент. Наружные стены выполнены из газобетонных блоков с утеплением и облицовкой светлым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты, а чердачное перекрытие устроено по деревянным балкам. Связь между этажами осуществляется по лестнице индивидуального изготовления, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь облицован клинкерным кирпичом. Дом перекрыт комбинированной крышей с уклоном 25°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения крылец и балконов выполнены из металла и стекла.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 191 м² с подвалом, тремя спальнями, тремя санузлами и террасой. Такой дом из светлого кирпича станет практичным и долговечным решением для комфортной семейной жизни.
