Проект дома с мансардным этажом 134,29 м² с террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический полнотелый
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены Кирпич керамический полнотелый
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

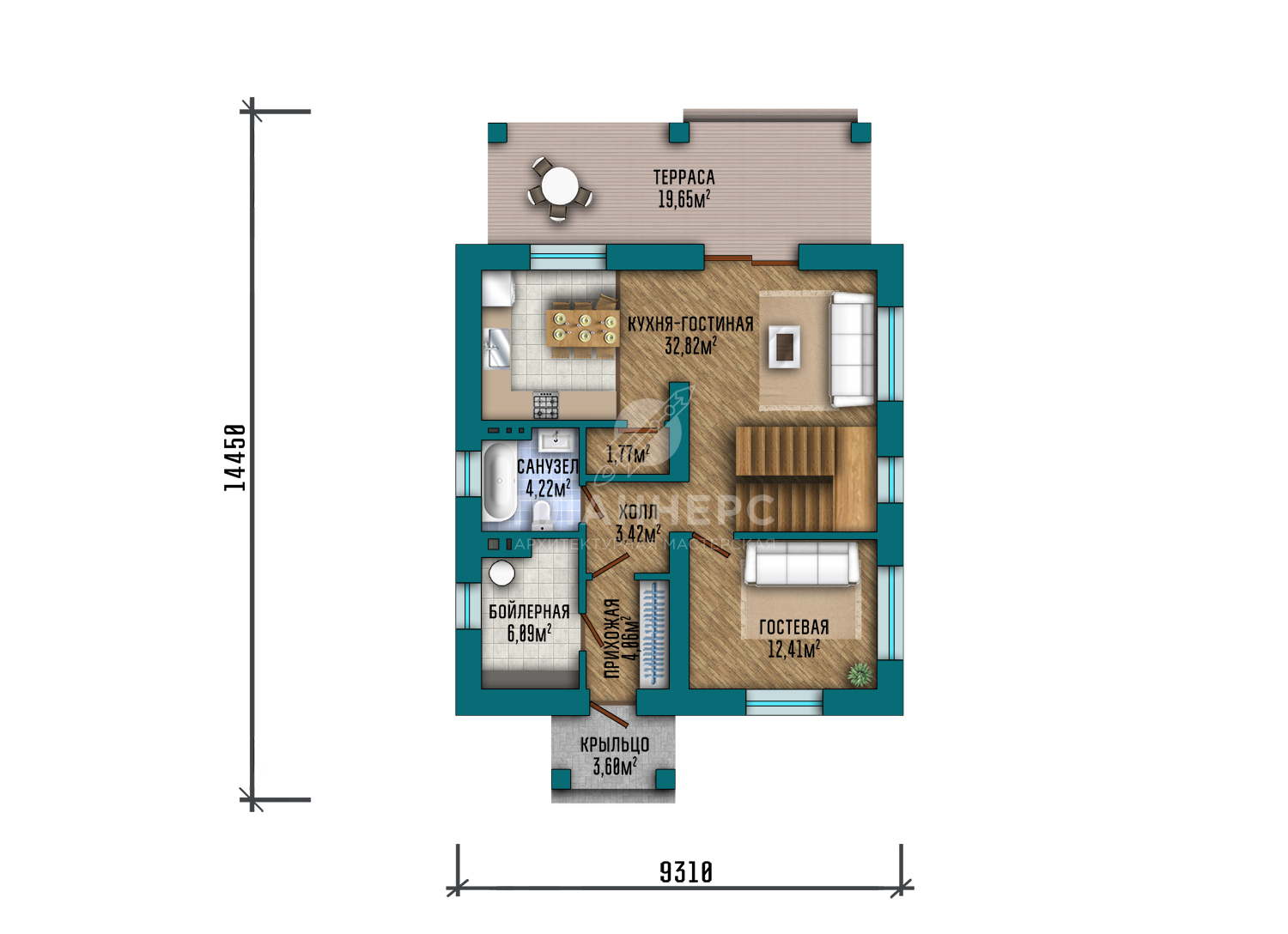

- Площадь этажа 88.04 м2
- Крыльцо 3.60 м2
- Прихожая 4.06 м2
- Холл 3.42 м2
- Гостевая 12.41 м2
- Бойлерная 6.09 м2
- Санузел 4.22 м2
- Кладовая 1.77 м2
- Кухня-гостиная 32.82 м2
- Терраса 19.65 м2

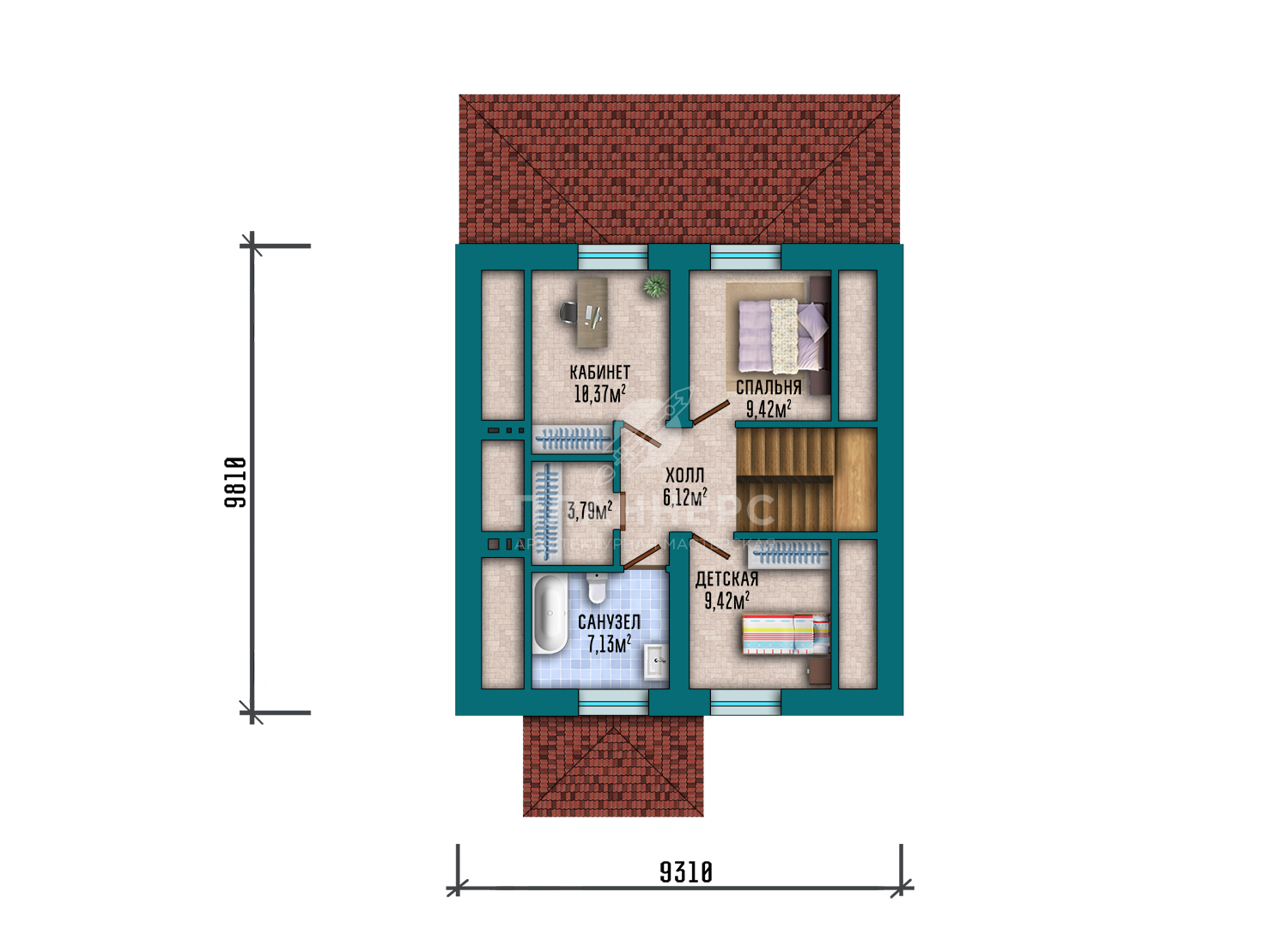

- Площадь этажа 46.25 м2
- Холл 6.12 м2
- Детская 9.42 м2
- Санузел 7.13 м2
- Гардероб 3.79 м2
- Кабинет 10.37 м2
- Спальня 9.42 м2
Запросите PDF презентацию проекта!

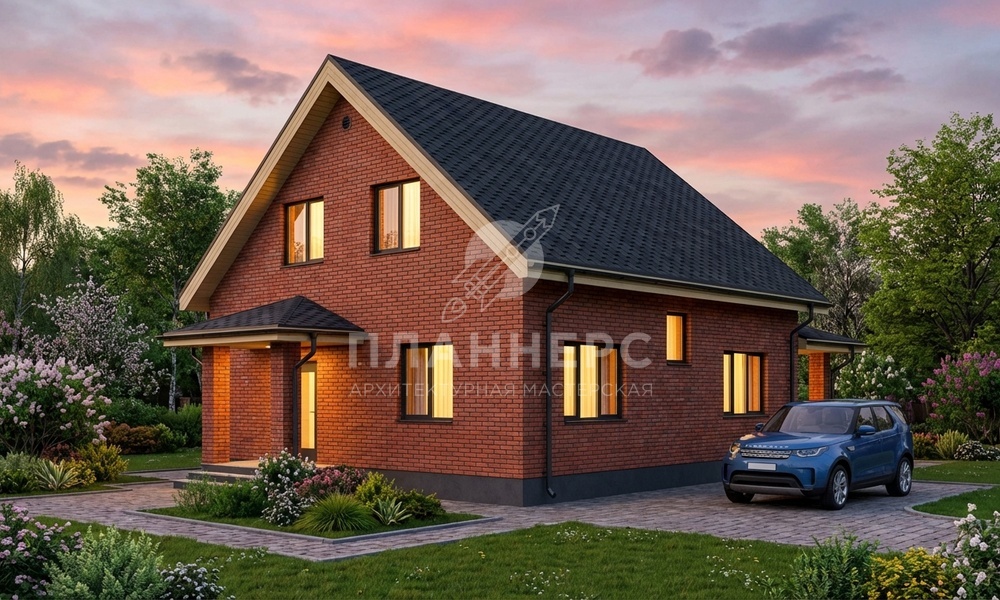

Проект дома с мансардой площадью 134,29 м² выполнен в современной архитектуре и сочетает рациональную планировку, компактные размеры и надёжные строительные решения. Такой современный дом с мансардным этажом подходит для комфортного проживания семьи и отличается продуманной организацией внутреннего пространства. Фасад из красного облицовочного кирпича формирует выразительный и долговечный внешний облик здания, благодаря чему дом из кирпича выглядит солидно и гармонично вписывается в загородную застройку.
Габариты здания составляют 9,31 × 14,45 м, что позволяет удобно разместить дом на участке и создать функциональную планировку. Проект дома предусматривает четыре спальни, поэтому дом с мансардой подходит для семьи с детьми или для тех, кому необходимы дополнительные комнаты для гостей, кабинета или отдыха.
Планировка первого этажа ориентирована на повседневную жизнь семьи. Здесь располагается основная жилая зона с гостиной, кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 2,85 м, что обеспечивает комфортное пространство и хорошее естественное освещение.
Мансардный этаж предназначен для приватной зоны дома. Здесь размещаются спальни и дополнительные комнаты. Высота помещений мансардного уровня варьируется от 1,69 до 2,6 м, что формирует уютное пространство под скатами крыши и делает интерьер более камерным.

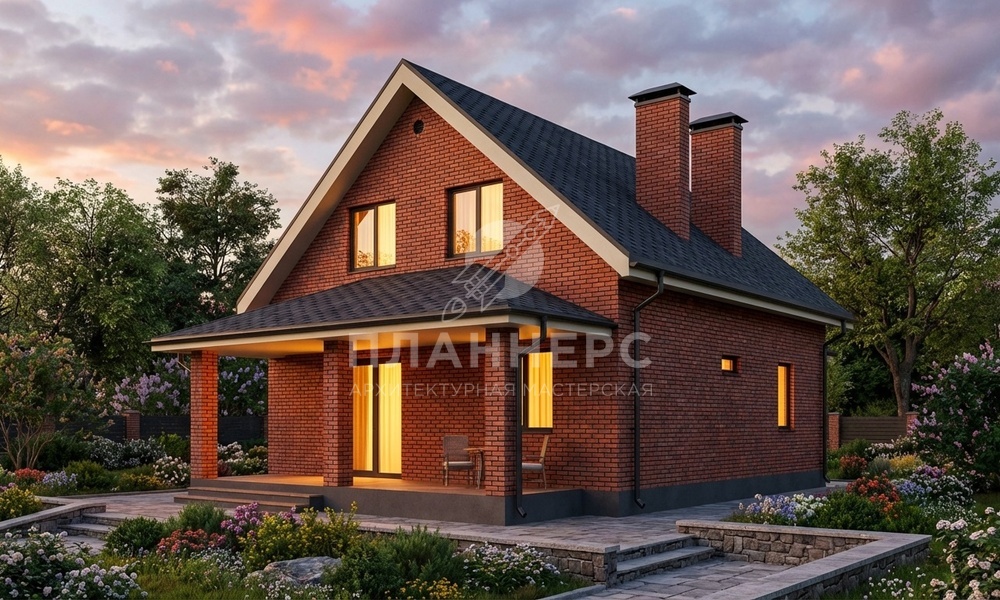

Из жилой зоны предусмотрен выход на террасу. Дом с террасой позволяет расширить жилое пространство и создать удобную зону отдыха на свежем воздухе, где можно проводить время с семьёй или принимать гостей.
Конструктивной основой здания служит свайно-ростверковый фундамент, обеспечивающий устойчивость и долговечность дома. Наружные стены выполнены из керамических блоков с облицовкой красным кирпичом, благодаря чему проект дома из кирпича сочетает прочность конструкции и хорошие теплоизоляционные характеристики. Внутренние несущие стены и перегородки выполнены из полнотелого керамического кирпича.
Междуэтажное перекрытие выполнено из монолитной железобетонной плиты, что повышает жёсткость конструкции и улучшает звукоизоляцию между этажами. Связь между уровнями осуществляется по монолитной лестнице, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,65 м облицован клинкерным кирпичом, который защищает нижнюю часть фасада и повышает долговечность отделки.
Дом перекрыт комбинированной кровлей с уклоном 40°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения крылец выполнены из металла и стекла, что подчёркивает современный характер архитектуры.
Проект подойдёт тем, кто ищет современный дом с мансардным этажом, четырьмя спальнями и террасой. Такой дом из красного кирпича площадью около 130 м² станет удобным и надёжным решением для постоянного проживания семьи.
