Проект одноэтажного дома 147,22 м² с террасой и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

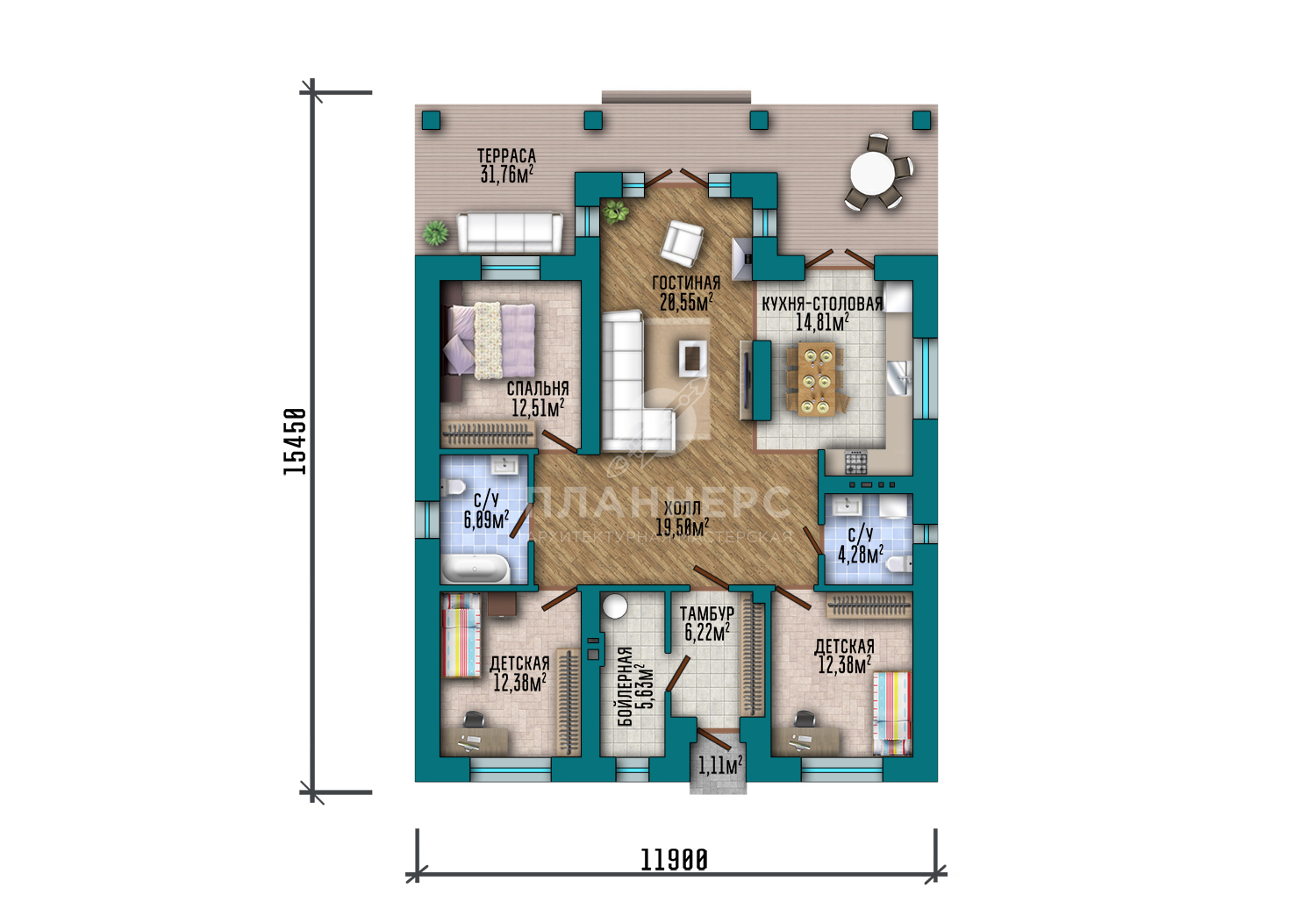

- Площадь этажа 147.22 м2
- Крыльцо 1.11 м2
- Тамбур 6.22 м2
- Бойлерная 5.63 м2
- Детская 12.38 м2
- Детская 12.38 м2
- Холл 19.50 м2
- Санузел 4.28 м2
- Санузел 6.09 м2
- Спальня 12.51 м2
- Гостиная 20.55 м2
- Кухня-столовая 14.81 м2
- Терраса 31.76 м2
Запросите PDF презентацию проекта!
Современный одноэтажный дом площадью 147,22 м² сочетает функциональную планировку, аккуратную архитектуру и практичные строительные решения. Фасад из светлого облицовочного кирпича формирует лёгкий и гармоничный внешний облик здания, который хорошо сочетается с спокойной геометрией дома и вальмовой формой кровли.
Габариты здания составляют 11,9 × 15,45 м, благодаря чему дом выглядит пропорционально и удобно размещается на участке. Проект предусматривает три спальни, что делает его подходящим для семьи с детьми или для тех, кому необходимы дополнительные комнаты для работы, отдыха или размещения гостей.
Планировка дома организована на одном уровне и ориентирована на повседневную жизнь семьи. Основную часть пространства занимает общая жилая зона, объединяющая гостиную, кухню и столовую, а также вспомогательные помещения. Высота потолков первого этажа составляет 2,8 м, что создаёт комфортный объём помещений и делает интерьер светлым и удобным для проживания.
Отсутствие мансардного этажа и подвала делает внутреннюю структуру дома максимально простой и удобной для использования. В проекте предусмотрены два санузла, что повышает комфорт проживания и позволяет рационально разделить приватные и общие зоны.
Из жилой зоны предусмотрен выход на террасу, которая служит дополнительным местом отдыха и позволяет расширить жилое пространство в тёплое время года. Дом с террасой делает проект более функциональным и удобным для загородной жизни.
Конструктивной основой дома служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность здания. Наружные стены выполнены из газобетонных блоков с облицовкой светлым кирпичом. Внутренние несущие стены и перегородки выполнены из газобетона.
Чердачное перекрытие выполнено по деревянным балкам, что соответствует конструктивной схеме одноэтажного дома. Оконные и дверные проёмы усилены сборными газобетонными перемычками.
Цоколь высотой 0,35 м отделан декоративной штукатуркой, которая защищает нижнюю часть фасада от внешних воздействий.
Дом перекрыт вальмовой кровлей с уклоном 20°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы выполнены из металла и стекла, что добавляет архитектуре современный акцент.
Проект подойдёт тем, кто ищет одноэтажный семейный дом с тремя спальнями, двумя санузлами и террасой, выполненный в современной архитектуре с фасадом из светлого кирпича.
