Проект одноэтажного дома 147,22 м² с террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

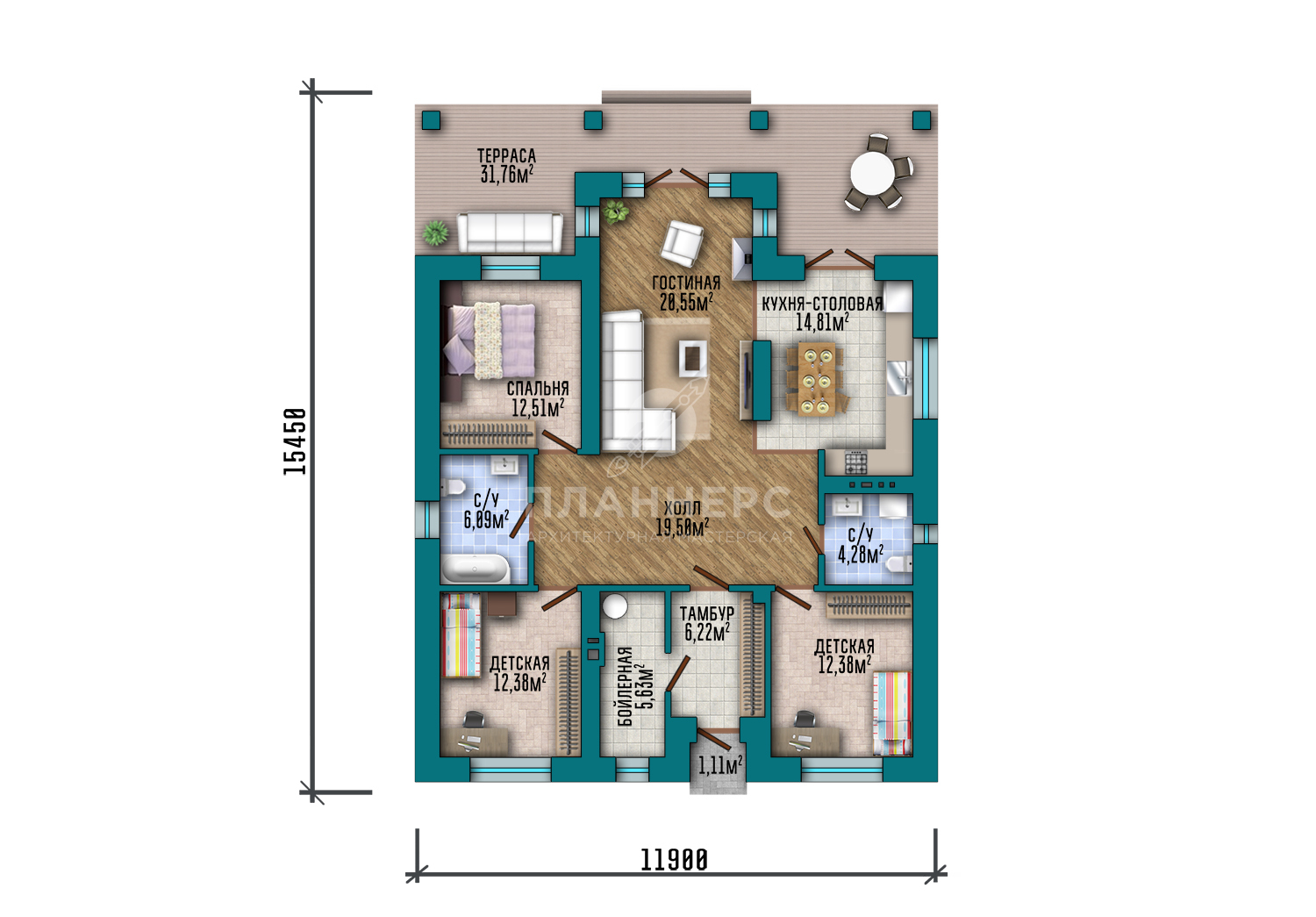

- Площадь этажа 147.22 м2
- Крыльцо 1.11 м2
- Тамбур 6.22 м2
- Бойлерная 5.63 м2
- Детская 12.38 м2
- Детская 12.38 м2
- Холл 19.50 м2
- Санузел 4.28 м2
- Санузел 6.09 м2
- Спальня 12.51 м2
- Кухня-столовая 14.81 м2
- Гостиная 20.55 м2
- Терраса 31.76 м2
Запросите PDF презентацию проекта!

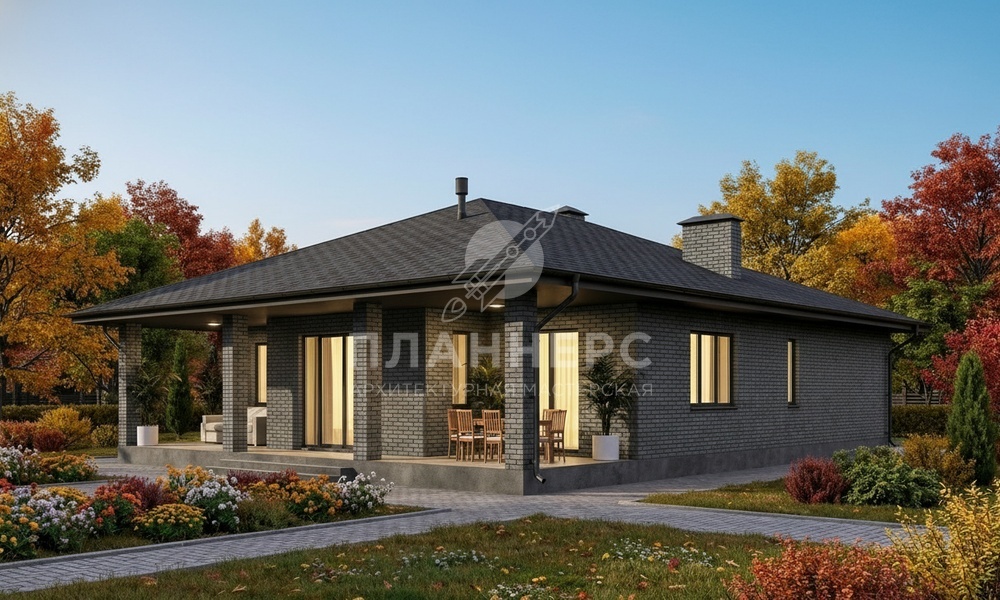

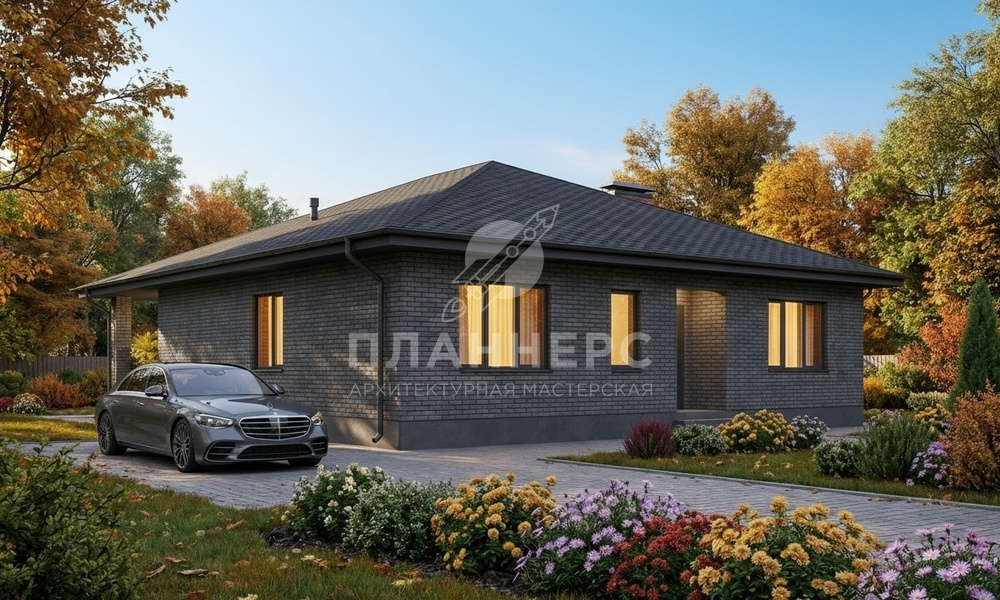

Современный одноэтажный дом площадью 147,22 м² сочетает продуманную планировку, лаконичную архитектуру и надёжные строительные решения. Фасад из серого облицовочного кирпича формирует сдержанный и современный внешний облик здания, который гармонично сочетается с спокойной геометрией дома и аккуратной вальмовой формой кровли.
Габариты здания составляют 11,9 × 15,45 м, благодаря чему дом выглядит пропорционально и удобно размещается на участке. Проект предусматривает три спальни, что делает его подходящим для семьи с детьми или для тех, кому необходимы дополнительные помещения для кабинета, гостей или отдыха.
Планировка одноэтажного дома ориентирована на комфортную повседневную жизнь семьи. Основная часть пространства отведена под общую жилую зону, объединяющую гостиную, кухню и столовую, а также вспомогательные помещения. Высота потолков первого этажа составляет 2,8 м, создавая комфортный объём помещений и обеспечивая хорошее естественное освещение.
Отсутствие мансардного этажа и подвала делает внутреннюю организацию дома максимально удобной и функциональной. В проекте предусмотрены два санузла, что повышает комфорт проживания и позволяет удобно разделить приватные и общие зоны.
Из жилой зоны предусмотрен выход на террасу, которая служит дополнительным пространством для отдыха на свежем воздухе. Дом с террасой позволяет расширить жилое пространство в тёплый сезон и создать удобное место для семейных встреч и летнего досуга.
Конструктивной основой дома служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность здания. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом. Внутренние несущие стены и перегородки выполнены из газобетона.
Чердачное перекрытие выполнено по деревянным балкам, что соответствует конструктивной схеме одноэтажного дома. Оконные и дверные проёмы усилены сборными газобетонными перемычками.
Цоколь высотой 0,35 м отделан декоративной штукатуркой, которая защищает нижнюю часть фасада от внешних воздействий.
Дом перекрыт вальмовой кровлей с уклоном 20°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы выполнены из металла и стекла, что добавляет архитектуре современный акцент.
Проект подойдёт тем, кто ищет одноэтажный семейный дом с тремя спальнями, двумя санузлами и террасой, выполненный в современной архитектуре с фасадом из серого кирпича.
