Проект двухэтажного дома 163 м² с террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

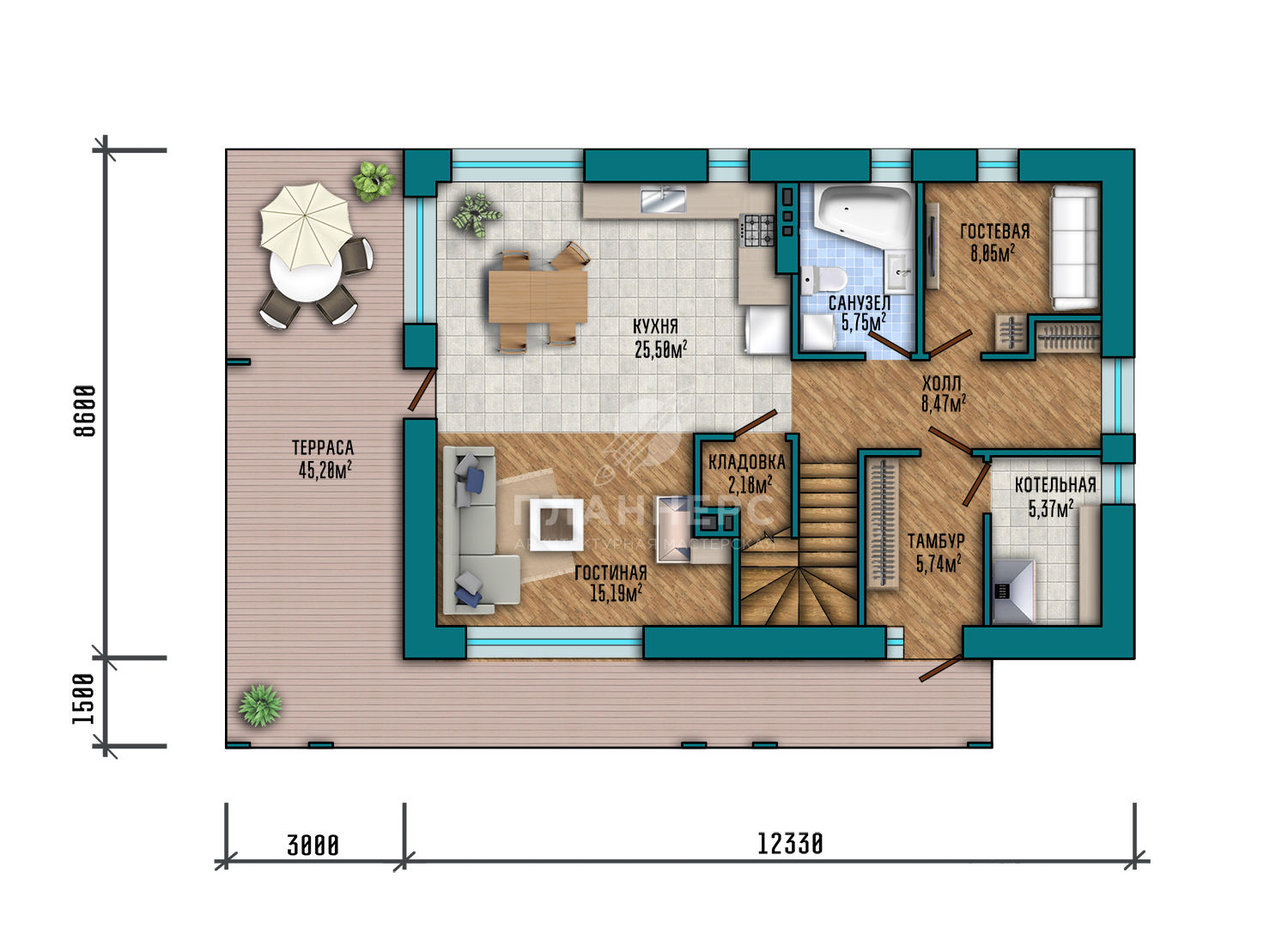

- Площадь этажа 122.25 м2
- Тамбур 5.74 м2
- Кладовая 2.18 м2
- Холл 8.47 м2
- Котельная 5.37 м2
- Санузел 5.75 м2
- Гостевая 8.85 м2
- Кухня 25.50 м2
- Гостиная 15.19 м2
- Терраса 45.20 м2

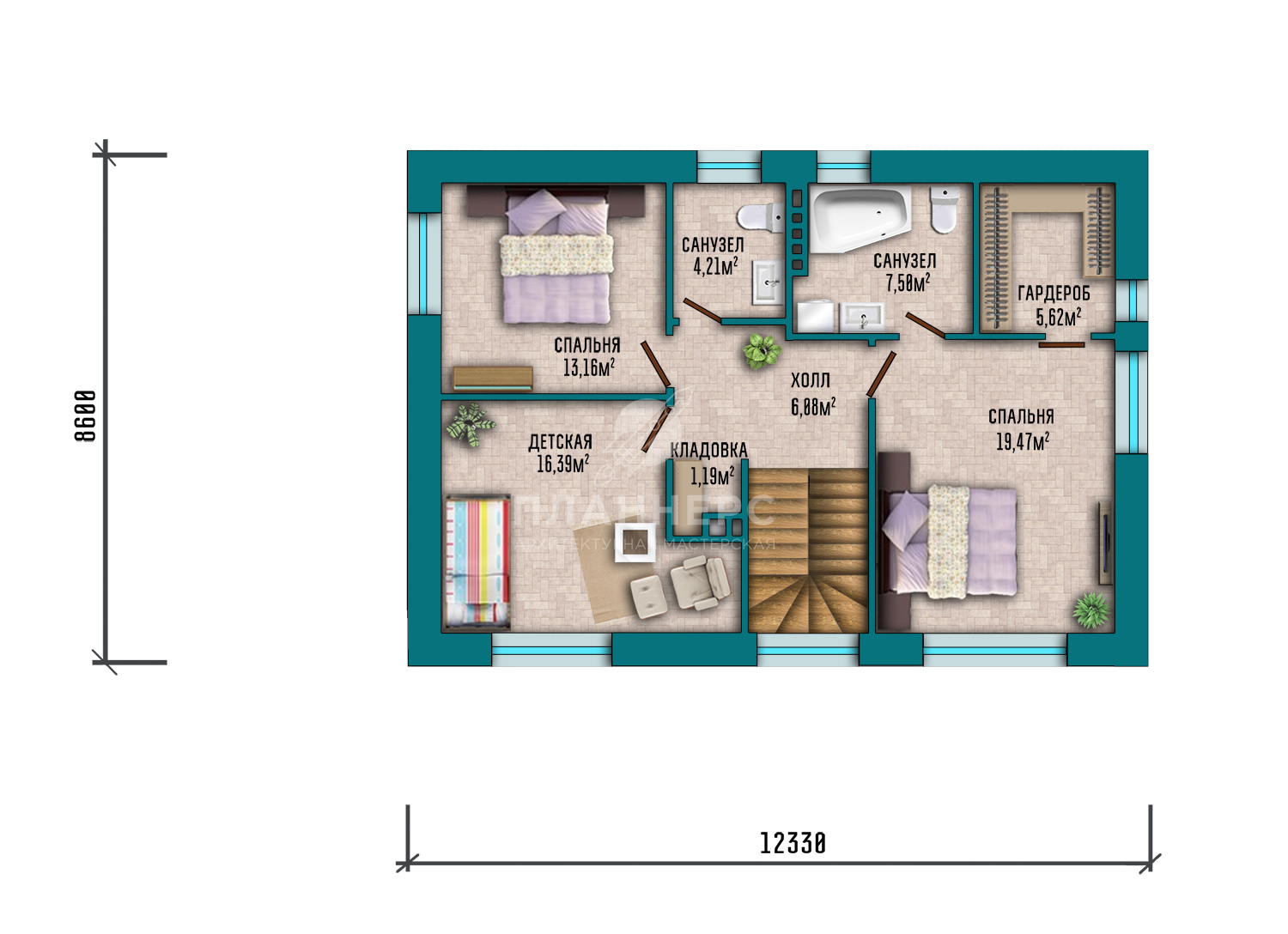

- Площадь этажа 73.62 м2
- Холл 6.08 м2
- Санузел 4.21 м2
- Спальня 13.16 м2
- Детская 16.39 м2
- Кладовая 1.19 м2
- Спальня 19.47 м2
- Гардероб 5.62 м2
- Санузел 7.50 м2
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 163 м² выполнен в современной архитектуре и сочетает компактные размеры, функциональную планировку и выразительный внешний облик. Архитектура здания отличается лаконичными линиями и продуманными пропорциями, благодаря чему дом гармонично размещается на участке и выглядит современно. Фасад из серого облицовочного кирпича формирует строгий и элегантный внешний облик здания, подчёркивая геометрию объёмов и создавая стильный образ современного дома из кирпича.
Габариты здания составляют 15,33 × 10,1 м, что позволяет рационально использовать площадь участка и организовать удобную планировку помещений. Проект дома предусматривает четыре спальни, поэтому такой двухэтажный дом подойдёт для семьи с детьми или для тех, кому необходимо дополнительное пространство для гостей, кабинета или личных комнат.
Первый этаж формирует основную общественную часть дома. Здесь располагается гостиная, объединённая с кухней и столовой, а также вспомогательные помещения. Высота потолков составляет 3 м, благодаря чему помещения выглядят светлыми и комфортными для проживания.
Второй этаж предназначен для приватной зоны. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений второго уровня также составляет 3 м, что обеспечивает удобный и гармоничный интерьер.
Из жилой части дома предусмотрен выход на открытую террасу. Дом с террасой расширяет жилое пространство и позволяет организовать комфортную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита, обеспечивающая устойчивость и долговечность строения. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты, а связь между этажами осуществляется по монолитной лестнице. Оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,15 м отделан декоративной штукатуркой.
Дом перекрыт плоской кровлей с покрытием из полимерной мембраны, что подчёркивает современный характер архитектуры. Ограждения крылец и балконов выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 160 м² с четырьмя спальнями и террасой. Такой дом из серого кирпича станет надёжным и стильным решением для постоянного проживания семьи.
