Проект двухэтажного дома 163 м² с террасой и фасадом из красного кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Запросите PDF презентацию проекта!
Проект двухэтажного дома площадью 163 м² выполнен в современной архитектуре и ориентирован на комфортное проживание семьи. Компактная и вытянутая форма здания позволяет эффективно использовать участок и создать удобную внутреннюю планировку. Фасад из красного облицовочного кирпича формирует выразительный и долговечный внешний облик дома, придавая архитектуре классический характер и подчёркивая надёжность современного дома из кирпича.
Габариты здания составляют 15,33 × 10,1 м, благодаря чему проект дома удобно размещается на участке и сохраняет сбалансированные пропорции. В доме предусмотрены четыре спальни, что делает такой двухэтажный дом подходящим для семьи с детьми или для владельцев, которым требуется дополнительное пространство для кабинета или гостевых комнат.

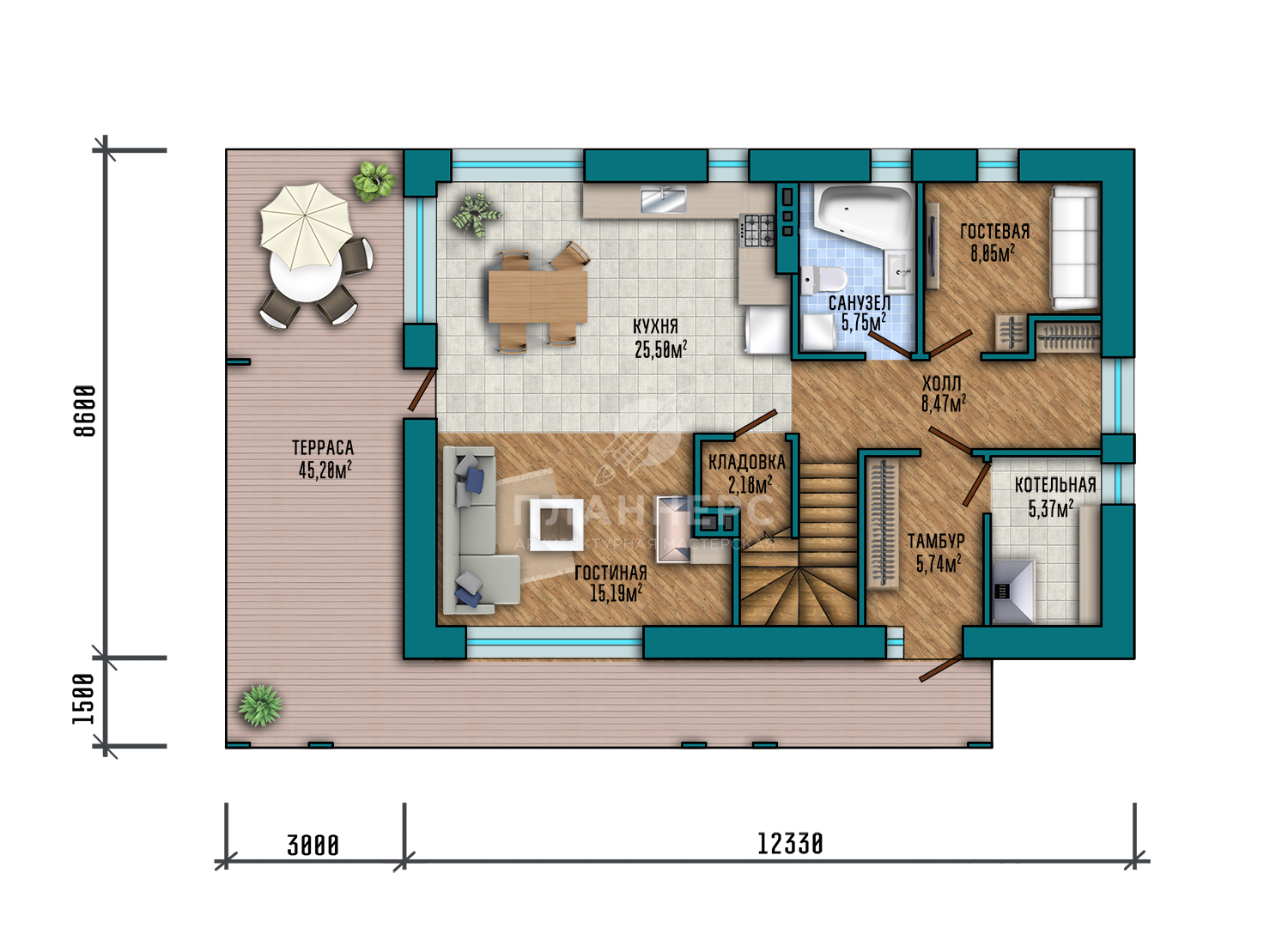

Первый этаж формирует основную жилую часть дома. Здесь располагается гостиная, объединённая с кухней и столовой, а также хозяйственные и вспомогательные помещения. Высота потолков первого уровня составляет 3 м, что создаёт комфортный объём помещений и обеспечивает хорошее естественное освещение.

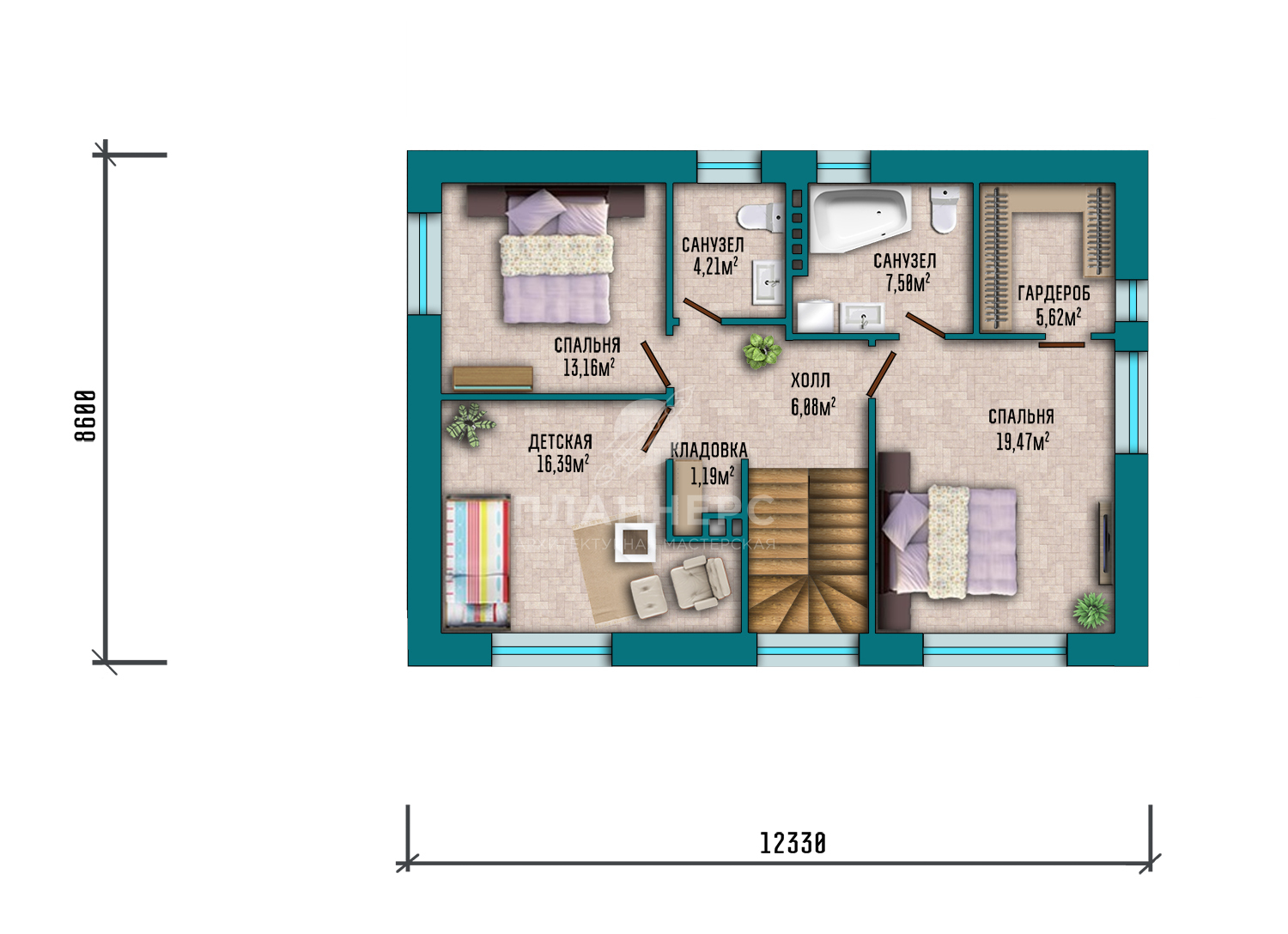

Второй этаж отведён под приватную зону. Здесь размещаются спальни и дополнительные жилые комнаты. Высота помещений второго уровня также достигает 3 м, благодаря чему пространство выглядит гармоничным и удобным для проживания.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой позволяет расширить жилое пространство и создать комфортное место для отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой красным кирпичом. Внутренние несущие стены и перегородки выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты. Связь между этажами осуществляется по монолитной лестнице, а проёмы усилены монолитными перемычками.
Цоколь высотой 0,15 м отделан декоративной штукатуркой. Дом перекрыт плоской кровлей с покрытием из полимерной мембраны, что подчёркивает современную архитектуру здания. Ограждения крылец и балконов выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 160 м² с четырьмя спальнями и террасой. Такой дом из красного кирпича станет практичным и долговечным решением для комфортного проживания семьи.
