Проект дома с мансардным этажом 199 м² с террасой и фасадом из светлого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

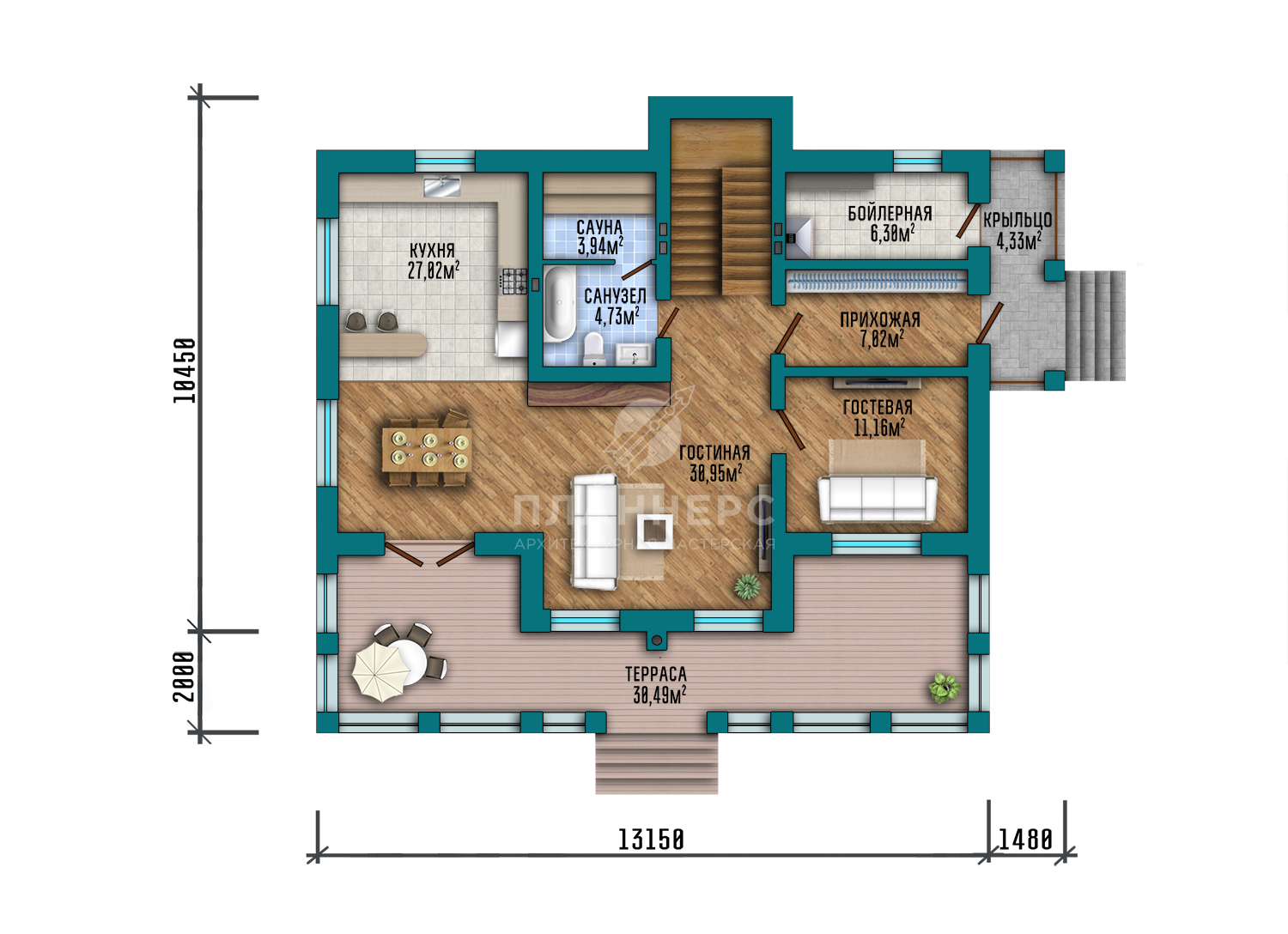

- Площадь этажа 125.94 м2
- Терраса 30.49 м2
- Гостиная 30.95 м2
- Кухня 27.02 м2
- Санузел 4.73 м2
- Сауна 3.94 м2
- Гостевая 11.16 м2
- Прихожая 7.02 м2
- Бойлерная 6.30 м2
- Крыльцо 4.33 м2

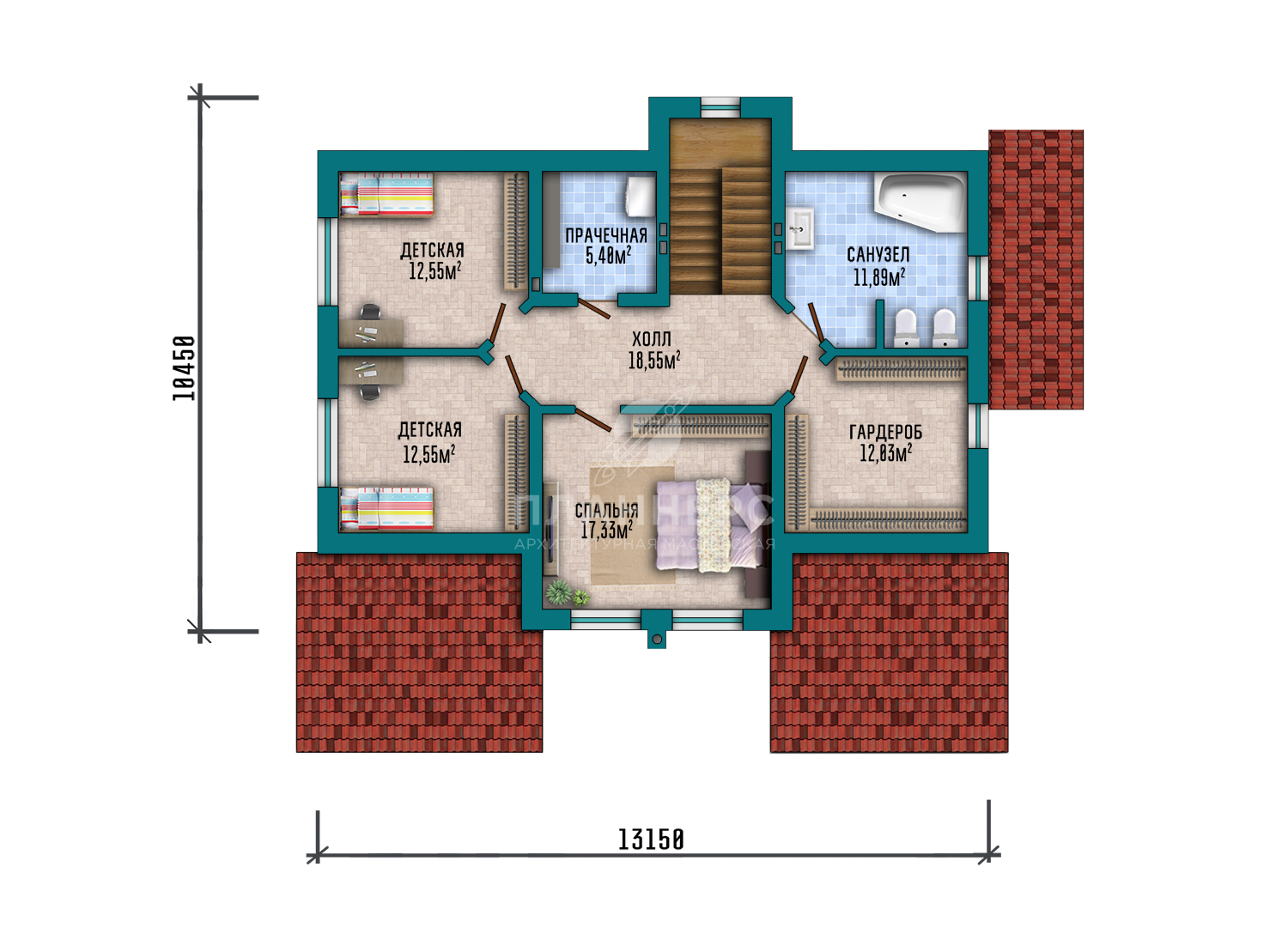

- Площадь этажа 90.3 м2
- Холл 18.55 м2
- Гардероб 12.03 м2
- Санузел 11.89 м2
- Постирочная 5.40 м2
- Детская 12.55 м2
- Детская 12.55 м2
- Спальня 17.33 м2
Запросите PDF презентацию проекта!

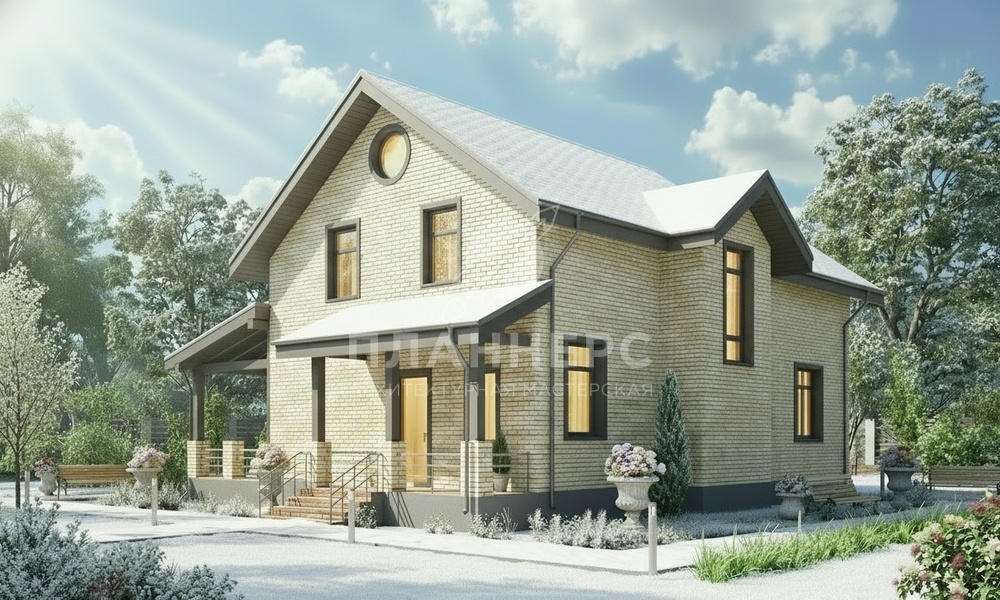

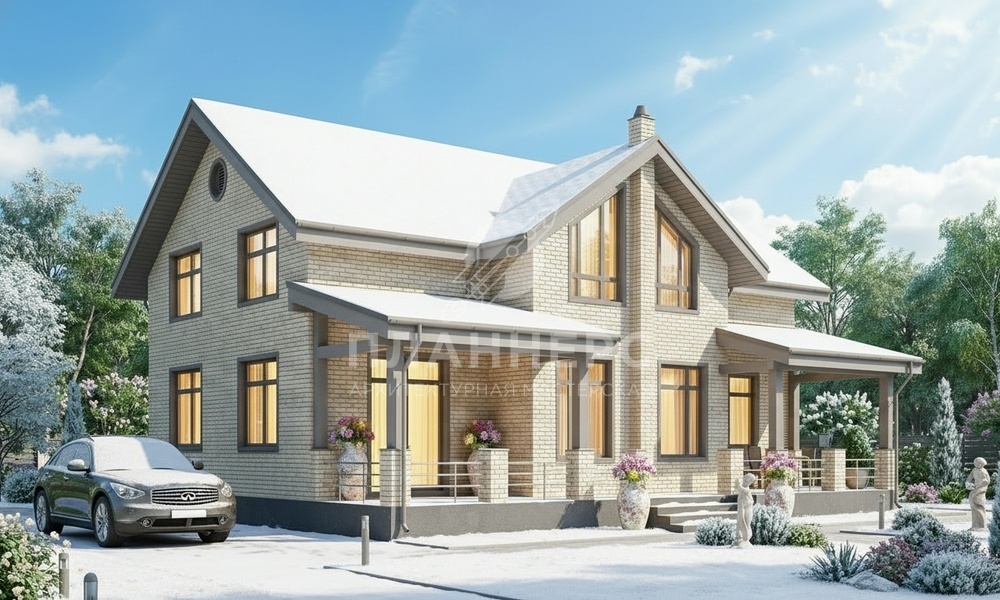

Проект дома с мансардным этажом площадью 199 м² разработан как просторный и функциональный жилой дом для комфортного проживания семьи. Архитектура здания сочетает компактный основной объём и выразительную двускатную крышу, благодаря чему дом выглядит современно и гармонично вписывается в загородную застройку. Фасад из светлого облицовочного кирпича придаёт зданию аккуратный и элегантный внешний облик, визуально облегчая архитектуру и формируя образ современного дома из кирпича.
Габариты здания составляют 14,63 × 12,45 м, что позволяет удобно разместить дом на участке и создать рациональную планировку помещений. Проект дома предусматривает две спальни, при этом значительная часть площади отводится под просторные жилые зоны и дополнительные помещения, которые могут использоваться как кабинет, зона отдыха или гостевые комнаты.
На первом этаже располагается основная общественная часть дома. Здесь размещены гостиная, кухня и столовая, объединённые в единое пространство для повседневной жизни семьи. Высота потолков составляет 3 м, что делает помещения светлыми и комфортными.
Мансардный этаж используется как дополнительная жилая зона. Здесь располагаются спальни и дополнительные комнаты. Высота помещений варьируется от 1,8 до 3 м, благодаря чему пространство под скатами крыши используется максимально эффективно.
Из жилой части предусмотрен выход на открытую террасу. Дом с террасой создаёт удобное место для отдыха на свежем воздухе и позволяет расширить функциональность жилого пространства.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой светлым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитных железобетонных плит, а связь между уровнями осуществляется по монолитной лестнице. Все проёмы усилены монолитными перемычками.
Цоколь высотой 0,65 м отделан декоративной штукатуркой.
Дом перекрыт двускатной крышей с уклоном 35°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием, а ограждения входной группы выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный дом с мансардой площадью около 200 м² с террасой и просторной жилой зоной. Такой дом из светлого кирпича станет удобным и долговечным решением для постоянного проживания семьи.
