Проект дома с мансардным этажом 199 м² с террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

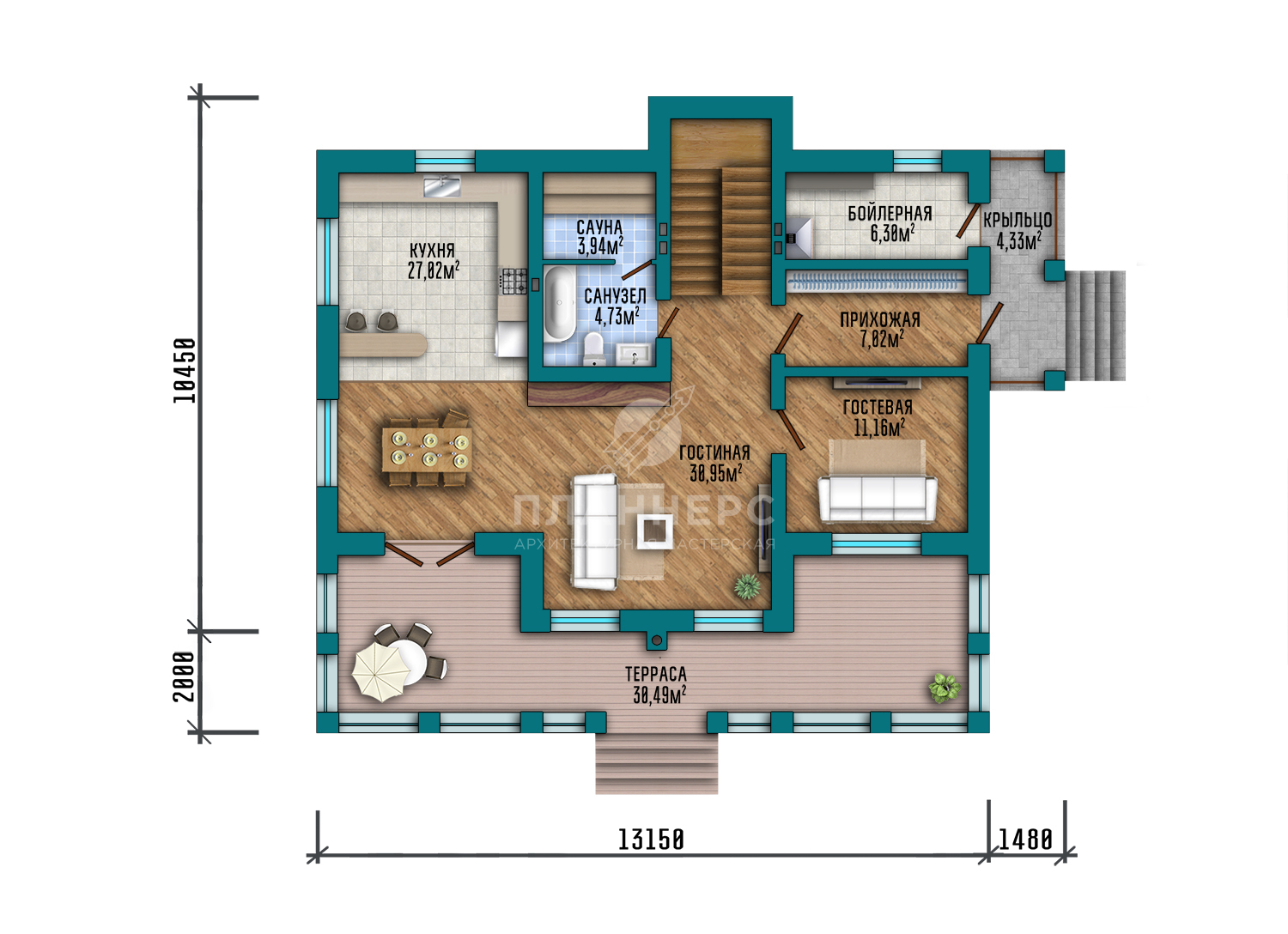

- Площадь этажа 125.94 м2
- Крыльцо 4.33 м2
- Прихожая 7.02 м2
- Бойлерная 6.30 м2
- Гостевая 11.16 м2
- Санузел 4.73 м2
- Сауна 3.94 м2
- Гостиная 30.95 м2
- Кухня 27.02 м2
- Терраса 30.49 м2

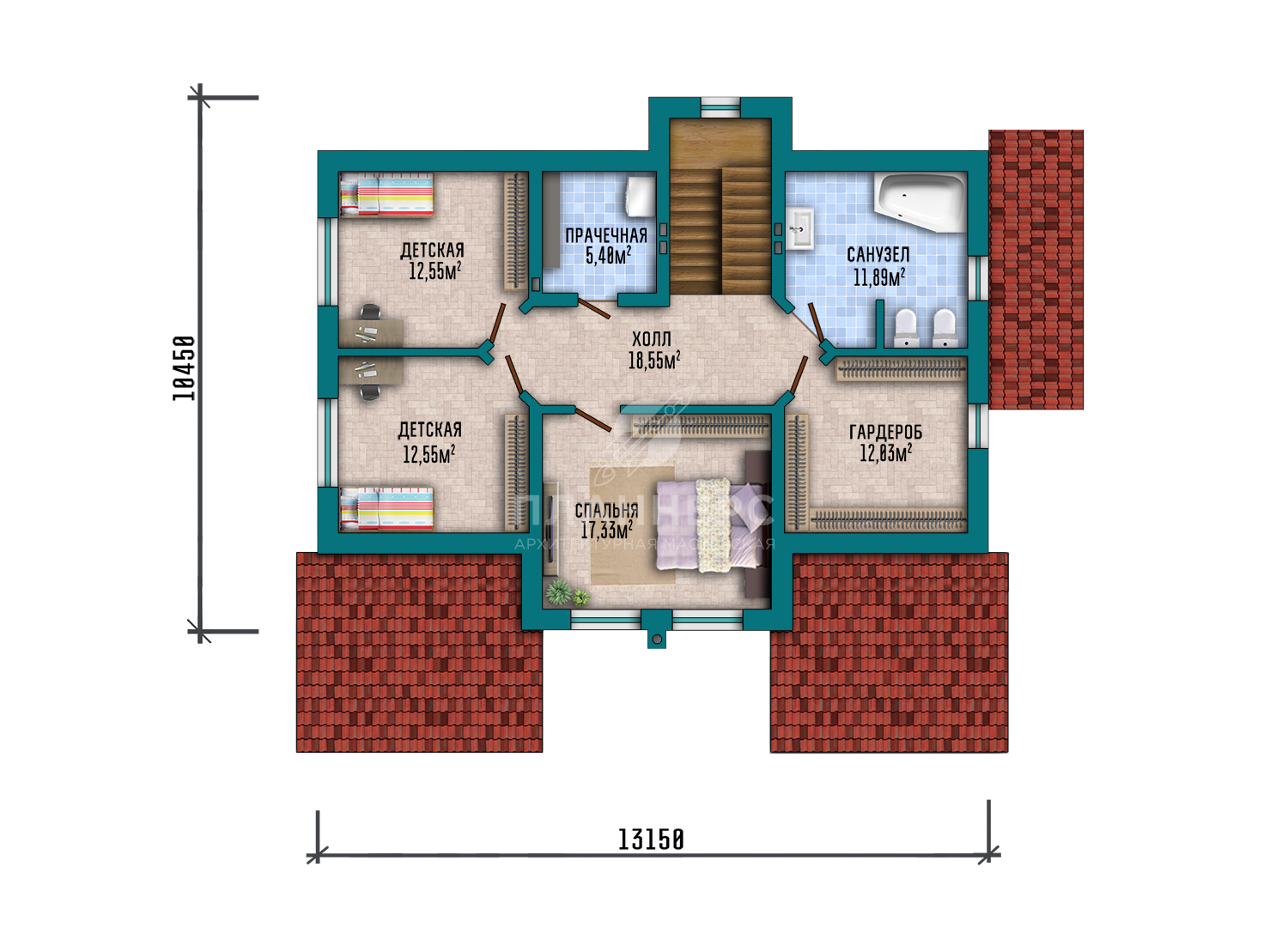

- Площадь этажа 90.3 м2
- Холл 18.55 м2
- Гардероб 12.03 м2
- Санузел 11.89 м2
- Спальня 17.33 м2
- Детская 12.55 м2
- Детская 12.55 м2
- Постирочная 5.40 м2
Запросите PDF презентацию проекта!

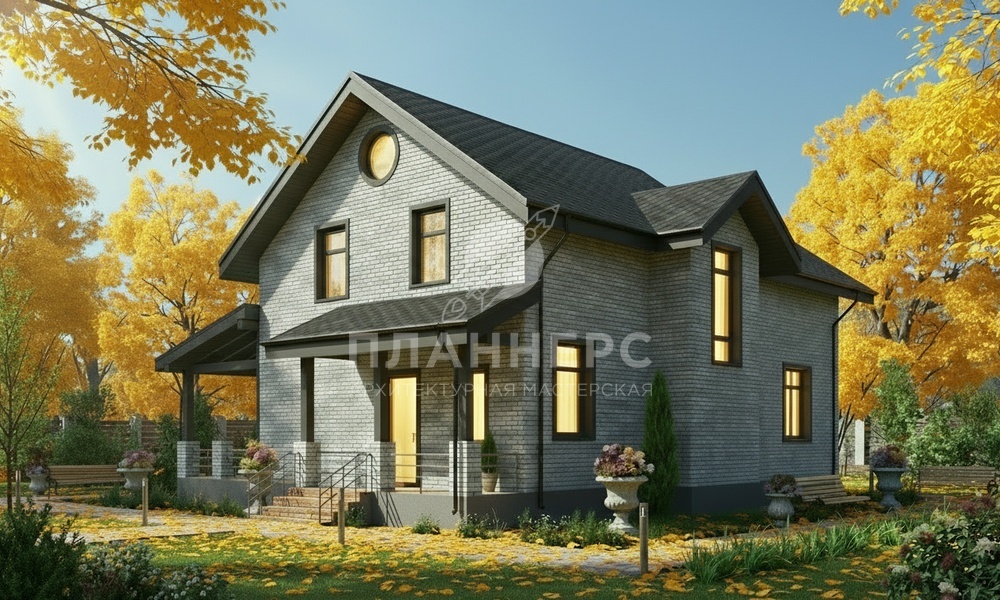

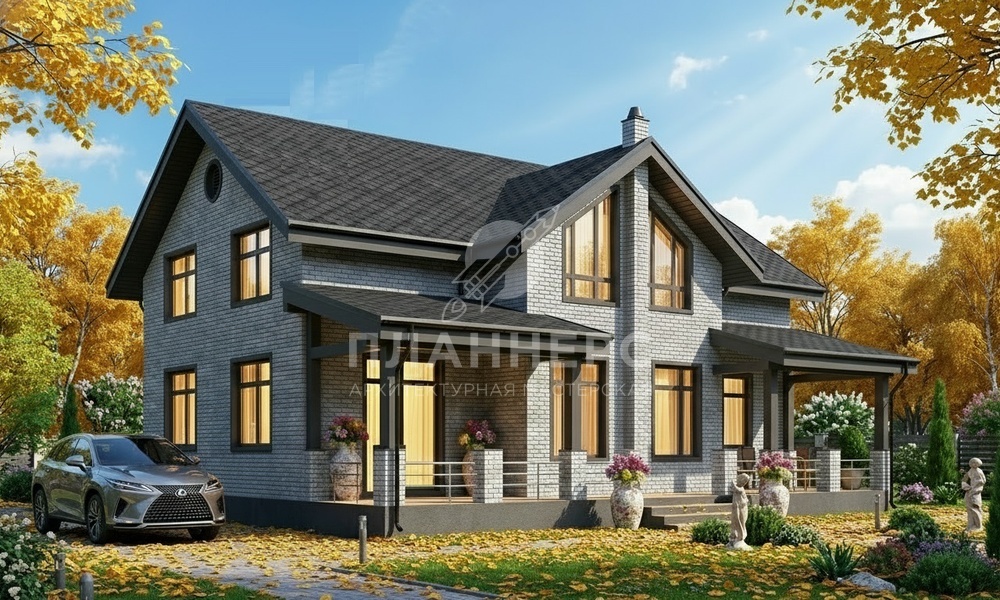

Проект дома с мансардным этажом площадью 199 м² разработан как современный и просторный жилой дом, рассчитанный на комфортное проживание семьи. Архитектура здания основана на компактном основном объёме и выразительной двускатной крыше, благодаря чему дом выглядит гармонично и аккуратно на участке. Фасад из серого облицовочного кирпича придаёт архитектуре строгий и современный характер, формируя стильный образ современного дома из кирпича.
Габариты здания составляют 14,63 × 12,45 м, что позволяет удобно разместить дом на участке и организовать рациональную планировку помещений. Несмотря на наличие двух спален, проект дома предусматривает значительную жилую площадь, которая может использоваться для создания просторных общих зон, кабинета, гостевых комнат или дополнительных помещений для отдыха.
Первый этаж формирует основное пространство повседневной жизни. Здесь располагается гостиная, объединённая с кухней и столовой, а также вспомогательные помещения. Высота потолков первого уровня составляет 3 м, что создаёт комфортный объём помещений и обеспечивает хорошее естественное освещение.
Мансардный этаж используется как приватная зона дома. Здесь располагаются спальни и дополнительные комнаты. Высота помещений варьируется от 1,8 до 3 м, что позволяет эффективно использовать пространство под скатами крыши и создать уютную атмосферу.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой расширяет жилое пространство и позволяет организовать удобное место для отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитных железобетонных плит, а связь между этажами обеспечивается монолитной лестницей. Все проёмы усилены монолитными перемычками.
Цоколь высотой 0,65 м отделан декоративной штукатуркой.
Дом перекрыт двускатной крышей с уклоном 35°, покрытой гибкой черепицей. Карнизные свесы подшиты профлистом с полимерным покрытием. Ограждения входной группы выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный дом с мансардным этажом площадью около 200 м² с террасой и просторной жилой зоной. Такой дом из серого кирпича станет надёжным и стильным решением для постоянного проживания семьи.
