Проект двухэтажного дома 198 м² с гаражом, террасой и фасадом из серого кирпича
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены газобетонные блоки
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

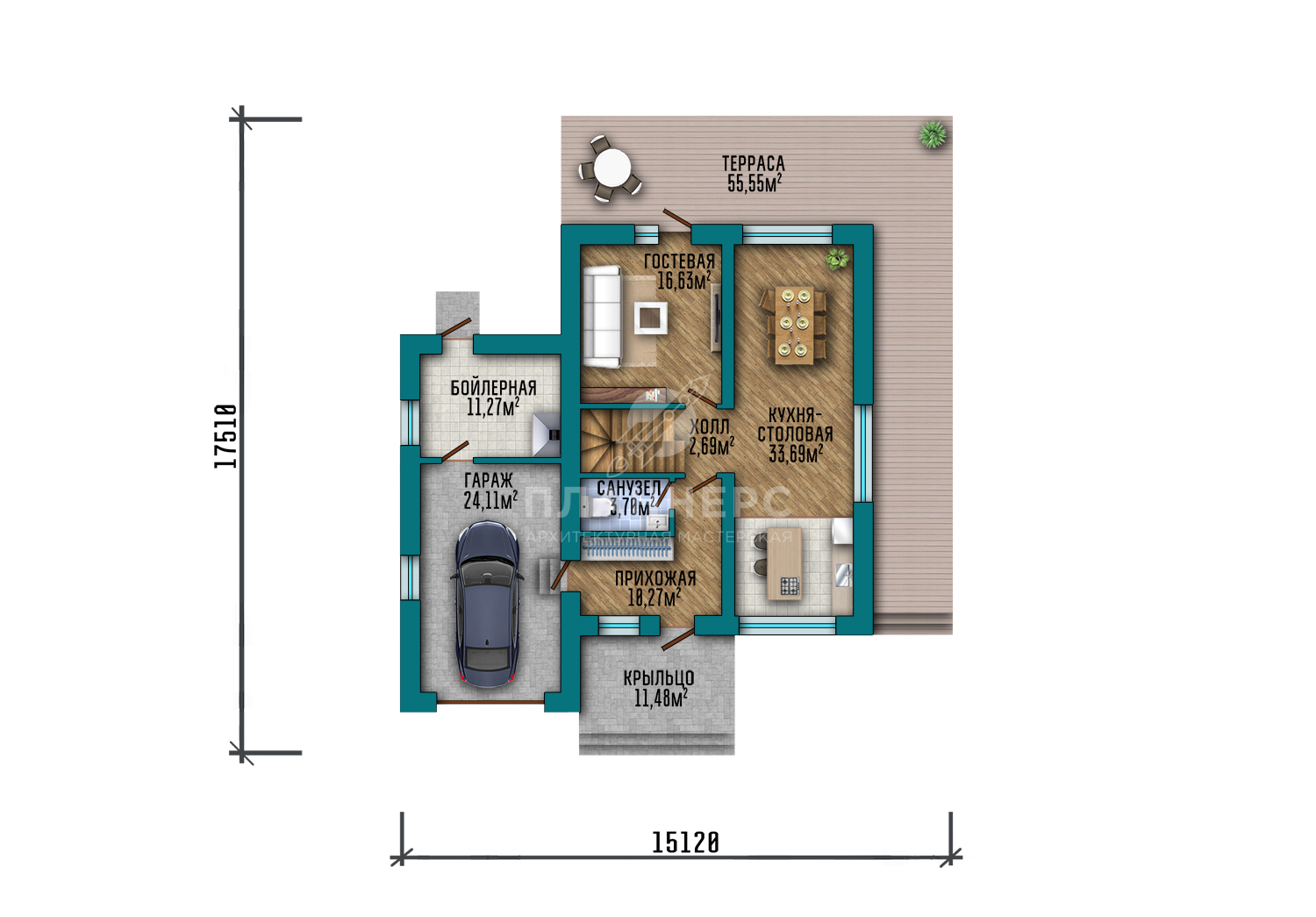

- Площадь этажа 169.39 м2
- Крыльцо 11.48 м2
- Прихожая 10.27 м2
- Санузел 3.70 м2
- Холл 2.69 м2
- Гараж 24.11 м2
- Бойлерная 11.27 м2
- Кухня-столовая 33.69 м2
- Гостевая 16.63 м2
- Терраса 55.55 м2

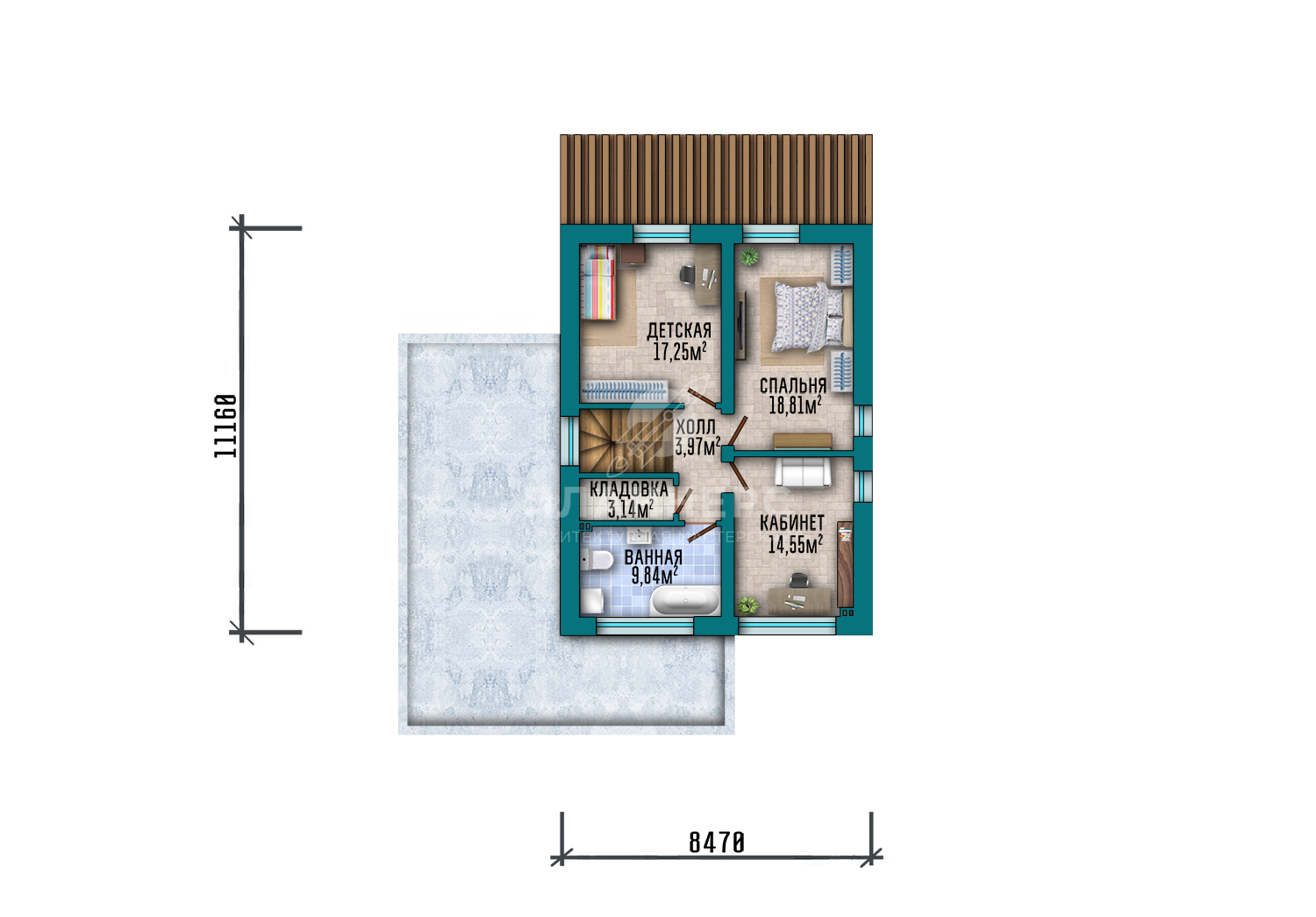

- Площадь этажа 67.56 м2
- Холл 3.97 м2
- Детская 17.25 м2
- Спальня 18.81 м2
- Кабинет 14.55 м2
- Ванная 9.84 м2
- Кладовая 3.14 м2
Запросите PDF презентацию проекта!
Современный двухэтажный дом площадью 198 м² выполнен в лаконичной архитектуре с чёткими геометрическими формами и минималистичным дизайном фасадов. Компактный объём здания и современные пропорции делают дом выразительным и удобным для размещения на участке. Фасад из серого облицовочного кирпича формирует строгий и современный внешний облик дома, подчёркивая архитектуру здания и создавая стильный образ современного загородного дома.
Габариты здания составляют 15,12 × 17,51 м. Благодаря таким размерам проект дома позволяет удобно организовать внутреннюю планировку и создать комфортное пространство для проживания. В доме предусмотрены две спальни, поэтому такой двухэтажный дом подойдёт для небольшой семьи, пары или владельцев, которым важны просторные общественные помещения и возможность организации дополнительных функциональных зон.
Первый этаж формирует основную общественную часть дома. Здесь располагаются гостиная, кухня и столовая, объединённые в единое пространство, а также входная зона, вспомогательные помещения и гараж. Высота потолков первого этажа составляет 2,9 м, что создаёт комфортный объём помещений.
На втором этаже располагается приватная зона. Здесь размещены спальни и дополнительные жилые комнаты. Высота потолков второго уровня составляет 2,95 м, благодаря чему помещения остаются светлыми и удобными для проживания.
Из жилой зоны предусмотрен выход на открытую террасу. Дом с террасой расширяет функциональность жилого пространства и позволяет создать удобную зону отдыха на свежем воздухе.
Конструктивной основой здания служит монолитная фундаментная плита. Наружные стены выполнены из газобетонных блоков с облицовкой серым кирпичом. Внутренние несущие стены и перегородки также выполнены из газобетонных блоков.
Междуэтажные перекрытия выполнены из монолитной железобетонной плиты. Связь между этажами осуществляется по монолитной лестнице, а оконные и дверные проёмы усилены монолитными перемычками.
Цоколь высотой 0,3 м отделан декоративной штукатуркой. Дом перекрыт плоской кровлей с полимерной мембраной, что подчёркивает современную архитектуру здания. Ограждения крылец и балконов выполнены из металлических элементов.
Проект подойдёт тем, кто ищет современный двухэтажный дом площадью около 198 м² с гаражом, террасой и плоской кровлей. Такой дом из серого кирпича станет практичным и стильным решением для комфортного проживания.
