Проект дома 108 м² с мансардой, террасой и фасадом из тёмного
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены силикатный кирпич
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.
Состав проекта
Архитектурные решения (АР)
- Общие данные по архитектурному разделу.
- Схема привязки здания к границам участка.
- Маркировочные планы этажей с экспликацией помещений.
- План кровли.
- Фасады с высотными отметками.
- Разрезы по зданию.
- План заполнения оконных и дверных проёмов.
- Необходимые архитектурные узлы и детали.
- Спецификация оконных и дверных изделий.
- Разрез по отмостке.
Конструктивные решения (КР)
- Общие данные по конструктивному разделу.
- Чертежи по фундаменту (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Чертежи цокольного перекрытия при наличии, а также всех последующих перекрытий (опалубочные планы, чертежи армирования, детализированные узлы и разрезы, спецификация материалов).
- Кладочные планы этажей со спецификацией материалов.
- Ведомость перемычек.
- Чертежи межэтажных лестниц.
- Чертежи стропильный системы с объемами всех материалов.
- Кирпичные шахты.
Более подробно о составе проекта читайте по ссылке
строения
застройки
кровли
спален
санузлов
несущие стены силикатный кирпич
Планировочные решения, размеры и материалы могут быть изменены в соответствии с вашими пожеланиями, а фундамент адаптирован под особенности вашего участка.

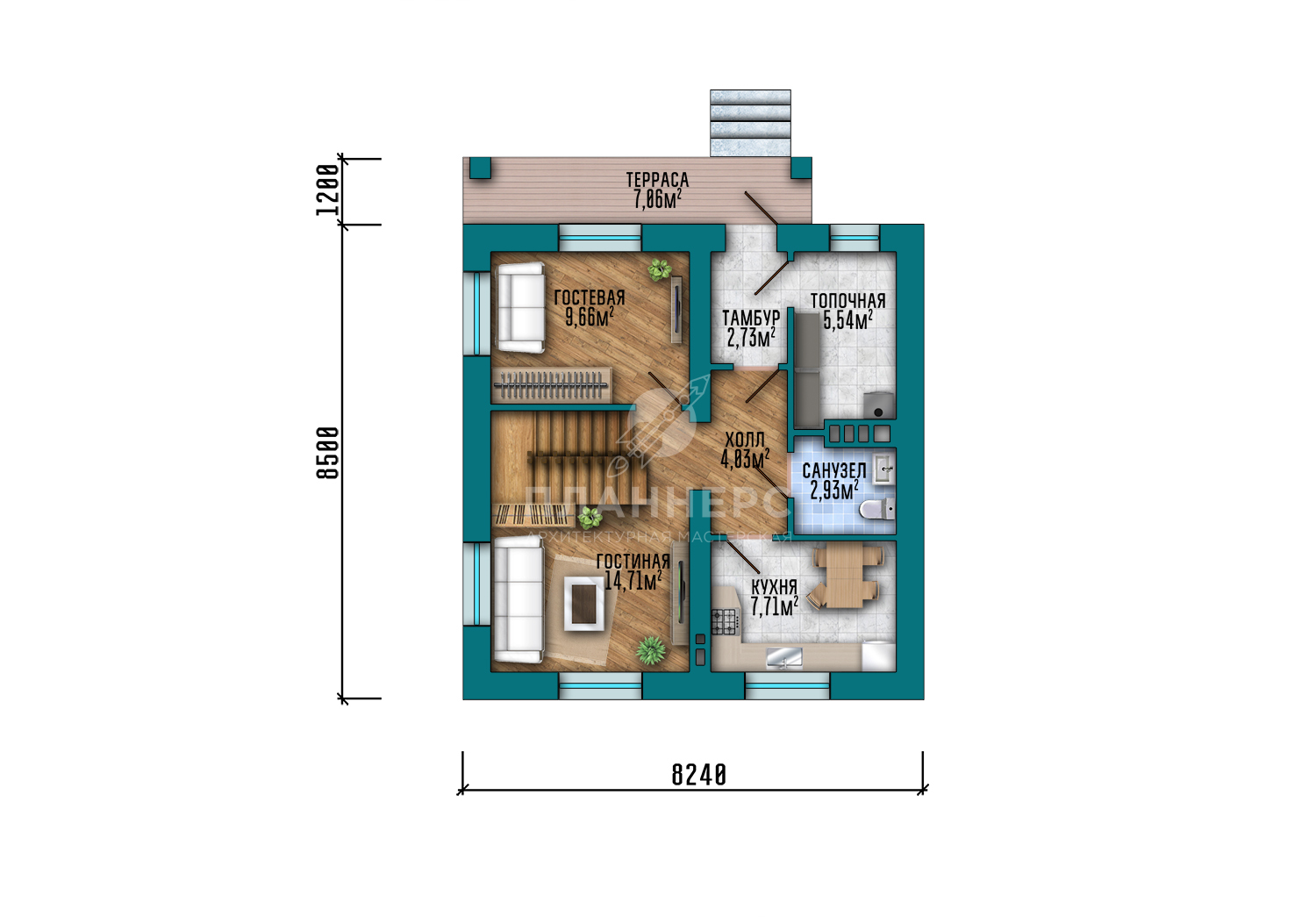

- Площадь этажа 54.37 м2
- Кухня 7.71 м2
- Гостиная 14.71 м2
- Холл 4.03 м2
- Санузел 2.93 м2
- Топочная 5.54 м2
- Тамбур 2.73 м2
- Гостевая 9.66 м2
- Терраса 7.06 м2

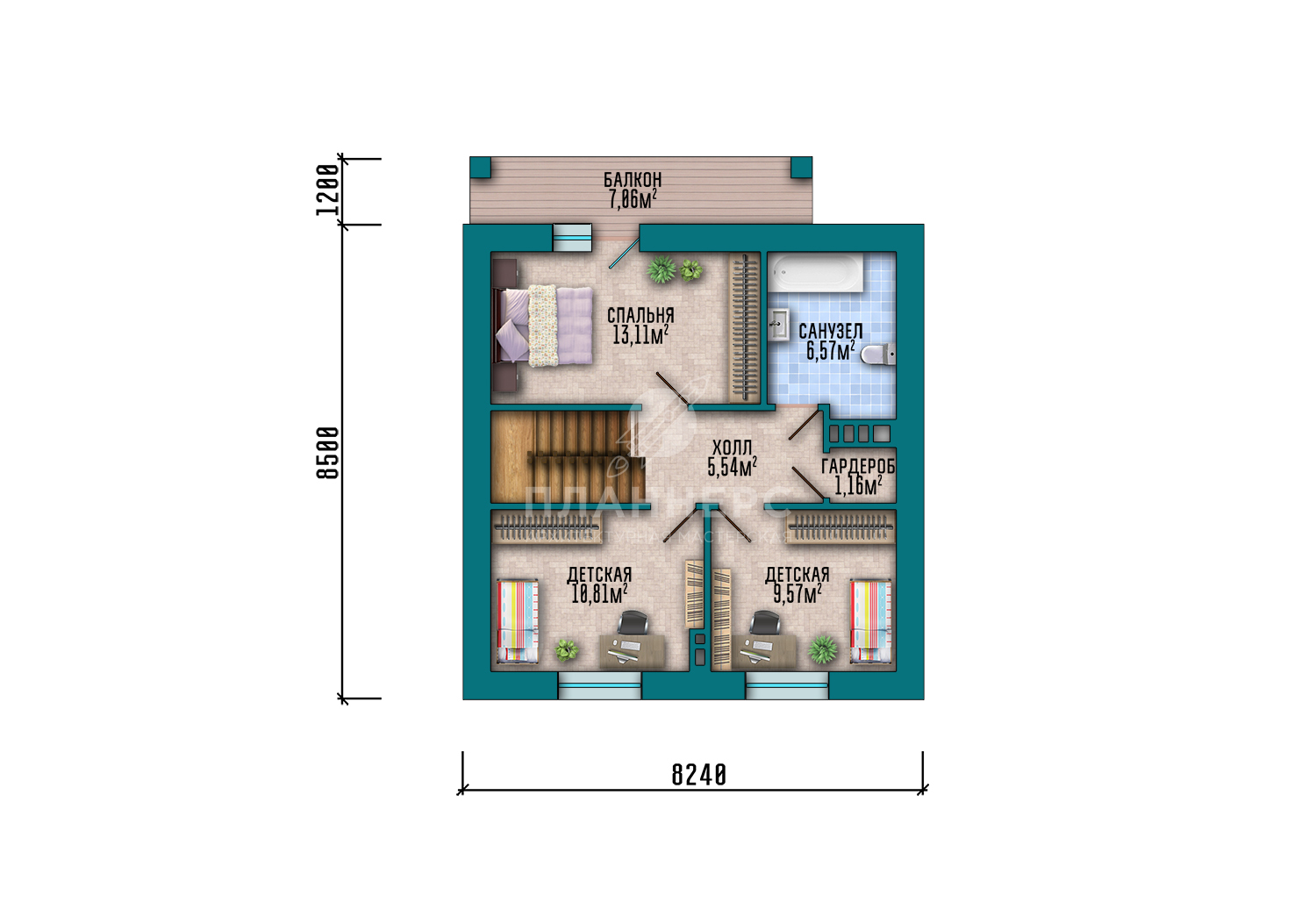

- Площадь этажа 53.82 м2
- Спальня 13.11 м2
- Детская 10.81 м2
- Детская 9.57 м2
- Гардероб 1.16 м2
- Холл 5.54 м2
- Санузел 6.57 м2
- Балкон 7.06 м2
Запросите PDF презентацию проекта!
Проект представляет собой компактный жилой дом общей площадью 108,21 м² с мансардным этажом, рассчитанный на комфортное проживание семьи. Архитектура дома выполнена в сдержанном современном стиле, а фасад из тёмного облицовочного кирпича придаёт зданию выразительный и основательный облик, подчёркивая чёткую геометрию и пропорции дома.
Габариты дома 8,24 × 9,7 м позволяют рационально использовать участок и разместить функциональный жилой объём при небольшой площади застройки. Планировочное решение предусматривает четыре спальни, что делает проект удобным для семьи с детьми или для размещения гостевых комнат. Терраса (веранда) логично связана с жилыми помещениями и расширяет возможности для отдыха на свежем воздухе. Отсутствие гаража и подвала упрощает реализацию проекта и снижает затраты на строительство.
Первый этаж запроектирован с высотой потолков 2,8 м, обеспечивая комфортные пропорции помещений. Мансардный этаж имеет переменную высоту — от 1,73 до 2,8 м, что позволяет эффективно использовать пространство под скатами кровли. Общая высота дома составляет 9,09 м, цоколь приподнят на 0,81 м, обеспечивая защиту фасада и подчёркивая архитектурный силуэт здания.
Конструктивную основу дома формирует сборный ленточный фундамент из ФБС. Наружные стены выполнены из газобетонных блоков с облицовкой тёмным кирпичом, внутренние несущие стены и перегородки — из силикатного кирпича. Цоколь отделан декоративным камнем, устойчивым к влаге и механическим воздействиям. Межэтажные перекрытия выполнены из сборных пустотных плит, перемычки — сборные железобетонные. Лестница запроектирована в железобетонном исполнении, обеспечивая надёжность и долговечность конструкции.

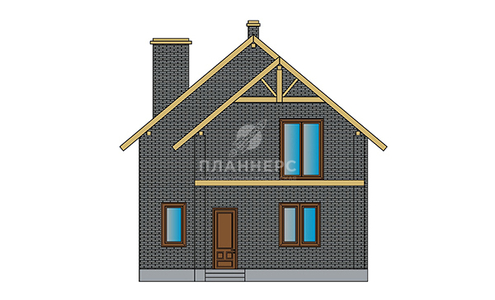

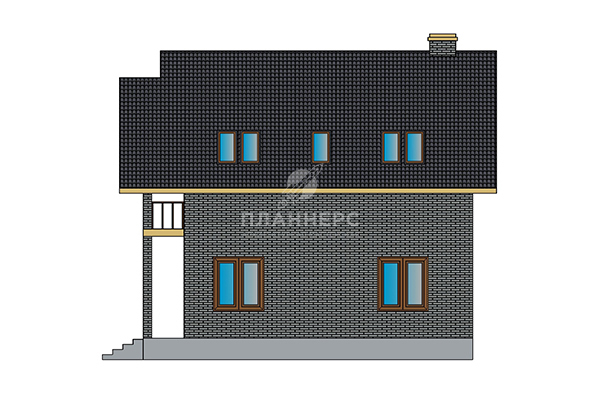

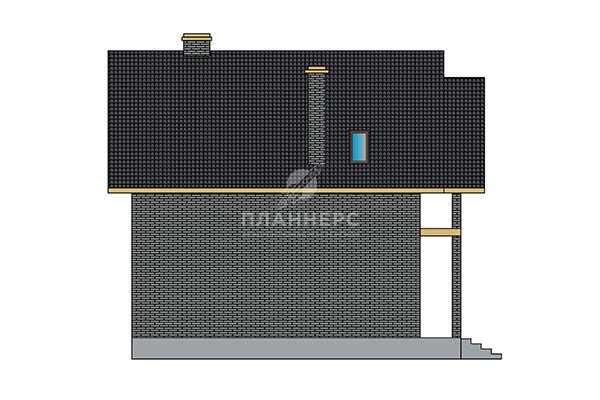

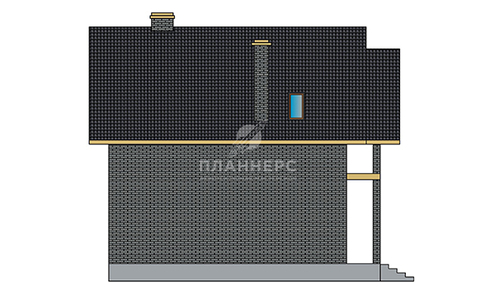

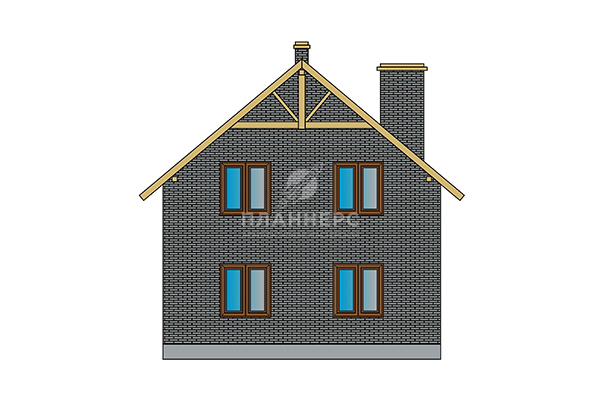

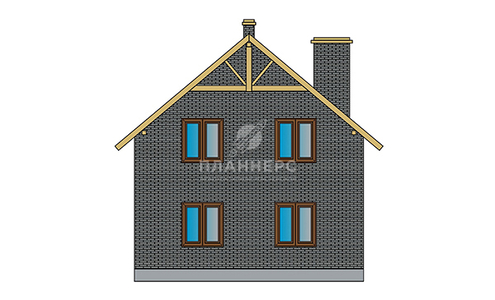

Архитектурный облик дома завершает двухскатная крыша с уклоном 40°, покрытая металлочерепицей. Такое кровельное решение подчёркивает характер мансардного этажа и формирует выразительный силуэт дома. Карнизы подшиты профлистом с полимерным покрытием, ограждения крыльца и балконов выполнены из дерева, добавляя тёплый контраст строгому тёмному фасаду.
Проект подойдёт тем, кто ищет:
— компактный дом с мансардным этажом площадью около 110 м²;— проект с четырьмя спальнями и террасой;— дом с фасадом из тёмного кирпича и выразительной кровлей;— практичное решение для семейного проживания.
Проект сочетает продуманную планировку, надёжные конструктивные решения и выразительную архитектуру, формируя комфортный и функциональный дом для жизни за городом.
